🔰 Tổng quan

Siemens 6ES7233-4HD50-0XB0 là module mở rộng I/O Analog SM 1233 thuộc dòng SIMATIC S7-1200 G2. Thiết bị kết hợp ngõ vào Analog và ngõ ra Analog trên cùng một module, giúp PLC thu thập tín hiệu từ cảm biến đồng thời xuất tín hiệu điều khiển đến biến tần, van tuyến tính và các thiết bị Analog khác.

Thiết bị phù hợp với các ứng dụng điều khiển quá trình như điều khiển áp suất, mức, lưu lượng, nhiệt độ và tốc độ.

🔌 Chức năng chính

6ES7233-4HD50-0XB0 có nhiệm vụ:

• Thu thập tín hiệu Analog từ thiết bị hiện trường.
• Xuất tín hiệu Analog để điều khiển thiết bị.
• Mở rộng I/O Analog cho PLC S7-1200 G2.
• Chuyển đổi tín hiệu Analog thành dữ liệu số.
• Thực hiện điều khiển và giám sát quá trình công nghiệp.

Đặc điểm

• Hãng: Siemens.
• Dòng: SIMATIC S7-1200 G2.
• Loại: Analog Input/Output Module.
• Model: SM 1233.
• Ngõ vào: 4 AI.
• Ngõ ra: 2 AO.
• Tín hiệu: Voltage / Current.

📡 Ngõ vào Analog

Module cung cấp 4 ngõ vào Analog để tiếp nhận tín hiệu từ:

• Cảm biến áp suất.
• Cảm biến mức.
• Cảm biến lưu lượng.
• Transmitter nhiệt độ.
• Cảm biến 4–20 mA.
• Thiết bị phát tín hiệu 0–10 V.

Tín hiệu phổ biến

• 0–10 V
• ±10 V
• 0–20 mA
• 4–20 mA

Mô hình

Cảm biến → 4 AI → PLC S7-1200 G2

📤 Ngõ ra Analog

Module có 2 ngõ ra Analog, dùng để xuất tín hiệu điều khiển đến các thiết bị bên ngoài.

Có thể điều khiển:

• Biến tần.
• Van tuyến tính.
• Bộ điều khiển công suất.
• Bộ truyền động.
• Thiết bị nhận tín hiệu Analog.

Tín hiệu phổ biến

• 0–10 V
• ±10 V
• 0–20 mA
• 4–20 mA

Mô hình

PLC → 2 AO → Biến tần / Van điều khiển

📊 Ví dụ điều khiển áp suất

Pressure Transmitter
↓ 4–20 mA
SM 1233 – Analog Input
↓
CPU S7-1200 G2
↓ PID
Analog Output 4–20 mA
↓
Van điều khiển

PLC đọc giá trị áp suất thực tế, so sánh với giá trị đặt và xuất tín hiệu Analog để điều chỉnh van.

⚙️ Thiết kế & vận hành

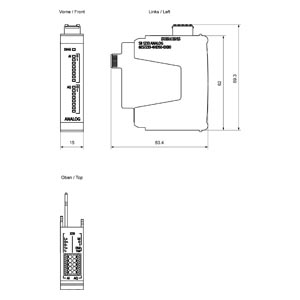

Module SM 1233 được lắp trong hệ thống SIMATIC S7-1200 G2.

Mô hình hệ thống

Cảm biến / Transmitter
↓
6ES7233-4HD50-0XB0
↓
CPU S7-1200 G2
↓
2 AO
↓
Biến tần / Van

Thiết kế kết hợp AI và AO trên cùng một module giúp tiết kiệm không gian trong tủ điện.

🧠 Ứng dụng trong điều khiển PLC

Ví dụ điều khiển biến tần

Cảm biến tốc độ / áp suất
↓
AI SM 1233
↓
PLC
↓
AO 0–10 V / 4–20 mA
↓
Biến tần SINAMICS

PLC có thể điều chỉnh tốc độ động cơ dựa trên giá trị đo thực tế.

💻 Cấu hình & lập trình

Module được cấu hình trong môi trường kỹ thuật của dòng SIMATIC S7-1200 G2.

Có thể thiết lập:

• Loại tín hiệu AI.
• Loại tín hiệu AO.
• Dải đo.
• Scaling.
• Giới hạn cảnh báo.
• Xử lý lỗi.
• Điều khiển PID.

Dữ liệu có thể được sử dụng để:

• Hiển thị trên HMI.
• Giám sát SCADA.
• Điều khiển biến tần.
• Điều khiển van.
• Điều khiển bơm.
• Điều khiển nhiệt độ.
• Ghi dữ liệu quá trình.

🧩 Khả năng kết hợp

6ES7233-4HD50-0XB0 có thể kết hợp với:

• CPU S7-1200 G2.
• Module Digital Input.
• Module Digital Output.
• Module Digital I/O.
• Module Analog Input.
• HMI SIMATIC.
• Biến tần SINAMICS.
• Thiết bị PROFINET.
• Các cảm biến và transmitter Analog.

🏭 Ứng dụng thực tế

Siemens 6ES7233-4HD50-0XB0 thường được sử dụng trong:

• Hệ thống điều khiển bơm.
• Điều khiển biến tần.
• Hệ thống xử lý nước.
• Điều khiển áp suất.
• Điều khiển mức.
• Điều khiển lưu lượng.
• Hệ thống HVAC.
• Máy công nghiệp.
• Dây chuyền sản xuất.
• Hệ thống điều khiển quá trình.
