🔰 Tổng quan

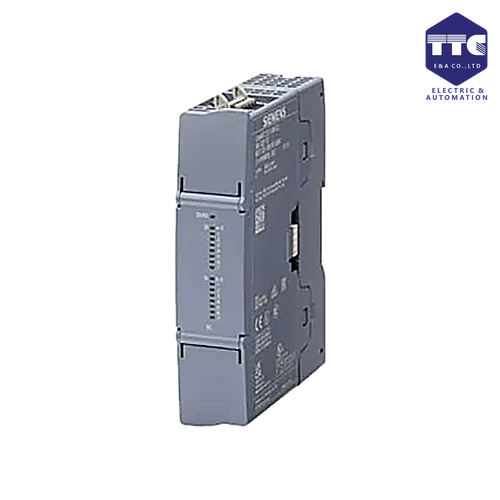

Siemens 6ES7231-5QF50-0XB0 là module ngõ vào Analog SM 1231 thuộc dòng SIMATIC S7-1200 G2. Module được thiết kế chuyên dụng để đo và xử lý tín hiệu nhiệt độ từ cảm biến RTD (điện trở nhiệt) trong các hệ thống tự động hóa.

Thiết bị phù hợp với các ứng dụng đo nhiệt độ bằng Pt100, Pt1000, Ni100, Ni1000 và các loại cảm biến RTD tương thích, thường dùng trong hệ thống HVAC, lò nhiệt, máy công nghiệp và dây chuyền sản xuất.

🌡️ Chức năng chính

6ES7231-5QF50-0XB0 có nhiệm vụ:

• Thu thập tín hiệu nhiệt độ từ cảm biến RTD.
• Chuyển đổi tín hiệu điện trở thành dữ liệu số.
• Truyền dữ liệu nhiệt độ về CPU S7-1200 G2.
• Mở rộng số lượng kênh đo nhiệt độ cho PLC.
• Hỗ trợ giám sát và điều khiển nhiệt độ.

Đặc điểm

• Hãng: Siemens.
• Dòng: SIMATIC S7-1200 G2.
• Loại: Analog Input Temperature Module.
• Model: SM 1231 RTD.
• Số kênh: 8 AI RTD.
• Loại tín hiệu: RTD / Resistance.
• Ứng dụng chính: Đo nhiệt độ.

🌡️ Ngõ vào RTD

Module cung cấp 8 kênh đo RTD, cho phép kết nối đồng thời nhiều cảm biến nhiệt độ.

Có thể sử dụng với:

• Pt100.
• Pt1000.
• Ni100.
• Ni1000.
• Cảm biến điện trở tương thích.
• Tín hiệu Resistance tùy cấu hình.

Mô hình

Cảm biến RTD → 6ES7231-5QF50-0XB0 → PLC S7-1200 G2 → HMI/SCADA

Module chuyển đổi tín hiệu điện trở từ cảm biến thành giá trị nhiệt độ để CPU xử lý.

🔌 Phương thức đấu dây RTD

Tùy theo loại cảm biến, RTD có thể được đấu theo:

• 2-wire
• 3-wire
• 4-wire

Đấu dây 3-wire hoặc 4-wire giúp giảm ảnh hưởng của điện trở dây dẫn, nâng cao độ chính xác khi cảm biến đặt ở khoảng cách xa.

Ví dụ

Pt100 → RTD Module → PLC → HMI

Giá trị nhiệt độ có thể được hiển thị trực tiếp trên HMI hoặc sử dụng để điều khiển thiết bị.

📊 Ví dụ đo nhiệt độ

Trong hệ thống bồn gia nhiệt:

Pt100 → SM 1231 RTD → PLC

Ví dụ:

• 20°C → Nhiệt độ môi trường.
• 80°C → Bồn đang gia nhiệt.
• 100°C → PLC kích hoạt cảnh báo hoặc ngắt gia nhiệt.

PLC có thể so sánh nhiệt độ thực tế với giá trị đặt để điều khiển:

• Điện trở gia nhiệt.
• SSR.
• Contactor.
• Van.
• Bơm.
• Hệ thống làm mát.

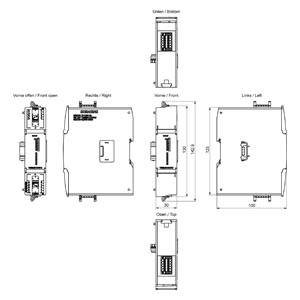

⚙️ Thiết kế & vận hành

Module được lắp trong hệ thống SIMATIC S7-1200 G2 để mở rộng khả năng đo nhiệt độ.

Mô hình hệ thống

RTD Sensor
↓
6ES7231-5QF50-0XB0
↓
CPU S7-1200 G2
↓
HMI / SCADA
↓
Giám sát & điều khiển nhiệt độ

Thiết kế module hóa giúp hệ thống có thể dễ dàng mở rộng số lượng điểm đo nhiệt độ.

🧠 Ứng dụng trong điều khiển nhiệt độ

Module RTD có thể được sử dụng trong hệ thống điều khiển nhiệt độ tự động.

Ví dụ

Pt100
↓
SM 1231 RTD
↓
PLC
↓
PID Control
↓
SSR / Heater

PLC nhận giá trị nhiệt độ, so sánh với giá trị cài đặt và điều chỉnh công suất gia nhiệt để duy trì nhiệt độ mong muốn.

💻 Cấu hình & lập trình

Module được cấu hình trong môi trường kỹ thuật của dòng SIMATIC S7-1200 G2.

Người dùng có thể:

• Chọn loại RTD.
• Thiết lập dải đo nhiệt độ.
• Chọn phương thức đấu dây.
• Cấu hình từng kênh.
• Đọc giá trị nhiệt độ.
• Thiết lập cảnh báo.
• Thực hiện điều khiển PID.

Dữ liệu nhiệt độ có thể được:

• Hiển thị trên HMI.
• Lưu vào hệ thống SCADA.
• Dùng để điều khiển gia nhiệt.
• Dùng để điều khiển làm mát.
• Phát cảnh báo nhiệt độ cao/thấp.

🧩 Khả năng kết hợp

6ES7231-5QF50-0XB0 có thể kết hợp với:

• CPU S7-1200 G2.
• Module Digital Input.
• Module Digital Output.
• Module Analog Input.
• Module Analog Output.
• HMI SIMATIC.
• Biến tần SINAMICS.
• Thiết bị PROFINET.
• Cảm biến nhiệt độ RTD.

🏭 Ứng dụng thực tế

Siemens 6ES7231-5QF50-0XB0 thường được sử dụng trong:

• Hệ thống lò gia nhiệt.
• Máy ép nhựa.
• Máy đùn nhựa.
• Hệ thống HVAC.
• Bồn gia nhiệt.
• Hệ thống sấy.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Hệ thống xử lý nhiệt.
• Dây chuyền sản xuất công nghiệp.
