🔰 Tổng quan

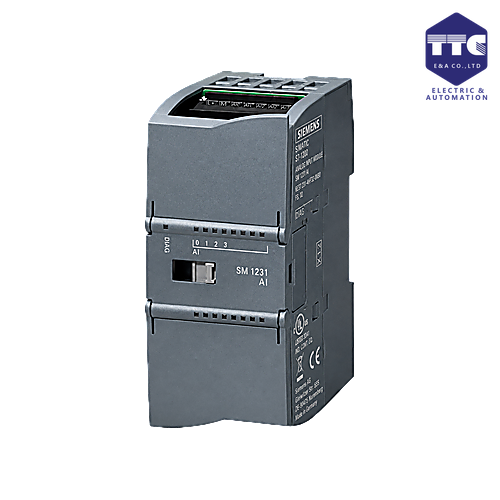

Siemens 6ES7231-5PB50-0XB0 là module Analog Input SM 1231 thuộc dòng SIMATIC S7-1200. Module được sử dụng để thu thập và xử lý các tín hiệu Analog từ cảm biến, transmitter và thiết bị đo lường trong hệ thống tự động hóa.

Đây là module mở rộng I/O Analog cho PLC S7-1200, phù hợp với các ứng dụng đo nhiệt độ, áp suất, mức, lưu lượng và các đại lượng vật lý khác.

🔌 Chức năng chính

6ES7231-5PB50-0XB0 có nhiệm vụ:

• Thu thập tín hiệu Analog từ thiết bị hiện trường.
• Chuyển đổi tín hiệu Analog thành dữ liệu số.
• Đưa dữ liệu đo về CPU S7-1200.
• Mở rộng số lượng ngõ vào Analog của PLC.
• Hỗ trợ giám sát và điều khiển quá trình.

Đặc điểm

• Hãng: Siemens.
• Dòng: SIMATIC S7-1200.
• Loại: Analog Input Module.
• Model: SM 1231.
• Số ngõ vào: 8 AI.
• Tín hiệu: 0–10 V / ±10 V / 0–20 mA / 4–20 mA tùy cấu hình kênh.

📡 Ngõ vào Analog

Module cung cấp 8 ngõ vào Analog, cho phép PLC tiếp nhận các tín hiệu biến thiên liên tục từ thiết bị đo.

Có thể kết nối:

• Cảm biến áp suất.
• Cảm biến mức.
• Cảm biến lưu lượng.
• Bộ truyền nhiệt độ.
• Transmitter 4–20 mA.
• Thiết bị đo 0–10 V.
• Các bộ chuyển đổi tín hiệu Analog.

Mô hình

Cảm biến → 6ES7231-5PB50-0XB0 → CPU S7-1200 → HMI/SCADA

Module chuyển đổi tín hiệu Analog thành giá trị số để CPU có thể xử lý trong chương trình PLC.

📊 Tín hiệu 4–20 mA

Một trong những tín hiệu phổ biến trong công nghiệp là 4–20 mA.

Ví dụ cảm biến áp suất:

0–10 bar

• 4 mA → 0 bar
• 12 mA → 5 bar
• 20 mA → 10 bar

PLC có thể scale dữ liệu Analog thành đơn vị kỹ thuật để hiển thị trên HMI.

📈 Tín hiệu 0–10 V

Module cũng có thể được sử dụng với các thiết bị phát tín hiệu điện áp.

Ví dụ:

0–10 V → 0–100%

• 0 V → 0%
• 5 V → 50%
• 10 V → 100%

Ứng dụng thường gặp là:

• Biến tần.
• Bộ điều khiển tốc độ.
• Cảm biến.
• Bộ điều khiển HVAC.
• Thiết bị đo lường.

⚙️ Thiết kế & vận hành

Module SM 1231 được lắp trực tiếp vào hệ thống S7-1200 để mở rộng số lượng I/O.

Mô hình hệ thống

Cảm biến / Transmitter
↓
SM 1231 Analog Input
↓
CPU S7-1200
↓
PROFINET
↓
HMI / SCADA

Module giúp PLC thu thập các giá trị Analog từ nhiều thiết bị hiện trường.

🧠 Ứng dụng trong điều khiển PLC

Module Analog Input đặc biệt hữu ích trong các hệ thống cần điều khiển theo giá trị đo thực tế.

Ví dụ điều khiển áp suất

Pressure Transmitter
↓ 4–20 mA
SM 1231
↓
S7-1200
↓
PID Control
↓
SINAMICS / Motor

PLC đọc áp suất → so sánh với giá trị đặt → thực hiện thuật toán PID → điều khiển biến tần hoặc thiết bị chấp hành.

💻 Cấu hình & lập trình

Module được cấu hình bằng TIA Portal.

Có thể thiết lập:

• Loại tín hiệu Analog.
• Dải đo.
• Kiểu đo.
• Tham số kênh.
• Scaling.
• Giới hạn cảnh báo.
• Xử lý lỗi tín hiệu.

Giá trị Analog sau khi đọc có thể được sử dụng để:

• Hiển thị trên HMI.
• Điều khiển PID.
• Phát cảnh báo.
• Điều khiển van.
• Điều khiển biến tần.
• Ghi dữ liệu sản xuất.

🧩 Khả năng mở rộng

Module có thể kết hợp với các thiết bị trong hệ thống S7-1200:

• CPU S7-1200.
• SM 1221 Digital Input.
• SM 1222 Digital Output.
• SM 1223 Digital I/O.
• SM 1232 Analog Output.
• CM 1241.
• HMI SIMATIC.
• SINAMICS.
• ET 200SP.

Điều này giúp xây dựng hệ thống điều khiển hoàn chỉnh từ thu thập tín hiệu → xử lý → điều khiển → giám sát.

🏭 Ứng dụng thực tế

Siemens 6ES7231-5PB50-0XB0 thường được sử dụng trong:

• Hệ thống đo áp suất.
• Đo lưu lượng.
• Đo mức bồn.
• Hệ thống HVAC.
• Điều khiển bơm.
• Điều khiển quạt.
• Dây chuyền sản xuất.
• Máy đóng gói.
• Máy công nghiệp.
• Hệ thống xử lý nước.
• Nhà máy tự động hóa.
