6ES7212-1AG50-0XB0|CPU 1212C ,DC/DC/DC, 8DI/6DQ
SIMATIC S7-1200 G2: compact CPU 1212C DC/DC/DC; power supply: DC 20.4-28.8 V DC; onboard I/O: 8x DI 24 V DC; 6x DO 24 V DC; memory: program 150 KB data: 500 KB, retentivity: 20 KB
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7212-1AG50-0XB0|CPU 1212C ,DC/DC/DC, 8DI/6DQ
Tổng quan chi tiết

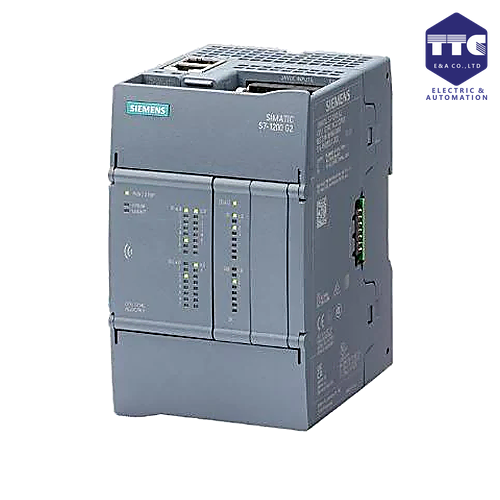

🔰 Tổng quan Siemens 6ES7212-1AG50-0XB0 (SIMATIC S7-1200 G2 CPU 1212C DC/DC/DC)
Siemens 6ES7212-1AG50-0XB0 là bộ điều khiển lập trình PLC thuộc dòng SIMATIC S7-1200 G2, được thiết kế dành cho các ứng dụng tự động hóa công nghiệp quy mô nhỏ và trung bình. Thiết bị sở hữu hiệu năng xử lý cao, khả năng truyền thông hiện đại cùng thiết kế nhỏ gọn, đáp ứng hiệu quả các yêu cầu điều khiển máy móc, dây chuyền sản xuất và hệ thống giám sát công nghiệp.
⚙️ Thiết kế & vận hành
CPU 1212C được thiết kế nhỏ gọn, chắc chắn, phù hợp lắp đặt trên thanh DIN rail trong tủ điện công nghiệp. Mặt trước tích hợp hệ thống đèn LED trạng thái giúp người vận hành dễ dàng theo dõi nguồn, hoạt động CPU, truyền thông và trạng thái I/O.
Thiết bị hỗ trợ khe cắm SIMATIC Memory Card, cho phép sao lưu chương trình, lưu trữ dữ liệu và khôi phục hệ thống nhanh chóng khi cần thiết.
🔌 Khả năng vào/ra (I/O)
CPU tích hợp sẵn:
- 8 đầu vào số (Digital Input - DI) 24V DC
- 6 đầu ra số (Digital Output - DO) transistor 24V DC
- 2 đầu vào analog (AI) 0–10V
Các đầu ra transistor cho phép đóng cắt tín hiệu tốc độ cao, phù hợp cho các ứng dụng điều khiển động cơ bước, bộ đếm tốc độ cao và các hệ thống tự động hóa yêu cầu phản hồi nhanh.
🌐 Kết nối & truyền thông
Thiết bị được tích hợp cổng PROFINET/Ethernet công nghiệp, hỗ trợ kết nối với:
- Màn hình HMI Siemens
- Hệ thống SCADA
- Biến tần SINAMICS
- Thiết bị I/O phân tán ET 200
- Các PLC và thiết bị mạng công nghiệp khác
Khả năng truyền thông tốc độ cao giúp tối ưu hóa việc giám sát, điều khiển và trao đổi dữ liệu trong nhà máy thông minh.
🧠 Hiệu năng xử lý
SIMATIC S7-1200 G2 được Siemens nâng cấp đáng kể về hiệu năng xử lý so với các thế hệ trước.
CPU 1212C hỗ trợ:
- Xử lý logic tốc độ cao
- Bộ đếm tốc độ cao (HSC)
- Phát xung PTO/PWM
- Điều khiển PID
- Xử lý tín hiệu analog
- Chức năng chẩn đoán hệ thống nâng cao
Nhờ đó, thiết bị đáp ứng hiệu quả các ứng dụng điều khiển máy móc, băng tải, đóng gói, điều khiển nhiệt độ và quy trình sản xuất tự động.
💾 Mở rộng & lưu trữ
CPU hỗ trợ mở rộng linh hoạt thông qua:
- Signal Module (SM)
- Communication Module (CM)
- Technology Module (TM)
Người dùng có thể dễ dàng nâng cấp số lượng I/O hoặc bổ sung các giao thức truyền thông khi quy mô hệ thống tăng lên.
SIMATIC Memory Card giúp lưu trữ chương trình, dữ liệu vận hành và hỗ trợ thay thế CPU nhanh chóng khi bảo trì.
💻 Lập trình & cấu hình
Thiết bị được lập trình bằng phần mềm TIA Portal với giao diện trực quan, hỗ trợ:
- Cấu hình phần cứng
- Lập trình PLC
- Thiết lập truyền thông PROFINET
- Chẩn đoán lỗi
- Giám sát và vận hành hệ thống
Việc tích hợp toàn bộ công cụ trong một nền tảng giúp giảm thời gian triển khai và nâng cao hiệu quả kỹ thuật.
🏭 Ứng dụng thực tế
CPU 1212C DC/DC/DC được sử dụng rộng rãi trong:
- Máy đóng gói
- Máy cắt, máy dán nhãn
- Hệ thống băng tải
- Điều khiển HVAC
- Hệ thống xử lý nước
- Điều khiển trạm bơm
- Dây chuyền sản xuất tự động
- Các ứng dụng OEM và chế tạo máy
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7212-1AG50-0XB0 thuộc thế hệ SIMATIC S7-1200 G2 mới nhất của Siemens và hiện đang được hỗ trợ đầy đủ về:
- Tài liệu kỹ thuật
- Firmware
- Phần mềm TIA Portal
- Dịch vụ kỹ thuật từ Siemens
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7212-1AG50-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200 G2: Compact CPU 1212C DC/DC/DC |
| Dòng sản phẩm | CPU 1212C DC/DC/DC |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Compact CPU |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 20.4 V DC đến 28.8 V DC |
| Ngõ vào số (DI) | 8 |
| Ngõ ra số (DO) | 6 |
| Loại ngõ ra | 6 × DO 24 V DC |
| Bộ nhớ chương trình | 150 KB |
| Vùng dữ liệu lưu giữ (Retentive Data) | 20 KB |
| Giao tiếp truyền thông | PROFINET, OPC UA Server, S7 Communication, Open IE Communication, MODBUS RTU/TCP, TCP/IP, DHCP, SNMP, DCP, LLDP |
| Web Server | Có |
| Màn hình hiển thị | Không có màn hình tích hợp |
| Đồng hồ thời gian thực (RTC) | Có |
| Kích thước (W × H × D) | 70 × 125 × 100 mm |
| Khối lượng | 0.319 kg |
| Nhiệt độ hoạt động | -20°C đến +40°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Phần mềm lập trình | STEP 7 trong TIA Portal V21 hoặc cao hơn |
| Chứng nhận | CE, UL, cULus, RCM, KC, EAC, IECEx, Marine Approval |
| Trạng thái sản phẩm | Active Product |
