6ES7221-1BH50-0XB0

🔰 Tổng quan

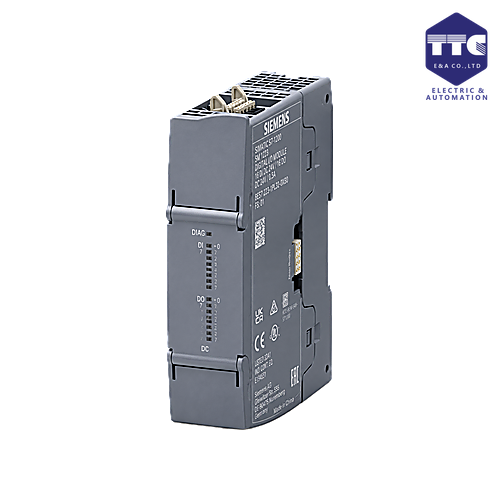

Siemens 6ES7221-1BH50-0XB0 là module ngõ vào số SM 1221 thuộc dòng SIMATIC S7-1200 G2. Module được sử dụng để mở rộng số lượng tín hiệu Digital Input (DI) cho PLC, giúp hệ thống tiếp nhận nhiều tín hiệu ON/OFF từ thiết bị hiện trường.

Thiết bị phù hợp với các ứng dụng sử dụng nhiều cảm biến, nút nhấn, công tắc, công tắc hành trình và các tín hiệu số 24 V DC

🔌 Chức năng chính

6ES7221-1BH50-0XB0 có nhiệm vụ:

• Mở rộng số lượng ngõ vào Digital cho PLC.
• Nhận tín hiệu ON/OFF 24 V DC từ thiết bị hiện trường.
• Thu thập trạng thái cảm biến và công tắc.
• Truyền dữ liệu tín hiệu về CPU S7-1200 G2.
• Tăng số lượng điểm giám sát trong hệ thống tự động hóa.

Đặc điểm

• Hãng: Siemens.
• Dòng: SIMATIC S7-1200 G2.
• Loại: Digital Input Module.
• Model: SM 1221.
• Số ngõ vào: 16 DI.
• Điện áp tín hiệu: 24 V DC.

⚡ Ngõ vào Digital

Module cung cấp 16 ngõ vào Digital 24 V DC, dùng để tiếp nhận tín hiệu ON/OFF từ các thiết bị bên ngoài.

Có thể kết nối:

• Nút nhấn.
• Công tắc.
• Cảm biến quang.
• Cảm biến tiệm cận.
• Công tắc hành trình.
• Cảm biến mức.
• Relay.
• Tín hiệu trạng thái máy.

Mô hình

Cảm biến / Công tắc → SM 1221 → PLC S7-1200 G2

Khi thiết bị hiện trường thay đổi trạng thái, module nhận tín hiệu và CPU xử lý theo chương trình đã lập trình.

🔧 Nguyên lý hoạt động

Module đọc trạng thái của từng kênh Digital.

Ví dụ

Cảm biến ON → DI = 1

Cảm biến OFF → DI = 0

CPU PLC sẽ sử dụng trạng thái này để thực hiện các chức năng:

• Start/Stop.
• Liên động.
• Đếm sản phẩm.
• Phát hiện vị trí.
• Điều khiển tự động.

⚙️ Thiết kế & vận hành

Module SM 1221 được lắp trong hệ thống SIMATIC S7-1200 G2 để mở rộng số lượng tín hiệu đầu vào.

Mô hình hệ thống

Thiết bị hiện trường
↓
6ES7221-1BH50-0XB0
↓
CPU S7-1200 G2
↓
Xử lý chương trình
↓
Digital Output / Analog Output

Nhờ thiết kế module hóa, người dùng có thể xây dựng hệ thống với số lượng I/O phù hợp theo từng ứng dụng.

🧠 Ứng dụng trong điều khiển PLC

Ví dụ hệ thống băng tải

Cảm biến sản phẩm
↓
Digital Input SM 1221
↓
PLC S7-1200 G2
↓
Digital Output
↓
Contactor / Biến tần
↓
Động cơ

PLC sử dụng tín hiệu từ cảm biến để xác định trạng thái sản phẩm và điều khiển hệ thống.

💻 Cấu hình & lập trình

Module được cấu hình và sử dụng trong môi trường kỹ thuật phù hợp với dòng SIMATIC S7-1200 G2.

Các tín hiệu Digital có thể được sử dụng để:

• Điều khiển máy.
• Giám sát trạng thái.
• Đếm sản phẩm.
• Phát hiện vị trí.
• Điều khiển băng tải.
• Điều khiển bơm.
• Điều khiển máy đóng gói.
• Liên động an toàn.

🧩 Khả năng kết hợp

6ES7221-1BH50-0XB0 có thể kết hợp với các thiết bị thuộc hệ thống S7-1200 G2 như:

• CPU S7-1200 G2.
• Module Digital Output.
• Module Digital I/O.
• Module Analog Input.
• Module Analog Output.
• HMI SIMATIC.
• Biến tần SINAMICS.
• Thiết bị PROFINET.

🏭 Ứng dụng thực tế

Siemens 6ES7221-1BH50-0XB0 thường được sử dụng trong:

• Tủ điều khiển PLC.
• Máy đóng gói.
• Máy lắp ráp.
• Hệ thống băng tải.
• Máy phân loại.
• Hệ thống bơm.
• Máy sản xuất.
• Hệ thống xử lý nước.
• Hệ thống HVAC.
• Dây chuyền tự động hóa công nghiệp.
