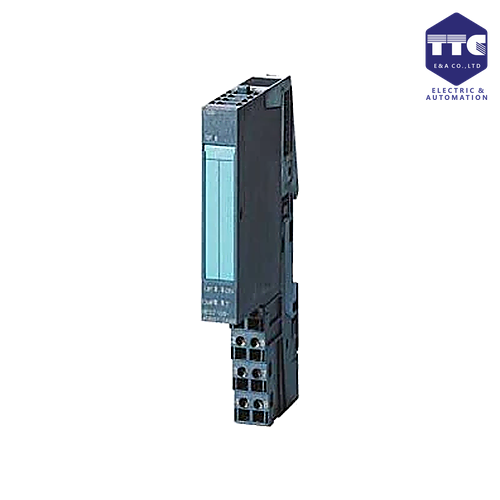

6ES7138-4DF01-0AB0 | Mô Đun ET200S, El-Mod
SIMATIC DP, Electronics module for ET 200S, 1 SI serial interface 1-channel, 15 mm width, RS232/422, 485 ASCII, 3964R
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7138-4DF01-0AB0 | Mô Đun ET200S, El-Mod
🔰 Tổng quan
Siemens 6ES7138-4DF01-0AB0 là module giao tiếp PROFIBUS DP thuộc hệ thống SIMATIC ET 200S, được sử dụng để kết nối các module I/O phân tán ET 200S với mạng PROFIBUS DP trong hệ thống tự động hóa công nghiệp.
Thiết bị đóng vai trò là Interface Module (IM), giúp trao đổi dữ liệu giữa bộ điều khiển PLC và các module tín hiệu được lắp trên trạm ET 200S. Đây là giải pháp phù hợp cho các hệ thống cần bố trí I/O phân tán gần máy móc, giảm số lượng dây dẫn kéo về tủ PLC trung tâm.
🔌 Chức năng chính
6ES7138-4DF01-0AB0 có nhiệm vụ:
- Kết nối trạm ET 200S với mạng PROFIBUS DP.
- Trao đổi dữ liệu giữa PLC và các module I/O phân tán.
- Quản lý giao tiếp của các module ET 200S trên trạm.
- Hỗ trợ cấu hình và chẩn đoán trạm ET 200S.
- Cho phép mở rộng hệ thống I/O theo dạng module.
Giao tiếp
- Mạng: PROFIBUS DP
- Chuẩn vật lý: RS-485
- Kiểu thiết bị: Interface Module
- Hệ thống: SIMATIC ET 200S
⚙️ Thiết kế & vận hành
Module được lắp ở vị trí đầu của trạm ET 200S, sau đó các module I/O được lắp nối tiếp phía sau.
Đặc điểm nổi bật
- Thiết kế dạng module ET 200S.
- Kết nối trực tiếp với mạng PROFIBUS DP.
- Có khả năng chẩn đoán trạng thái trạm.
- Cho phép mở rộng nhiều module I/O.
- Tiết kiệm không gian tủ điện.
- Phù hợp với hệ thống điều khiển phân tán.
🌐 Khả năng kết nối
Module có thể kết nối trạm ET 200S với nhiều hệ thống điều khiển Siemens.
Có thể sử dụng với:
- SIMATIC S7-300
- SIMATIC S7-400
- SIMATIC S7-200/S7-1200 thông qua cấu hình và thiết bị giao tiếp phù hợp
- SIMATIC HMI
- PROFIBUS DP Master
- Các thiết bị PROFIBUS DP khác
Cấu trúc hệ thống
PLC → PROFIBUS DP → IM ET 200S → Module I/O → Cảm biến / Cơ cấu chấp hành
Cách bố trí này giúp đưa I/O đến gần máy móc, giảm chiều dài dây tín hiệu và đơn giản hóa việc mở rộng hệ thống.
🧩 Khả năng mở rộng
Một trạm ET 200S có thể bao gồm nhiều loại module khác nhau:
- Digital Input
- Digital Output
- Analog Input
- Analog Output
- Technology Module
- Function Module
- Motor Starter
- Module truyền thông
Interface Module đóng vai trò kết nối toàn bộ trạm với PLC thông qua PROFIBUS DP.
🛠️ Chẩn đoán & bảo trì
Module hỗ trợ các chức năng chẩn đoán giúp kỹ thuật viên xác định tình trạng của trạm ET 200S.
Có thể kiểm tra:
- Trạng thái kết nối PROFIBUS.
- Trạng thái trạm ET 200S.
- Lỗi module.
- Lỗi truyền thông.
- Trạng thái hoạt động của trạm.
Nhờ đó việc bảo trì hệ thống được thực hiện thuận tiện hơn.
🏭 Ứng dụng thực tế
Siemens 6ES7138-4DF01-0AB0 phù hợp với:
- Dây chuyền sản xuất tự động.
- Máy đóng gói.
- Hệ thống băng tải.
- Máy lắp ráp.
- Hệ thống xử lý nước.
- Nhà máy thực phẩm và đồ uống.
- Hệ thống điều khiển động cơ.
- Máy móc OEM.
- Hệ thống I/O phân tán.
- Các dây chuyền sử dụng mạng PROFIBUS DP.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7138-4DF01-0AB0 |
| Tên sản phẩm | SIMATIC ET 200S, 1SI Serial Interface, RS232/422/485, 3964R |
| Dòng sản phẩm | SIMATIC ET 200S |
| Hãng | Siemens |
| Loại thiết bị | Module điện tử (Electronics Module) – 1SI Serial Interface, Spare Part |
| Điện áp cấp | 24 V DC |
| Ngõ vào số | Không có |
| Ngõ ra số | Không có |
| Giao diện serial | 1 × Serial Interface |
| Chuẩn giao tiếp | RS232 / RS422 / RS485 |
| Giao thức | 3964(R), ASCII |
| Tốc độ truyền tối đa | 115.2 kbit/s |
| Giao tiếp hệ thống | ET 200S Backplane Bus |

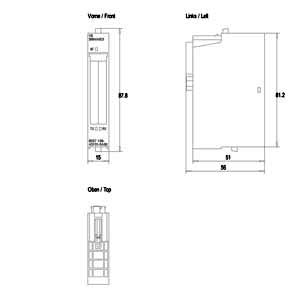

| Kích thước (W × H × D) | 15 × 81 × 52 mm |
| Khối lượng | 50 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | Không quy định trong dữ liệu cung cấp |
| Lắp đặt | Lắp trên hệ thống SIMATIC ET 200S |
| Chứng nhận | UL, RCM, EAC, China RoHS, ATEX, IECEx, CCC-Ex, ABS, BV, DNV, LR, NK, PRS, RINA, CCS |
| Trạng thái sản phẩm | Spare Part / sản phẩm thay thế |
