🔰 Tổng quan

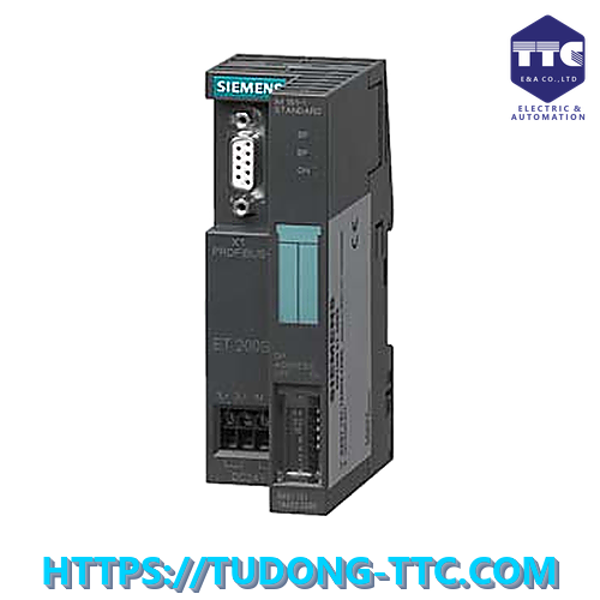

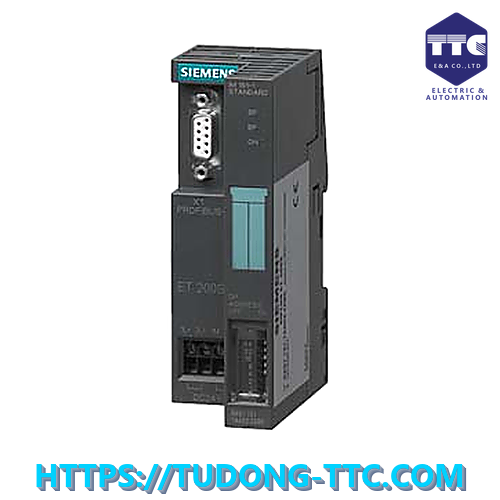

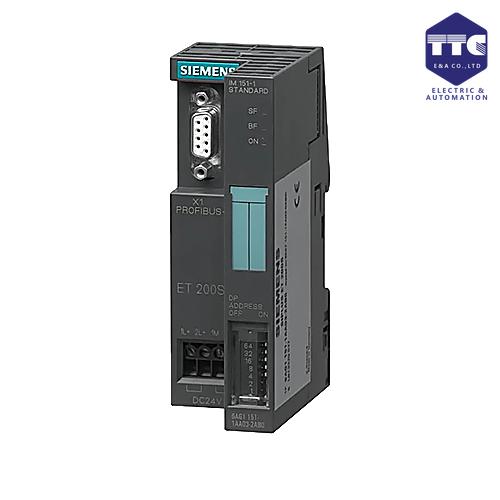

Siemens 6ES7151-1AA06-0AB0 (SIMATIC DP IM 151-1 Standard) là mô-đun giao tiếp (Interface Module) thuộc hệ thống SIMATIC ET 200S, được sử dụng để kết nối các module I/O phân tán ET 200S với mạng PROFIBUS DP. Thiết bị đóng vai trò là bộ điều khiển giao tiếp trung tâm của một trạm ET 200S, cho phép truyền dữ liệu nhanh chóng và ổn định giữa PLC và các tín hiệu vào/ra hiện trường.

Với khả năng hỗ trợ tối đa 63 module I/O, IM 151-1 Standard là giải pháp lý tưởng cho các hệ thống tự động hóa phân tán trong nhà máy sản xuất, dây chuyền công nghiệp và hệ thống điều khiển quy trình.

⚙️ Thiết kế & vận hành

IM 151-1 Standard được thiết kế nhỏ gọn theo tiêu chuẩn của hệ SIMATIC ET 200S, dễ dàng lắp đặt trên thanh DIN Rail.

Đặc điểm nổi bật

• Thiết kế module công nghiệp chắc chắn
• Lắp đặt nhanh trên ET 200S Terminal Module
• Đèn LED hiển thị trạng thái hoạt động
• Hỗ trợ chẩn đoán lỗi hệ thống
• Kết nối trực tiếp với mạng PROFIBUS DP
• Dễ dàng thay thế và bảo trì

Thiết bị đảm bảo hoạt động ổn định trong môi trường công nghiệp có độ rung và nhiễu điện từ cao.

🌐 Kết nối & truyền thông

IM 151-1 Standard hỗ trợ giao thức truyền thông:

PROFIBUS DP

• PROFIBUS DP V0
• PROFIBUS DP V1
• Tốc độ truyền lên đến 12 Mbps

Chức năng truyền thông

• DP Slave
• Truyền dữ liệu chu kỳ
• Chẩn đoán thiết bị từ xa
• Truyền dữ liệu thời gian thực

Nhờ sử dụng PROFIBUS DP, thiết bị đảm bảo kết nối ổn định giữa PLC trung tâm và hệ thống I/O phân tán.

🔌 Khả năng mở rộng I/O

Mô-đun IM 151-1 Standard hỗ trợ:

Số lượng module tối đa

• 63 module ET 200S

Dung lượng dữ liệu

• 244 Byte Input
• 244 Byte Output

Hỗ trợ các loại module

Digital Modules

• Digital Input (DI)
• Digital Output (DO)

Analog Modules

• Analog Input (AI)
• Analog Output (AO)

Technology Modules

• Counter Modules
• Motor Starter Modules
• Safety Modules
• Function Modules

Điều này giúp hệ thống dễ dàng mở rộng theo nhu cầu sản xuất thực tế.

🧠 Hiệu suất hệ thống

IM 151-1 được tối ưu hóa cho các hệ thống I/O phân tán với:

• Tốc độ truyền dữ liệu cao
• Độ ổn định truyền thông tốt
• Khả năng chẩn đoán mở rộng
• Hỗ trợ cấu hình linh hoạt
• Giảm tải cho CPU trung tâm

Thiết bị giúp nâng cao hiệu suất tổng thể của hệ thống điều khiển và giảm chi phí đấu nối.

💻 Cấu hình & lập trình

IM 151-1 Standard được cấu hình thông qua:

STEP 7

hoặc

TIA Portal

Người dùng có thể:

• Cấu hình trạm ET 200S
• Thiết lập địa chỉ PROFIBUS
• Giám sát trạng thái thiết bị
• Chẩn đoán lỗi truyền thông
• Theo dõi dữ liệu I/O trực tuyến

Việc tích hợp với hệ sinh thái SIMATIC giúp đơn giản hóa quá trình vận hành và bảo trì.

🏭 Ứng dụng thực tế

Siemens 6ES7151-1AA06-0AB0 được sử dụng rộng rãi trong:

• Dây chuyền sản xuất tự động
• Nhà máy thực phẩm và đồ uống
• Nhà máy xi măng
• Nhà máy thép
• Nhà máy hóa chất
• Hệ thống xử lý nước và nước thải
• Hệ thống HVAC
• Nhà máy điện
• Hệ thống băng tải
• Các hệ thống I/O phân tán quy mô lớn

Thiết bị giúp giảm chi phí đi dây và tăng tính linh hoạt cho hệ thống tự động hóa.
