6ES7134-4FB01-0AB0 | ET200S, El-Mod., 2AI Std U, +/-10V,1-5V
Electronics module for ET 200S, 2 AI Standard U 15 mm width, +/-10V; 13 bit+sign +/-5 V; 12 bit+sign, 1..5 V; 12-bit Cycle time 65 ms/channel with SF LED (group fault)
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7134-4FB01-0AB0 | ET200S, El-Mod., 2AI Std U, +/-10V,1-5V
🔰 Tổng quan
Siemens 6ES7134-4FB01-0AB0 (SIMATIC ET 200S Analog Input Module 2 AI Standard U) là module đầu vào analog (Analog Input Module) thuộc dòng SIMATIC ET 200S, được thiết kế để thu thập 2 tín hiệu điện áp analog (Voltage) từ các cảm biến và thiết bị đo lường trong hệ thống tự động hóa công nghiệp.
Module hỗ trợ nhiều dải điện áp tiêu chuẩn như ±10 V, 0…10 V, 1…5 V và ±5 V (tùy cấu hình), mang lại độ chính xác cao, tích hợp chức năng chẩn đoán và khả năng tương thích hoàn toàn với hệ thống SIMATIC ET 200S.
⚙️ Thiết kế & vận hành
Module được thiết kế chuyên dụng cho hệ thống I/O phân tán SIMATIC ET 200S.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, lắp trên Terminal Module ET 200S.
- 2 kênh đầu vào analog độc lập.
- Hỗ trợ nhiều dải tín hiệu điện áp.
- Đèn LED hiển thị trạng thái hoạt động.
- Chẩn đoán lỗi tích hợp.
- Chống nhiễu điện từ (EMC) tốt.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Khả năng đầu vào Analog
Module được tối ưu cho các tín hiệu điện áp chuẩn công nghiệp.
Đầu vào Analog
- 2 Analog Inputs (AI)
Dải tín hiệu hỗ trợ
- 0...10 V
- ±10 V
- 1...5 V
- ±5 V (tùy cấu hình trong STEP 7/TIA Portal)
Thiết bị kết nối
- Cảm biến áp suất có ngõ ra điện áp
- Cảm biến vị trí
- Bộ chuyển đổi tín hiệu
- Thiết bị đo lường analog
- Thiết bị phát tín hiệu điện áp tiêu chuẩn
🌐 Khả năng tích hợp
Module tích hợp hoàn toàn với hệ thống SIMATIC ET 200S.
Hỗ trợ
- Trạm ET 200S
- PLC SIMATIC S7-300
- PLC SIMATIC S7-400
- PLC SIMATIC S7-1500 (qua PROFINET/PROFIBUS)
- TIA Portal
- STEP 7 (SIMATIC Manager)
🚀 Hiệu năng & độ tin cậy
Module được thiết kế cho các ứng dụng đo lường yêu cầu độ chính xác cao.
Tính năng nổi bật
- Độ phân giải cao.
- Độ chính xác và độ ổn định tốt.
- Chẩn đoán lỗi theo kênh.
- Chống nhiễu hiệu quả.
- Hỗ trợ thay thế nóng (Hot Swapping) theo cấu hình ET 200S.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
Module được cấu hình trực tiếp trong phần mềm Siemens.
Hỗ trợ
- TIA Portal
- STEP 7 Professional
- HW Config
- Online Diagnostics
- Channel Diagnostics
- Parameter Assignment
🏭 Ứng dụng thực tế
Siemens 6ES7134-4FB01-0AB0 được sử dụng trong:
- Hệ thống xử lý nước và nước thải
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Hệ thống HVAC
- Nhà máy xi măng
- Nhà máy điện
- Dây chuyền sản xuất tự động
- Hệ thống điều khiển quá trình (Process Automation)
- Máy móc OEM
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7134-4FB01-0AB0 |
| Tên sản phẩm | SIMATIC DP, Electronics Module ET 200S, 2 AI Standard U |
| Dòng sản phẩm | SIMATIC ET 200S |
| Hãng | Siemens |
| Loại thiết bị | Module đầu vào analog (Analog Input Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 2 ngõ vào analog |
| Ngõ ra số | Không có |
| Loại ngõ vào | Điện áp: ±10 V, ±5 V, ±2.5 V, ±1 V, 1–5 V, 0–10 V |
| Loại ngõ ra | Không có |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | Backplane bus của ET 200S |
| Web server | Không có |
| Power reserve | Không áp dụng |
| Độ phân giải | 13 bit + dấu |
| Thời gian chuyển đổi | Khoảng 65 ms/kênh |

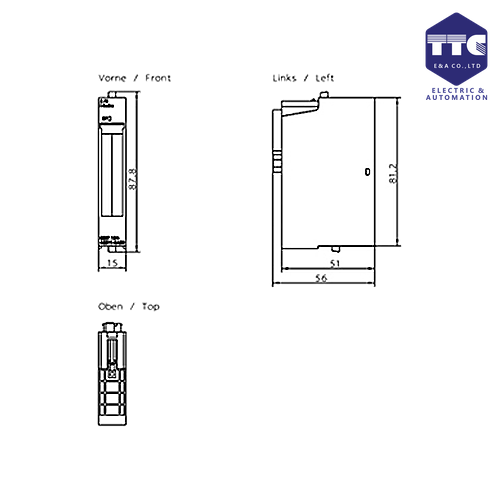

| Kích thước (W × H × D) | 15 × 81 × 52 mm |
| Khối lượng | Khoảng 45 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Lắp trên Terminal Module ET 200S, cấp bảo vệ IP20 |
| Chứng nhận | CE, cULus, FM, ATEX, IECEx, EAC, Marine approvals (tùy phiên bản) |
| Trạng thái sản phẩm | Active Product |
