6ES7131-4BF00-0AA0 | ET200S, ELEcTRONIc Module, 8DI DC 24V
Electronics module for ET 200S, 8DI 24 V DC 15 mm width, 1 unit per packing unit
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7131-4BF00-0AA0 | ET200S, ELEcTRONIc Module, 8DI DC 24V
🔰 Tổng quan
Siemens 6ES7131-4BF00-0AA0 (SIMATIC ET 200S Digital Input Module 8 DI 24 VDC Standard) là module đầu vào số (Digital Input Module) thuộc dòng SIMATIC ET 200S, được thiết kế để thu nhận 8 tín hiệu đầu vào số 24 VDC từ các thiết bị hiện trường như nút nhấn, công tắc hành trình, cảm biến tiệm cận và cảm biến quang.
Module có thiết kế nhỏ gọn, dễ dàng lắp đặt trên Terminal Module ET 200S, hỗ trợ chẩn đoán cơ bản và tích hợp hoàn toàn với các hệ thống PROFIBUS DP và PROFINET thông qua trạm ET 200S.
⚙️ Thiết kế & vận hành
Module được thiết kế chuyên dụng cho hệ thống I/O phân tán SIMATIC ET 200S.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện.
- Gắn trực tiếp trên Terminal Module ET 200S.
- 8 kênh đầu vào số độc lập.
- Đèn LED hiển thị trạng thái từng kênh.
- Chống nhiễu điện từ (EMC) cao.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Khả năng đầu vào số
Module được tối ưu để nhận tín hiệu số từ các thiết bị trường.
Đầu vào số (Digital Inputs)
- 8 Digital Inputs (DI)
- Điện áp đầu vào: 24 VDC
- Logic tín hiệu: IEC 61131-2 Type 1
- Thời gian lọc tín hiệu đầu vào: Có thể cấu hình (tùy hệ thống)
Thiết bị kết nối
- Nút nhấn
- Công tắc hành trình
- Cảm biến tiệm cận (PNP)
- Cảm biến quang điện
- Công tắc từ
- Tiếp điểm relay
🌐 Khả năng tích hợp
Module tương thích hoàn toàn với hệ thống SIMATIC ET 200S.
Hỗ trợ
- Trạm ET 200S
- PLC SIMATIC S7-300
- PLC SIMATIC S7-400
- PLC SIMATIC S7-1200 (qua PROFINET/PROFIBUS)
- PLC SIMATIC S7-1500
- TIA Portal
- STEP 7 (SIMATIC Manager)
🚀 Hiệu năng & độ tin cậy
Module được thiết kế cho các ứng dụng điều khiển số trong công nghiệp.
Tính năng nổi bật
- Đọc tín hiệu đầu vào nhanh và ổn định.
- Độ tin cậy cao.
- Chống nhiễu tốt.
- Chẩn đoán trạng thái module.
- Hỗ trợ thay thế nóng (Hot Swapping) theo cấu hình ET 200S.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
Module được cấu hình trực tiếp trong phần mềm Siemens.
Hỗ trợ
- TIA Portal
- STEP 7 Professional
- HW Config
- Online Diagnostics
- Hardware Diagnostics
🏭 Ứng dụng thực tế
Siemens 6ES7131-4BF00-0AA0 được sử dụng trong:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Máy lắp ráp
- Hệ thống băng tải
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Trạm xử lý nước và nước thải
- Hệ thống HVAC
- Ngành ô tô
- Máy móc OEM
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7131-4BF00-0AA0 |
| Tên sản phẩm | Electronics Module for ET 200S, 8DI 24 V DC |
| Dòng sản phẩm | SIMATIC ET 200S |
| Hãng | Siemens |
| Loại thiết bị | Module đầu vào số (Digital Input Module - 8DI) |
| Điện áp cấp | 24 V DC (có bảo vệ đảo cực) |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 8 Digital Inputs, 24 V DC |
| Ngõ ra số | Không có |
| Loại ngõ vào | Mức logic "0": -30 đến +5 V DC; Mức logic "1": +15 đến +30 V DC |
| Loại ngõ ra | Không có |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | Backplane Bus ET 200S, hỗ trợ Isochronous Mode (TWE = 3000 µs) |
| Web server | Không có |
| Power reserve | Không áp dụng |

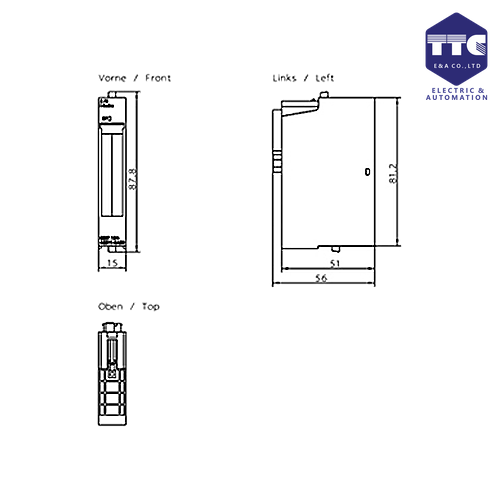

| Kích thước (W × H × D) | 15 × 81 × 52 mm |
| Khối lượng | 35 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Lắp trên Terminal Module ET 200S, cấp bảo vệ IP20 |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, UL, ATEX, IECEx, RCM, EAC, China RoHS, FM, ABS, BV, DNV, LR, NK, PRS, RINA, CCS |
| Trạng thái sản phẩm | Spare Part – Product Cancellation (Đã ngừng sản xuất, chỉ còn cung cấp dưới dạng phụ tùng thay thế) |
