🔰 Tổng quan

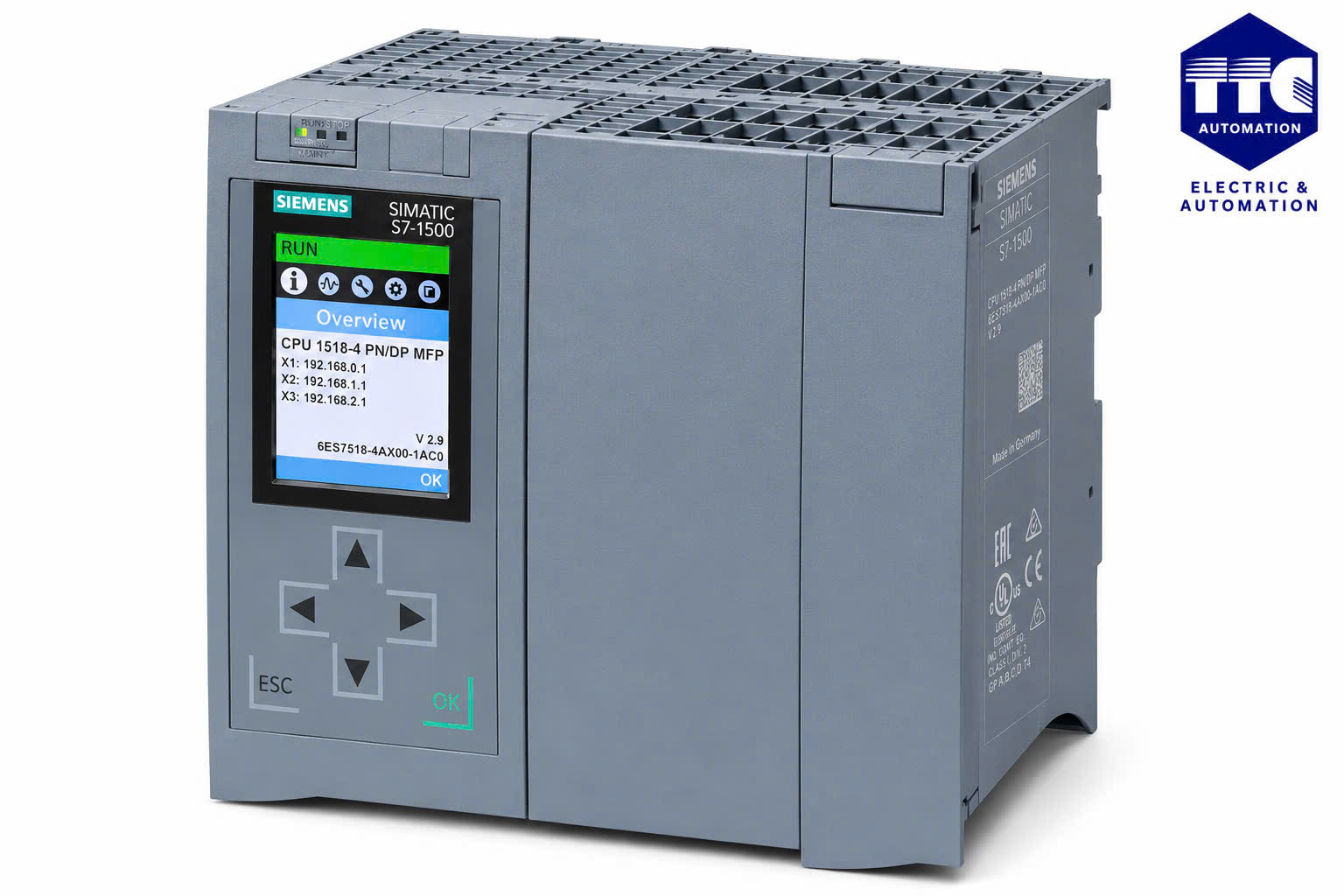

Siemens 6ES7518-4AX00-1AC0 là CPU 1518-4 PN/DP thuộc dòng SIMATIC S7-1500. Đây là CPU hiệu năng rất cao, được thiết kế cho các hệ thống tự động hóa công nghiệp lớn, yêu cầu tốc độ xử lý nhanh, bộ nhớ lớn và khả năng truyền thông đa dạng.

CPU phù hợp với các ứng dụng điều khiển máy móc phức tạp, dây chuyền sản xuất, hệ thống tự động hóa nhà máy, Motion Control và các hệ thống có số lượng thiết bị I/O và truyền thông lớn.

⚙️ Chức năng chính

CPU 6ES7518-4AX00-1AC0 đảm nhiệm:

• Xử lý chương trình điều khiển PLC.
• Quản lý dữ liệu và các khối chương trình.
• Điều khiển hệ thống I/O phân tán.
• Giao tiếp với HMI Siemens.
• Kết nối thiết bị PROFINET.
• Kết nối các thiết bị PROFIBUS thông qua giao diện tích hợp.
• Điều khiển máy móc và dây chuyền sản xuất.
• Hỗ trợ các ứng dụng Motion Control.
• Chẩn đoán và giám sát hệ thống tự động hóa.

Đặc điểm

• Hãng: Siemens.
• Dòng: SIMATIC S7-1500.
• Model: CPU 1518-4 PN/DP.
• Loại: CPU PLC hiệu năng cao.
• Nguồn cấp: 24 V DC.
• Giao tiếp: PROFINET và PROFIBUS DP.
• Lập trình: TIA Portal.

🌐 Giao tiếp PROFINET

CPU 1518-4 PN/DP được trang bị các giao diện PROFINET, phục vụ kết nối Ethernet công nghiệp và thiết bị PROFINET IO.

Có thể kết nối:

• HMI Siemens.
• ET 200SP.
• ET 200MP.
• Biến tần SINAMICS.
• Thiết bị PROFINET IO.
• Các CPU S7-1500 khác.
• Máy tính công nghiệp.
• Hệ thống SCADA.

Mô hình

CPU 1518-4 PN/DP

↓ PROFINET

HMI / ET 200 / SINAMICS / PROFINET IO

PROFINET giúp CPU trao đổi dữ liệu điều khiển và chẩn đoán với các thiết bị trong mạng công nghiệp.

🔌 Giao tiếp PROFIBUS DP

Một ưu điểm quan trọng của CPU 1518-4 PN/DP là có giao diện PROFIBUS DP tích hợp.

Điều này cho phép CPU kết nối với các thiết bị PROFIBUS hiện có mà không nhất thiết phải sử dụng thêm một module truyền thông riêng.

Có thể sử dụng để kết nối:

• Remote I/O PROFIBUS.
• Thiết bị đo lường.
• Drive.
• Thiết bị tự động hóa.
• Các thiết bị PROFIBUS DP hiện trường.

Mô hình

CPU 1518-4 PN/DP

↕ PROFIBUS DP

Remote I/O / Drive / Field Device

Điều này đặc biệt hữu ích khi tích hợp hệ thống mới với các thiết bị PROFIBUS đang được sử dụng trong nhà máy.

🧠 Hiệu năng xử lý

CPU 1518-4 PN/DP thuộc nhóm CPU hiệu năng cao của S7-1500.

CPU được thiết kế cho:

• Chương trình PLC lớn.
• Hệ thống có nhiều I/O.
• Nhiều thiết bị truyền thông.
• Điều khiển nhiều khu vực máy.
• Hệ thống Motion Control.
• Dây chuyền sản xuất tốc độ cao.
• Các ứng dụng tự động hóa phức tạp.

So với các CPU S7-1500 cấp thấp hơn, CPU 1518 cung cấp khả năng xử lý và tài nguyên hệ thống cao hơn, phù hợp với các ứng dụng đòi hỏi hiệu năng lớn.

💾 Bộ nhớ

CPU được trang bị bộ nhớ làm việc lớn để phục vụ chương trình và dữ liệu người dùng.

Bộ nhớ được sử dụng cho:

• Chương trình PLC.
• Dữ liệu người dùng.
• Function Block.
• Function.
• Data Block.
• Dữ liệu công nghệ.
• Thông tin cấu hình.

Hệ thống S7-1500 sử dụng SIMATIC Memory Card để lưu trữ chương trình và dữ liệu cần thiết cho CPU.

🔧 Khả năng mở rộng

CPU có thể kết hợp với nhiều module thuộc hệ sinh thái SIMATIC S7-1500.

Digital I/O

• DI.
• DQ.
• DI/DQ.

Analog I/O

• AI.
• AO.
• AI/AO.

Technology

• Motion Control.
• Positioning.
• High-speed applications.
• Technology modules.

Communication

• PROFINET.
• PROFIBUS DP.
• Industrial Ethernet.
• Communication modules chuyên dụng.

Nhờ kiến trúc module hóa, hệ thống có thể mở rộng theo quy mô thực tế của dây chuyền.

💻 Lập trình

CPU 1518-4 PN/DP được cấu hình và lập trình bằng TIA Portal.

Có thể sử dụng:

• LAD – Ladder Diagram.
• FBD – Function Block Diagram.
• SCL – Structured Control Language.
• Các khối chương trình chuyên dụng của S7-1500.

TIA Portal hỗ trợ:

• Cấu hình phần cứng.
• Cấu hình PROFINET.
• Cấu hình PROFIBUS.
• Lập trình PLC.
• Cấu hình HMI.
• Chẩn đoán hệ thống.
• Giám sát chương trình.

🖥️ Kết nối HMI

CPU có thể kết nối với HMI Siemens thông qua PROFINET.

Ví dụ

CPU 1518-4 PN/DP

↓ PROFINET

HMI Siemens

↓

Người vận hành

HMI có thể hiển thị:

• Trạng thái máy.
• Tốc độ.
• Nhiệt độ.
• Áp suất.
• Số lượng sản phẩm.
• Trạng thái I/O.
• Alarm.
• Thông số vận hành.

🏭 Ứng dụng thực tế

6ES7518-4AX00-1AC0 phù hợp với:

• Dây chuyền sản xuất tự động.
• Nhà máy sản xuất quy mô lớn.
• Máy công cụ.
• Máy đóng gói tốc độ cao.
• Hệ thống Motion Control.
• Hệ thống băng tải.
• Hệ thống xử lý nước.
• Hệ thống sản xuất tích hợp.
• Hệ thống điều khiển nhiều trạm.
• Hệ thống cần kết hợp PROFINET và PROFIBUS.
• Các ứng dụng tự động hóa công nghiệp yêu cầu hiệu năng cao.
