🔰 Tổng quan

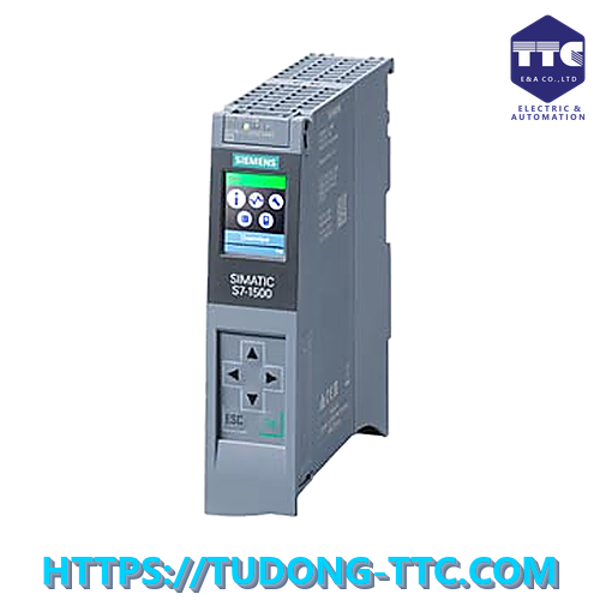

Siemens 6ES7511-1AK02-0AB0 (SIMATIC S7-1500 CPU 1511-1 PN) là bộ điều khiển lập trình PLC thế hệ mới thuộc dòng SIMATIC S7-1500, được thiết kế dành cho các hệ thống tự động hóa công nghiệp yêu cầu hiệu suất xử lý cao, khả năng truyền thông mạnh mẽ và độ tin cậy vận hành vượt trội.

CPU 1511-1 PN tích hợp giao diện PROFINET với switch 2 cổng, hỗ trợ các chức năng truyền thông hiện đại như OPC UA, Web Server và chẩn đoán hệ thống nâng cao. Đây là giải pháp lý tưởng cho các nhà máy sản xuất thông minh, dây chuyền tự động hóa và các ứng dụng Industry 4.0.

⚙️ Thiết kế & vận hành

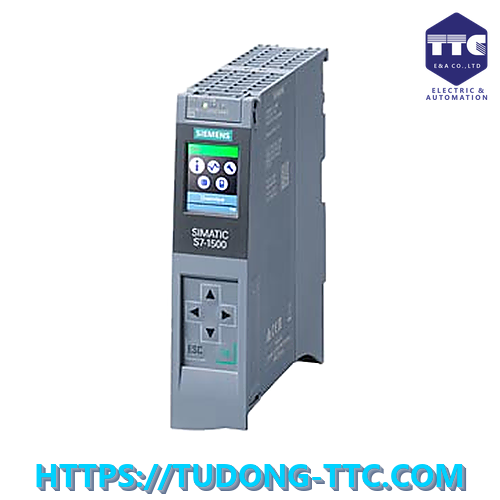

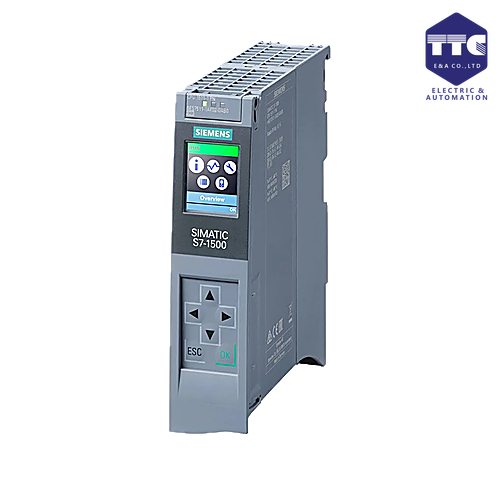

CPU 1511-1 PN sở hữu thiết kế hiện đại của dòng S7-1500 với màn hình hiển thị tích hợp trên mặt trước, giúp người vận hành dễ dàng theo dõi trạng thái hệ thống và thực hiện các tác vụ chẩn đoán.

Thiết bị được trang bị:

• Màn hình LCD hiển thị trạng thái CPU
• Đèn LED báo trạng thái hoạt động
• Khe cắm SIMATIC Memory Card
• Giao diện PROFINET tích hợp
• Chức năng bảo mật nâng cao
• Chẩn đoán lỗi trực tiếp trên CPU

Thiết kế công nghiệp chắc chắn giúp thiết bị vận hành ổn định trong môi trường sản xuất liên tục.

🧠 Hiệu năng xử lý

CPU 1511-1 PN mang lại hiệu suất xử lý vượt trội so với các thế hệ PLC trước đây.

Thông số hiệu năng nổi bật

• Bộ nhớ chương trình: 150 KB
• Bộ nhớ dữ liệu: 1 MB
• Bộ nhớ tải (Load Memory): sử dụng SIMATIC Memory Card
• Tốc độ xử lý bit: 60 ns
• Hỗ trợ xử lý dữ liệu thời gian thực
• Chẩn đoán hệ thống tích hợp

Nhờ hiệu suất cao, CPU phù hợp cho các ứng dụng điều khiển máy móc, dây chuyền sản xuất và hệ thống tự động hóa quy mô vừa.

🌐 Kết nối & truyền thông

Một trong những điểm mạnh của 6ES7511-1AK02-0AB0 là khả năng truyền thông công nghiệp tiên tiến.

Giao diện tích hợp

PROFINET Interface

• 2 cổng RJ45 tích hợp switch
• PROFINET IO Controller
• PROFINET IO Device
• Ethernet TCP/IP
• S7 Communication

Hỗ trợ giao thức

• OPC UA Server
• Web Server tích hợp
• SNMP
• NTP Time Synchronization
• Open User Communication (OUC)

Kết nối với

• HMI Siemens
• WinCC SCADA
• ET 200 Distributed I/O
• Biến tần SINAMICS
• Robot công nghiệp
• Hệ thống MES/ERP

Khả năng truyền thông mạnh mẽ giúp CPU dễ dàng tích hợp vào các hệ thống sản xuất thông minh và nền tảng Industry 4.0.

🔌 Khả năng mở rộng hệ thống

CPU hỗ trợ đầy đủ các module thuộc hệ sinh thái SIMATIC S7-1500:

Signal Modules (SM)

• Digital Input (DI)
• Digital Output (DO)
• Analog Input (AI)
• Analog Output (AO)

Communication Modules (CM)

• PROFIBUS DP
• RS232
• RS485
• AS-Interface

Technology Modules (TM)

• Motion Control
• High-Speed Counter
• Positioning
• PID Control

Kiến trúc module linh hoạt cho phép hệ thống dễ dàng mở rộng theo nhu cầu ứng dụng.

💾 Lưu trữ & quản lý dữ liệu

CPU sử dụng:

SIMATIC Memory Card

Chức năng:

• Lưu chương trình PLC
• Lưu dữ liệu vận hành
• Lưu cấu hình hệ thống
• Sao lưu dự án
• Phục hồi hệ thống nhanh chóng

Ngoài ra, CPU còn hỗ trợ:

• Data Logging
• Trace Function
• Diagnostic Buffer
• Backup & Restore

Giúp tăng độ an toàn dữ liệu và hỗ trợ công tác bảo trì hiệu quả.

💻 Lập trình & cấu hình

CPU được lập trình thông qua:

TIA Portal (Totally Integrated Automation Portal)

Người dùng có thể:

• Cấu hình phần cứng
• Thiết lập mạng PROFINET
• Cấu hình OPC UA
• Lập trình PLC
• Giám sát trực tuyến
• Chẩn đoán lỗi hệ thống
• Quản lý dữ liệu sản xuất

Ngôn ngữ lập trình hỗ trợ

• LAD (Ladder Diagram)
• FBD (Function Block Diagram)
• SCL (Structured Control Language)
• Graph
• STL (Migration)

TIA Portal giúp tối ưu hóa quá trình thiết kế, vận hành và bảo trì hệ thống.

🏭 Ứng dụng thực tế

Siemens 6ES7511-1AK02-0AB0 được ứng dụng rộng rãi trong:

• Dây chuyền sản xuất tự động
• Nhà máy thực phẩm và đồ uống
• Nhà máy điện tử
• Nhà máy ô tô
• Hệ thống xử lý nước
• Hệ thống HVAC
• Máy đóng gói công nghiệp
• Robot và hệ thống điều khiển chuyển động
• Hệ thống quản lý năng lượng
• Nhà máy thông minh (Smart Factory)

CPU đặc biệt phù hợp với các ứng dụng yêu cầu khả năng kết nối mạng và xử lý dữ liệu hiện đại.
