🔰 Tổng quan

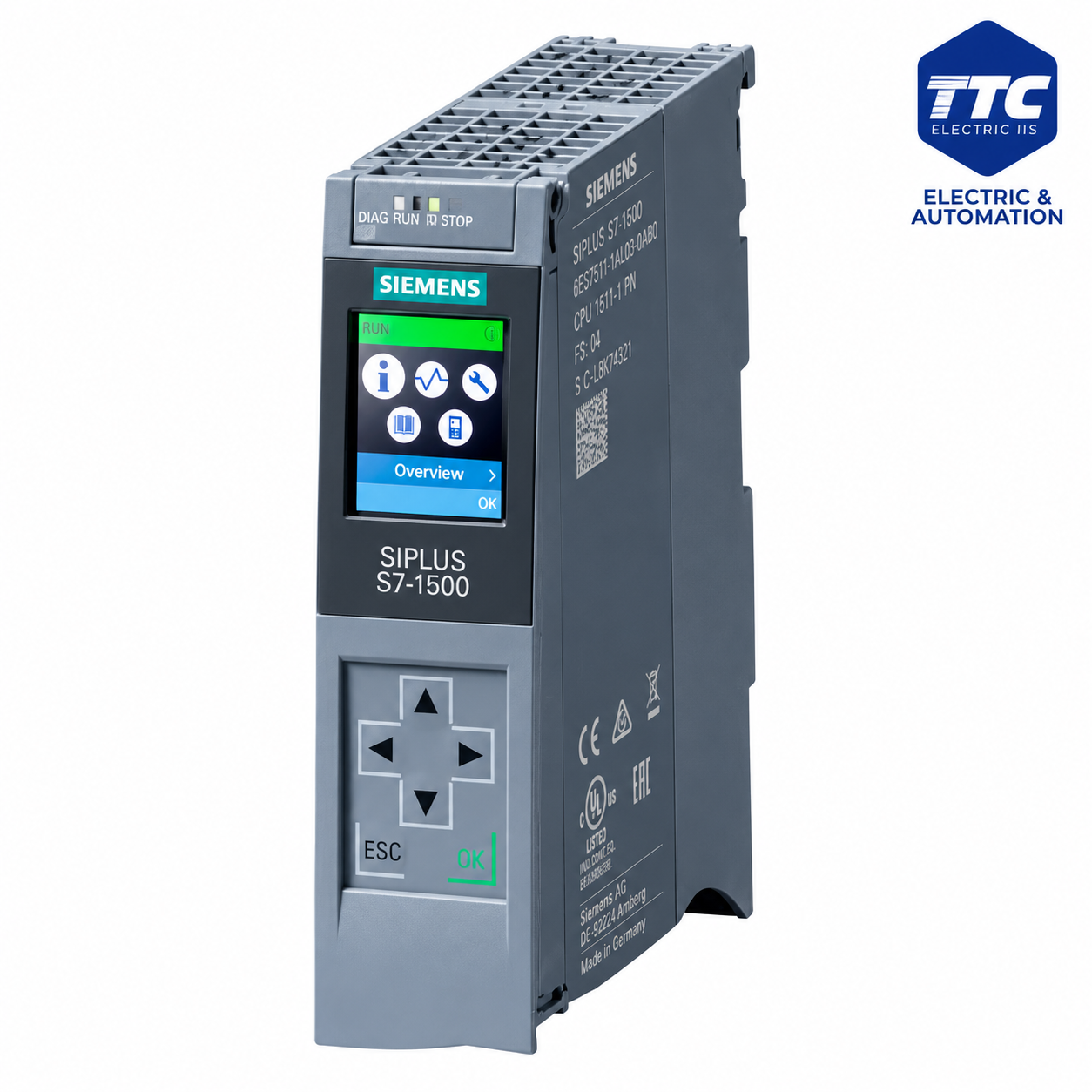

Siemens 6ES7511-1AL03-0AB0 là CPU 1511-1 PN thuộc dòng SIMATIC S7-1500. Đây là bộ điều khiển trung tâm (CPU) được sử dụng để xử lý chương trình PLC, quản lý dữ liệu và điều khiển các thiết bị I/O trong hệ thống tự động hóa công nghiệp.

CPU 1511-1 PN phù hợp với các hệ thống điều khiển máy móc, dây chuyền sản xuất và các ứng dụng tự động hóa yêu cầu hiệu năng xử lý cao, khả năng truyền thông PROFINET và tích hợp với hệ sinh thái SIMATIC S7-1500.

⚙️ Chức năng chính

CPU 6ES7511-1AL03-0AB0 đảm nhiệm:

• Xử lý chương trình điều khiển PLC.
• Thu thập và xử lý dữ liệu từ các module I/O.
• Điều khiển máy móc và dây chuyền sản xuất.
• Giao tiếp với HMI Siemens.
• Kết nối Remote I/O qua PROFINET.
• Giao tiếp với biến tần và các thiết bị PROFINET.
• Thực hiện các chức năng chẩn đoán hệ thống.
• Hỗ trợ các ứng dụng điều khiển tự động hóa công nghiệp.

Đặc điểm

• Hãng: Siemens.
• Dòng: SIMATIC S7-1500.
• Model: CPU 1511-1 PN.
• Loại: CPU PLC.
• Giao tiếp: PROFINET.
• Nguồn cấp: 24 V DC.
• Lập trình: TIA Portal.

🌐 Giao tiếp PROFINET

CPU 1511-1 PN được tích hợp giao diện PROFINET, cho phép kết nối CPU với nhiều thiết bị trong hệ thống tự động hóa.

Có thể kết nối:

• HMI Siemens.
• ET 200SP.
• ET 200MP.
• Biến tần SINAMICS.
• Thiết bị PROFINET IO.
• Các thiết bị Ethernet công nghiệp.
• Các hệ thống điều khiển và giám sát.

Mô hình

CPU 1511-1 PN

↓ PROFINET

HMI / ET 200 / SINAMICS / PROFINET IO

PROFINET giúp truyền dữ liệu điều khiển và chẩn đoán giữa CPU với các thiết bị trong hệ thống.

🧠 Hiệu năng xử lý

CPU 1511-1 PN được thiết kế cho các ứng dụng tự động hóa có yêu cầu xử lý cao hơn các dòng PLC phổ thông.

Có thể sử dụng cho:

• Chương trình điều khiển nhiều khối.
• Hệ thống có nhiều tín hiệu I/O.
• Điều khiển máy móc.
• Điều khiển dây chuyền sản xuất.
• Giao tiếp nhiều thiết bị PROFINET.
• Điều khiển chuyển động ở mức phù hợp với khả năng của CPU.

Kiến trúc S7-1500 cũng cung cấp các chức năng chẩn đoán và giám sát giúp kỹ thuật viên dễ dàng kiểm tra trạng thái hệ thống.

💾 Bộ nhớ

CPU 6ES7511-1AL03-0AB0 sử dụng bộ nhớ làm việc để lưu trữ chương trình và dữ liệu người dùng.

Bộ nhớ được sử dụng cho:

• Chương trình PLC.
• Dữ liệu người dùng.
• Các khối chương trình.
• Dữ liệu công nghệ.
• Cấu hình phần cứng.

Hệ thống S7-1500 sử dụng SIMATIC Memory Card để lưu trữ chương trình và dữ liệu cần thiết cho CPU.

🔧 Khả năng mở rộng

CPU có thể kết hợp với các module thuộc hệ sinh thái SIMATIC S7-1500.

Digital I/O

• DI.
• DQ.
• DI/DQ.

Analog I/O

• AI.
• AO.
• AI/AO.

Technology

• Motion Control.
• Technology module.
• Các module chuyên dụng theo yêu cầu ứng dụng.

Communication

• PROFINET.
• PROFIBUS thông qua module/interface phù hợp.
• Industrial Ethernet.
• Communication modules chuyên dụng.

💻 Lập trình

CPU 1511-1 PN được cấu hình và lập trình bằng TIA Portal.

Có thể sử dụng các ngôn ngữ lập trình phổ biến:

• LAD – Ladder Diagram.
• FBD – Function Block Diagram.
• SCL – Structured Control Language.
• Các khối chương trình tiêu chuẩn của S7-1500.

TIA Portal cho phép thực hiện đồng thời:

• Cấu hình phần cứng.
• Cấu hình mạng PROFINET.
• Lập trình PLC.
• Cấu hình HMI.
• Chẩn đoán hệ thống.
• Giám sát chương trình.

🖥️ Kết nối HMI

CPU 1511-1 PN có thể kết nối với HMI Siemens thông qua PROFINET.

Ví dụ

CPU 1511-1 PN

↓ PROFINET

HMI Siemens

↓

Người vận hành

HMI có thể hiển thị:

• Trạng thái máy.
• Tốc độ.
• Nhiệt độ.
• Áp suất.
• Số lượng sản phẩm.
• Trạng thái I/O.
• Alarm và cảnh báo.
• Thông số cài đặt.

🏭 Ứng dụng thực tế

6ES7511-1AL03-0AB0 phù hợp với:

• Dây chuyền sản xuất tự động.
• Máy đóng gói.
• Máy lắp ráp.
• Máy gia công.
• Hệ thống băng tải.
• Hệ thống điều khiển bơm.
• Hệ thống xử lý nước.
• Tủ điều khiển PLC.
• Hệ thống Remote I/O.
• Hệ thống điều khiển nhà máy.
• Các ứng dụng tự động hóa công nghiệp.
