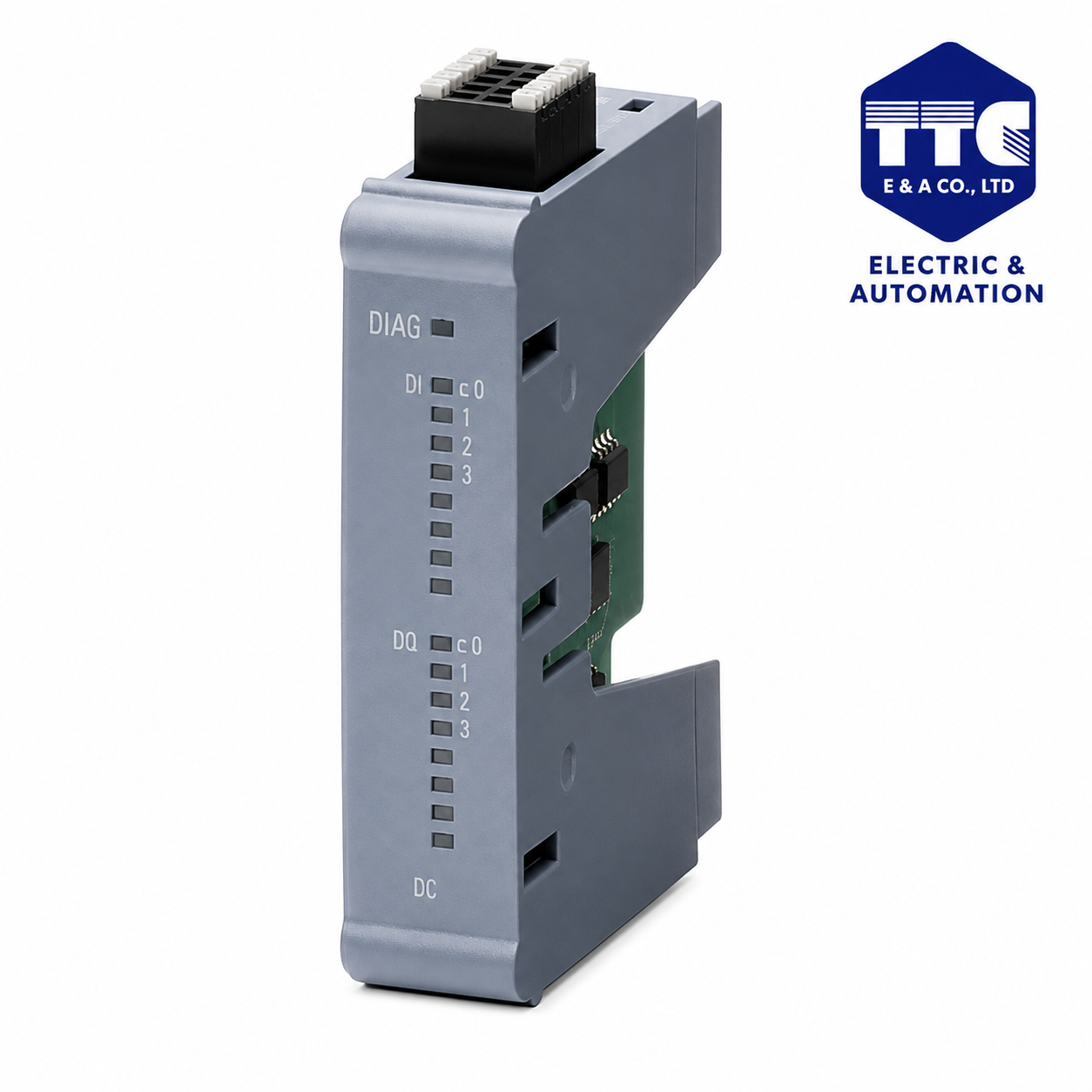

6ES7223-7BF50-0XB0 | SB 1223 digital I/O 4DI/4DO 100kHz
SIMATIC S7-1200 G2: SB 1223 digital I/O, 4DI/4DO 100kHz; Inputs: 4 x DI 24V DC sink/source, 100 kHz; Outputs: 4 x DQ 24V DC 0.1A sinking/sourcing transistor, 100 kHz
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7223-7BF50-0XB0 | SB 1223 digital I/O 4DI/4DO 100kHz
🔰 Tổng quan
Siemens 6ES7223-7BF50-0XB0 là SM 1223 Digital I/O thuộc dòng SIMATIC S7-1200 G2, dùng để mở rộng các ngõ vào số (DI) và ngõ ra số (DO) cho CPU S7-1200 G2.
Module phù hợp cho các hệ thống điều khiển máy móc, dây chuyền sản xuất và tủ điện tự động hóa cần bổ sung thêm I/O.
⚙️ Chức năng chính
- Mở rộng Digital Input / Digital Output cho CPU S7-1200 G2
- Nhận tín hiệu từ cảm biến và thiết bị hiện trường
- Xuất tín hiệu điều khiển đến cơ cấu chấp hành
- Giúp tăng số lượng I/O của hệ thống
- Thiết kế module nhỏ gọn, thuận tiện lắp đặt
- Cấu hình thông qua TIA Portal
Đặc điểm
- Dòng: SIMATIC S7-1200 G2
- Model: SM 1223
- Loại: Digital I/O Signal Module
- Tích hợp cả DI và DO
- Có thể sử dụng cùng CPU S7-1200 G2
- Hỗ trợ cấu hình, chẩn đoán trong TIA Portal
🌐 Kết nối & giao tiếp
6ES7223-7BF50-0XB0 là module I/O nên không phải module truyền thông độc lập.
Module làm việc cùng CPU S7-1200 G2 để xử lý các tín hiệu:
Cảm biến → DI của SM 1223 → CPU → DO của SM 1223 → Thiết bị chấp hành
Có thể kết hợp trong hệ thống với:
- CPU S7-1200 G2
- Các module mở rộng S7-1200 G2
- SIMATIC HMI
- SINAMICS
- Thiết bị cảm biến
- Relay, contactor
- Van điện từ
🧠 Vận hành
Digital Input – DI
Dùng để nhận các tín hiệu ON/OFF từ:
- Cảm biến tiệm cận
- Cảm biến quang
- Nút nhấn
- Công tắc hành trình
- Công tắc mức
- Tín hiệu trạng thái máy
Digital Output – DO
Dùng để điều khiển:
- Relay
- Contactor
- Đèn báo
- Van điện từ
- Cơ cấu chấp hành
- Các thiết bị điều khiển khác
🔧 Khả năng mở rộng
Module SM 1223 cho phép bổ sung I/O khi số lượng ngõ vào/ra của CPU không đủ.
Ví dụ:
CPU S7-1200 G2 → SM 1223 → Cảm biến / Relay / Contactor / Van
Có thể kết hợp thêm các module I/O khác để đáp ứng yêu cầu của từng máy.
💻 Lập trình & cấu hình
Module được cấu hình trong Siemens TIA Portal cùng với CPU S7-1200 G2.
Có thể thực hiện:
- Cấu hình phần cứng
- Gán địa chỉ I/O
- Đặt tên Tag
- Lập trình xử lý tín hiệu DI/DO
- Theo dõi trạng thái I/O
- Chẩn đoán lỗi module
🖥️ Kết nối HMI
Module không kết nối HMI trực tiếp.
HMI giao tiếp với CPU, CPU sau đó xử lý các tín hiệu từ 6ES7223-7BF50-0XB0.
Mô hình:
HMI ↔ CPU S7-1200 G2 ↔ SM 1223 ↔ Thiết bị hiện trường
🏭 Ứng dụng thực tế
6ES7223-7BF50-0XB0 có thể sử dụng trong:
- 🏭 Máy sản xuất tự động
- ⚙️ Máy đóng gói
- 📦 Hệ thống băng tải
- 🔩 Máy lắp ráp
- 💧 Hệ thống bơm
- 🚰 Hệ thống xử lý nước
- 🔌 Tủ điều khiển công nghiệp
- 🤖 Máy tự động hóa
- 🏗️ Dây chuyền sản xuất
- 🖥️ Hệ thống PLC + HMI
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7223-7BF50-0XB0 |
| Tên sản phẩm | SM 1223 Digital I/O, 8 DI / 8 DO |
| Dòng sản phẩm | SIMATIC S7-1200 G2 |
| Hãng | Siemens |
| Loại thiết bị | Module tín hiệu số (Signal Module SM 1223) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Ngõ vào số | 8 × DI 24 V DC |
| Ngõ ra số | 8 × DO 24 V DC |
| Loại ngõ ra | Transistor |
| Dòng ngõ ra | 0.5 A/kênh |
| Kiểu ngõ ra | Sourcing |
| Lắp đặt | Gắn mở rộng trên CPU/module S7-1200 G2 |

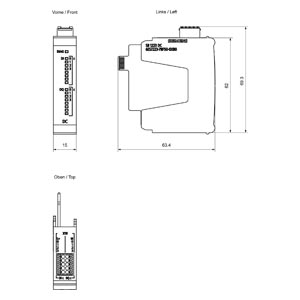

| Kích thước (W × H × D) | 30 × 125 × 100 mm |
| Khối lượng | Khoảng 170 g |
| Nhiệt độ hoạt động | -20°C đến 60°C (lắp ngang); -20°C đến 50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến 70°C |
| Trạng thái sản phẩm | Active Product |
