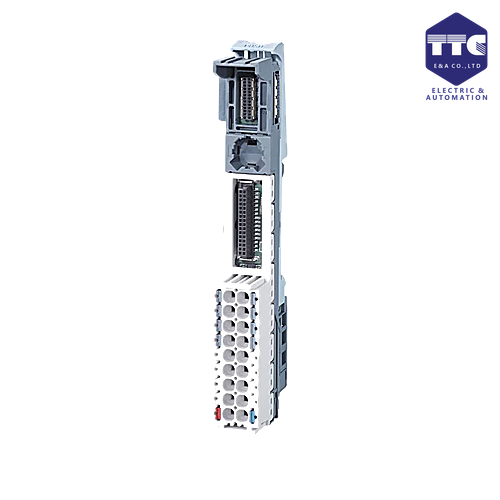

6ES7193-6BP00-0DA0 | BaseUnit Type A0, BU15-P16+A0+2D
SIMATIC ET 200SP, BaseUnit BU15-P16+A0+2D, BU type A0, push-in terminals, without aux. terminals, new load group, WxH: 15x 117 mm
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7193-6BP00-0DA0 | BaseUnit Type A0, BU15-P16+A0+2D
🔰 Tổng quan
Siemens 6ES7193-6BP00-0DA0 (SIMATIC ET 200SP BaseUnit BU15-P16+A0+2D) là đế lắp (BaseUnit) thuộc hệ thống SIMATIC ET 200SP, được sử dụng để lắp đặt và kết nối các module I/O ET 200SP với hệ thống nguồn và tín hiệu. BaseUnit đóng vai trò là nền tảng cơ khí và điện cho các mô-đun ET 200SP, giúp đơn giản hóa việc đấu nối, bảo trì và thay thế thiết bị.
Model BU15-P16+A0+2D được thiết kế với công nghệ đấu nối PUSH-IN, hỗ trợ đấu dây nhanh, giảm thời gian lắp đặt và nâng cao độ tin cậy trong các hệ thống tự động hóa công nghiệp.
⚙️ Thiết kế & vận hành
BaseUnit BU15-P16+A0+2D được thiết kế nhỏ gọn, tối ưu hóa không gian lắp đặt trong tủ điều khiển và đáp ứng các tiêu chuẩn công nghiệp của Siemens.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn theo chuẩn ET 200SP
- Công nghệ đấu nối PUSH-IN không cần dụng cụ
- Hỗ trợ tháo lắp module nhanh chóng
- Đánh số chân đấu dây rõ ràng
- Đảm bảo kết nối điện ổn định và an toàn
- Giảm thời gian bảo trì và thay thế module
Thiết kế mô-đun giúp đơn giản hóa quá trình lắp đặt và mở rộng hệ thống.
🔌 Chức năng
Chức năng chính
- Kết nối nguồn cấp 24 VDC
- Kết nối tín hiệu Digital/Analog
- Cố định module ET 200SP
- Phân phối nguồn nội bộ
- Đảm bảo kết nối cơ khí và điện giữa các module
Công nghệ đấu nối
- PUSH-IN Technology
- Đấu dây nhanh
- Tiếp xúc chắc chắn
- Dễ dàng tháo lắp và bảo trì
Việc sử dụng công nghệ PUSH-IN giúp giảm đáng kể thời gian thi công và hạn chế lỗi đấu nối.
🌐 Khả năng tương thích
BaseUnit BU15-P16+A0+2D tương thích với nhiều mô-đun thuộc hệ thống SIMATIC ET 200SP.
Module hỗ trợ
- Digital Input (DI)
- Digital Output (DO)
- Analog Input (AI)
- Analog Output (AO)
- Communication Modules
- Technology Modules
- Fail-safe Modules (F-Series)
Thiết bị được sử dụng cùng với:
- Interface Module IM155-6 PN
- CPU ET 200SP
- Các BaseUnit ET 200SP khác trong cùng hệ thống
🧠 Ưu điểm nổi bật
BaseUnit Siemens mang đến nhiều lợi ích trong quá trình lắp đặt và vận hành.
Lợi ích
- Tiết kiệm thời gian đấu dây
- Dễ dàng thay thế module mà không cần tháo toàn bộ dây dẫn
- Giảm chi phí bảo trì
- Tăng độ ổn định của hệ thống
- Hạn chế lỗi đấu nối
- Tối ưu không gian tủ điện
Đây là một trong những thành phần quan trọng giúp hệ thống ET 200SP đạt hiệu quả vận hành cao.
💻 Lắp đặt & cấu hình
BaseUnit không yêu cầu cấu hình bằng phần mềm.
Quy trình sử dụng
- Gắn BaseUnit lên thanh DIN Rail
- Đấu nối nguồn và tín hiệu bằng công nghệ PUSH-IN
- Lắp module ET 200SP lên BaseUnit
- Cấu hình module trong TIA Portal
Việc tách riêng BaseUnit và module giúp thay thế module nhanh mà không ảnh hưởng đến hệ thống dây dẫn.
🏭 Ứng dụng thực tế
Siemens 6ES7193-6BP00-0DA0 được sử dụng trong nhiều lĩnh vực như:
- Dây chuyền sản xuất tự động
- Nhà máy ô tô
- Nhà máy thực phẩm và đồ uống
- Nhà máy điện tử
- Nhà máy xi măng
- Hệ thống xử lý nước
- Hệ thống HVAC
- Robot công nghiệp
- Hệ thống băng tải
- Nhà máy thông minh (Smart Factory)
BaseUnit là thành phần không thể thiếu trong các hệ thống I/O phân tán ET 200SP.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7193-6BP00-0DA0 |
| Tên sản phẩm | BaseUnit Type A0, BU15-P16+A0+2D |
| Dòng sản phẩm | SIMATIC ET 200SP – BaseUnit BU15-P16+A0+2D |
| Hãng sản xuất | Siemens |
| Loại thiết bị | BaseUnit (Đế lắp module ET 200SP) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 24 V DC |
| Giao tiếp | P1/P2 Bus, Push-in Terminal, Process Terminals |
| Kiểu đấu nối | Push-in (không cần dụng cụ) |
| Kích thước (W × H × D) | 15 × 117 × 35 mm |
| Khối lượng | 40 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | Lắp ngang hoặc lắp dọc |
| Chứng nhận | UL, KC, RCM, EAC, China RoHS, ATEX, IECEx, CCC-Ex, ABS, BV, DNV, LR, NK (Nippon Kaiji Kyokai), RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
