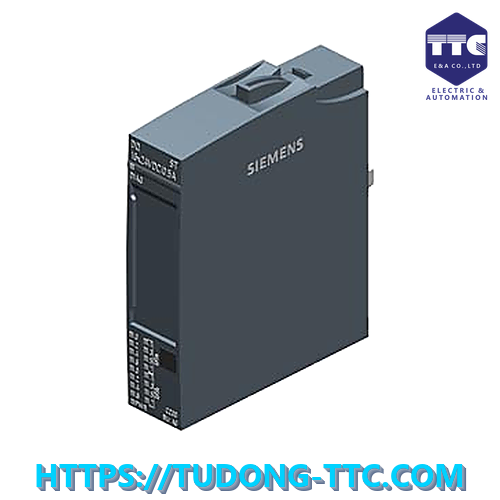

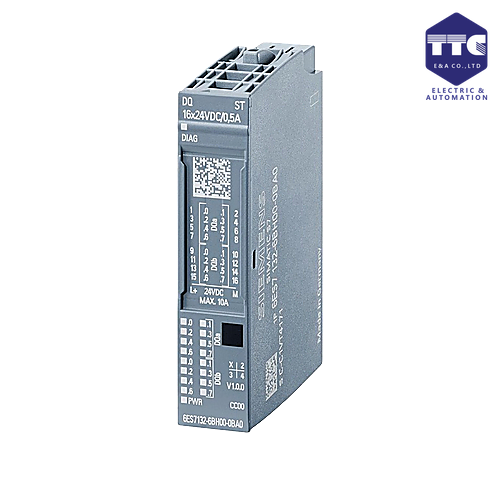

6ES7132-6BH01-0BA0|ET 200SP, DQ 16x 24V DC/0,5A ST, PU 1
SIMATIC ET 200SP, Digital output module, DQ 16x 24V DC/0,5A Standard, Source output (PNP,P-switching) Packing unit: 1 piece, fits to BU-type A0, Colour Code CC00, substitute value output, module diagnostics for: short-circuit to L+ and ground, wire break, supply voltage
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7132-6BH01-0BA0|ET 200SP, DQ 16x 24V DC/0,5A ST, PU 1
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7132-6BH01-0BA0 (SIMATIC ET 200SP DQ 16x 24V DC/0.5A Standard) là mô-đun đầu ra số thuộc hệ thống I/O phân tán SIMATIC ET 200SP, được thiết kế để điều khiển các thiết bị chấp hành trong môi trường công nghiệp như relay, contactor, đèn báo, van điện từ và các tải DC khác.
Với 16 đầu ra số (Digital Outputs) trên một module nhỏ gọn, thiết bị mang đến giải pháp điều khiển hiệu quả, tiết kiệm không gian lắp đặt và dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại sử dụng PLC Siemens.
⚙️ Thiết kế & vận hành
Module DQ 16x 24V DC/0.5A Standard được thiết kế theo tiêu chuẩn nhỏ gọn của dòng SIMATIC ET 200SP, giúp tối ưu hóa không gian trong tủ điện công nghiệp.
Thiết bị được lắp trực tiếp lên BaseUnit ET 200SP, cho phép thay thế nhanh chóng mà không cần tháo dây đấu nối hiện trường, giúp giảm thời gian bảo trì và tăng tính sẵn sàng của hệ thống.
Mặt trước module được trang bị:
- Đèn LED hiển thị trạng thái từng kênh đầu ra
- Nhãn nhận dạng rõ ràng
- Thiết kế thuận tiện cho việc kiểm tra và bảo trì
🔌 Khả năng vào/ra (I/O)
Siemens 6ES7132-6BH01-0BA0 được trang bị:
Đầu ra số (Digital Output)
- 16 đầu ra số (16 DO)
- Điện áp đầu ra: 24 VDC
- Dòng tải tối đa: 0.5 A/kênh
- Kiểu đầu ra: PNP (Source Output)
- Loại chuyển mạch: P-switching
Module cho phép điều khiển trực tiếp:
- Relay trung gian
- Contactor
- Van điện từ
- Đèn báo tín hiệu
- Còi báo động
- Bộ truyền động DC
- Các tải số công nghiệp khác
Khả năng đóng cắt nhanh và ổn định giúp đảm bảo hiệu quả điều khiển trong các ứng dụng tự động hóa.
🌐 Kết nối & truyền thông
Module hoạt động trong hệ thống SIMATIC ET 200SP và có thể kết nối với:
- Siemens S7-1200
- Siemens S7-1500
- ET 200SP CPU
- ET 200SP Open Controller
- Mạng PROFINET
- Mạng PROFIBUS
Dữ liệu điều khiển được truyền thông qua backplane bus của ET 200SP, đảm bảo tốc độ xử lý nhanh và độ tin cậy cao.
Module được cấu hình dễ dàng bằng phần mềm TIA Portal.
🧠 Hiệu năng xử lý
DQ 16x 24V DC/0.5A Standard được Siemens tối ưu cho các ứng dụng điều khiển số tiêu chuẩn.
Các ưu điểm nổi bật:
- Đóng cắt tín hiệu nhanh
- Độ tin cậy cao
- Chống nhiễu điện từ tốt
- Hỗ trợ chẩn đoán lỗi
- Hoạt động ổn định 24/7
- Tuổi thọ vận hành dài
Nhờ đó, module đáp ứng tốt các yêu cầu điều khiển trong nhiều lĩnh vực công nghiệp khác nhau.
💾 Mở rộng & tích hợp hệ thống
Thiết bị có thể kết hợp với nhiều module khác trong hệ sinh thái ET 200SP như:
- Digital Input Modules (DI)
- Analog Input Modules (AI)
- Analog Output Modules (AO)
- RTD Modules
- Thermocouple Modules
- Technology Modules
- Communication Modules
Khả năng mở rộng linh hoạt giúp hệ thống dễ dàng đáp ứng các nhu cầu điều khiển từ đơn giản đến phức tạp.
💻 Lập trình & cấu hình
Module được cấu hình thông qua:
TIA Portal (Totally Integrated Automation Portal)
Người dùng có thể:
- Gán địa chỉ đầu ra
- Giám sát trạng thái DO
- Cấu hình thông số module
- Chẩn đoán lỗi thiết bị
- Theo dõi hoạt động thời gian thực
TIA Portal giúp đơn giản hóa việc triển khai và bảo trì hệ thống tự động hóa.
🏭 Ứng dụng thực tế
Siemens 6ES7132-6BH01-0BA0 được ứng dụng rộng rãi trong:
- Hệ thống băng tải
- Máy đóng gói
- Máy chiết rót
- Hệ thống xử lý nước
- Dây chuyền sản xuất tự động
- Hệ thống HVAC
- Robot công nghiệp
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Hệ thống quản lý năng lượng
Module đặc biệt phù hợp với các ứng dụng cần điều khiển nhiều tải DC trong không gian lắp đặt hạn chế.
⚠️ Thông tin vòng đời sản phẩm
Model 6ES7132-6BH01-0BA0 thuộc dòng SIMATIC ET 200SP và hiện đang được Siemens hỗ trợ đầy đủ về:
- Tài liệu kỹ thuật
- Firmware
- TIA Portal
- Phụ kiện ET 200SP
- Hỗ trợ kỹ thuật toàn cầu
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7132-6BH01-0BA0 |
| Tên sản phẩm | SIMATIC ET 200SP, Digital Output Module, DQ 16x 24 V DC/0.5 A Standard, Source Output (PNP, P-Switching) |
| Dòng sản phẩm | ET 200SP |
| Hãng | Siemens |
| Loại thiết bị | Mô-đun đầu ra số (Digital Output Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 19.2 – 28.8 V DC |
| Ngõ ra số (DO) | 16 Digital Outputs |
| Loại ngõ ra | Source Output (PNP, Current-Sourcing) |
| Dòng tải đầu ra | 0.5 A mỗi kênh |
| Giao tiếp | Cấu hình bằng STEP 7 TIA Portal; hỗ trợ hệ thống PROFIBUS và PROFINET |

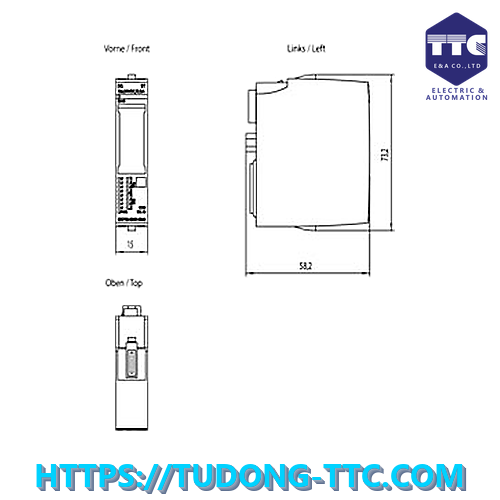

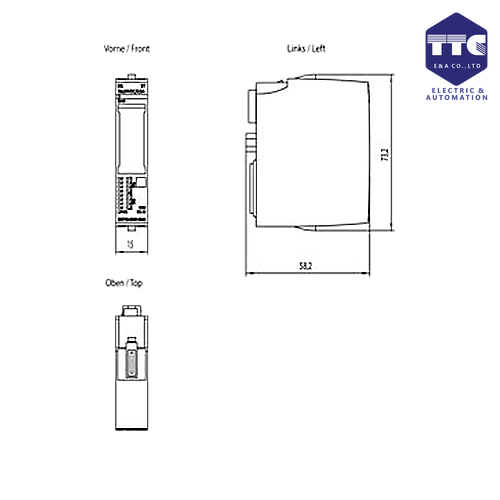

| Kích thước (W × H × D) | 15 × 73 × 58 mm |
| Khối lượng | 30 g |
| Nhiệt độ hoạt động | Horizontal: -30 °C đến 60 °CVertical: -30 °C đến 50 °C |
| Kiểu lắp đặt | Tương thích BaseUnit Type A0 |
| Chứng nhận | VDE, EAC, EU Declaration of Conformity, UK Declaration of Conformity, Chinese Quality Checkmark, EPD |
| Trạng thái sản phẩm | Active Product |
