🔰 Tổng quan

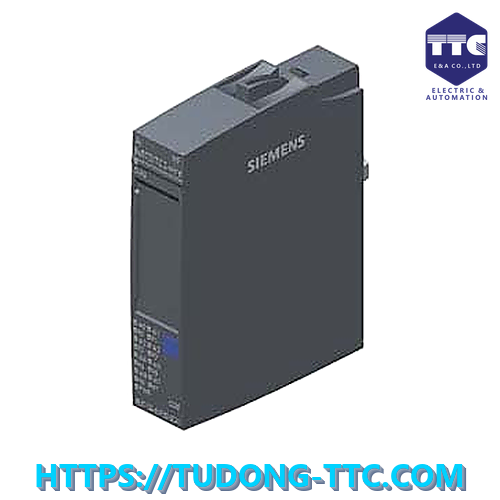

Siemens 6ES7134-6JF00-0CA1 (SIMATIC ET 200SP AI 8xU/I HS) là mô-đun đầu vào analog hiệu suất cao thuộc hệ thống I/O phân tán SIMATIC ET 200SP của Siemens. Thiết bị được thiết kế để thu thập chính xác các tín hiệu điện áp và dòng điện từ cảm biến, bộ truyền tín hiệu và các thiết bị đo lường trong môi trường công nghiệp.

Với 8 kênh đầu vào analog (AI), tốc độ xử lý cao (High Speed - HS) và độ chính xác vượt trội, module là giải pháp lý tưởng cho các ứng dụng yêu cầu giám sát dữ liệu thời gian thực và điều khiển quy trình công nghiệp hiện đại.

⚙️ Thiết kế & vận hành

Module AI 8xU/I HS được thiết kế theo chuẩn nhỏ gọn của hệ thống ET 200SP, giúp tối ưu không gian lắp đặt trong tủ điều khiển.

Thiết bị được gắn trực tiếp lên BaseUnit ET 200SP, hỗ trợ thay thế nhanh chóng và bảo trì thuận tiện mà không cần tháo rời hệ thống dây dẫn.

Mặt trước module được tích hợp đèn LED trạng thái giúp người vận hành dễ dàng giám sát tình trạng hoạt động và chẩn đoán lỗi trong quá trình vận hành.

🔌 Khả năng vào/ra (I/O)

Siemens 6ES7134-6JF00-0CA1 được trang bị:

• 8 đầu vào Analog (AI)
• Hỗ trợ tín hiệu điện áp và dòng điện
• Độ phân giải cao
• Tốc độ lấy mẫu nhanh (High Speed)

Dải tín hiệu điện áp hỗ trợ:

• ±10 V
• ±5 V
• ±2.5 V
• 1 – 5 V
• 0 – 10 V

Dải tín hiệu dòng điện hỗ trợ:

• 0 – 20 mA
• 4 – 20 mA
• ±20 mA

Module phù hợp với nhiều loại thiết bị đo lường như:

• Cảm biến áp suất
• Cảm biến lưu lượng
• Cảm biến mức
• Bộ transmitter nhiệt độ
• Thiết bị phân tích quy trình

🌐 Kết nối & truyền thông

Module hoạt động trong hệ thống SIMATIC ET 200SP và có thể kết hợp với:

• PLC Siemens S7-1200
• PLC Siemens S7-1500
• SIMATIC ET 200SP CPU
• Hệ thống PROFINET
• Hệ thống PROFIBUS

Việc truyền dữ liệu được thực hiện thông qua giao tiếp nội bộ của ET 200SP, đảm bảo tốc độ cao và độ ổn định vượt trội.

Module được cấu hình trực tiếp trên phần mềm TIA Portal, giúp đơn giản hóa quá trình thiết lập và vận hành.

🧠 Hiệu năng xử lý

Điểm nổi bật của 6ES7134-6JF00-0CA1 là khả năng xử lý tín hiệu analog tốc độ cao.

Các ưu điểm nổi bật:

• Tốc độ chuyển đổi tín hiệu nhanh
• Độ chính xác đo lường cao
• Độ phân giải lớn
• Chống nhiễu hiệu quả
• Hỗ trợ chẩn đoán lỗi kênh đo
• Phù hợp cho các ứng dụng yêu cầu phản hồi thời gian thực

Nhờ đó, module đáp ứng tốt các hệ thống điều khiển quá trình và giám sát dữ liệu có yêu cầu khắt khe.

💾 Mở rộng & tích hợp hệ thống

Module có thể kết hợp với nhiều thành phần khác trong hệ sinh thái ET 200SP:

• Digital Input Modules
• Digital Output Modules
• Analog Output Modules
• RTD Modules
• Thermocouple Modules
• Technology Modules
• Communication Modules

Khả năng mở rộng linh hoạt giúp xây dựng hệ thống điều khiển và giám sát từ quy mô nhỏ đến lớn.

💻 Cấu hình & lập trình

Thiết bị được cấu hình thông qua:

TIA Portal (Totally Integrated Automation Portal)

Người dùng có thể dễ dàng:

• Chọn loại tín hiệu đầu vào
• Thiết lập dải đo
• Cấu hình bộ lọc tín hiệu
• Hiệu chỉnh giá trị đo
• Chẩn đoán lỗi module
• Giám sát dữ liệu thời gian thực

TIA Portal giúp giảm thời gian triển khai và nâng cao hiệu quả vận hành hệ thống.

🏭 Ứng dụng thực tế

Siemens 6ES7134-6JF00-0CA1 được sử dụng rộng rãi trong:

• Hệ thống xử lý nước và nước thải
• Nhà máy thực phẩm và đồ uống
• Nhà máy hóa chất
• Nhà máy dược phẩm
• Hệ thống HVAC
• Trạm năng lượng
• Dây chuyền sản xuất tự động
• Hệ thống quản lý năng lượng
• Nhà máy dầu khí
• Các ứng dụng Process Automation

Module đặc biệt phù hợp với các hệ thống yêu cầu thu thập dữ liệu analog nhanh, chính xác và ổn định.

⚠️ Thông tin vòng đời sản phẩm

Model 6ES7134-6JF00-0CA1 thuộc dòng SIMATIC ET 200SP và hiện đang được Siemens hỗ trợ đầy đủ về:

• Tài liệu kỹ thuật
• Firmware
• TIA Portal
• Phụ kiện ET 200SP
• Hỗ trợ kỹ thuật toàn cầu
