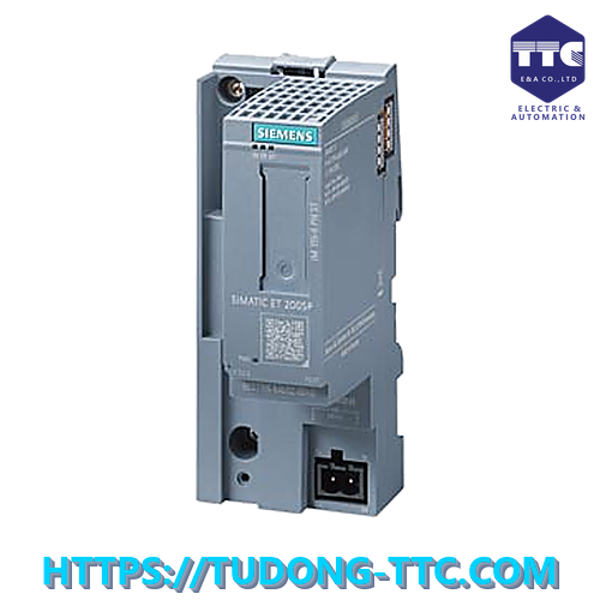

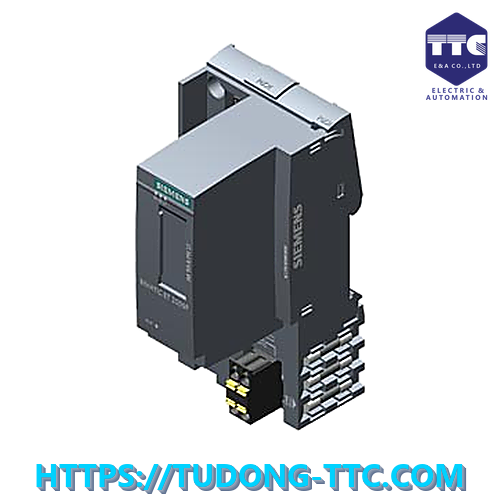

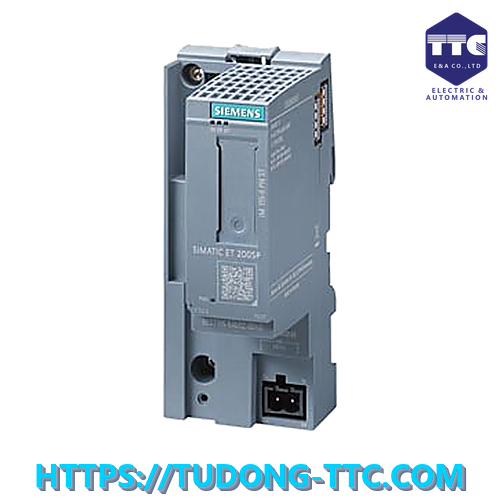

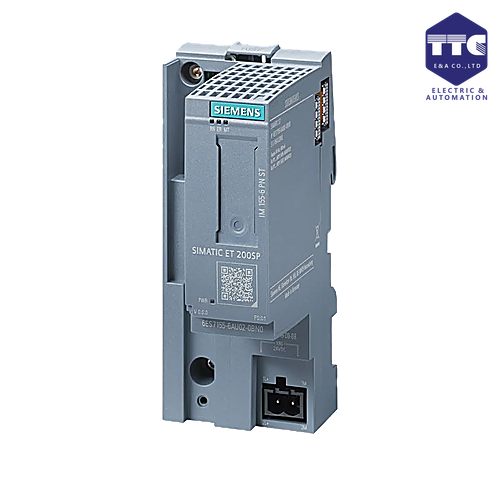

6ES7155-6AU02-0BN0|ET 200SP, IM 155-6 PN ST
SIMATIC ET 200SP, PROFINET interface module IM 155-6 PN ST, max. 32 I/O modules, and 16 ET 200AL modules, multi hot swap, optional PN strain relief, PN security class 1 incl
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7155-6AU02-0BN0|ET 200SP, IM 155-6 PN ST
Tổng quan chi tiết
🔰 Tổng quan
Siemens 6ES7155-6AU02-0BN0 (SIMATIC ET 200SP IM 155-6 PN ST) là mô-đun giao tiếp PROFINET thuộc hệ thống SIMATIC ET 200SP, được sử dụng để kết nối các module I/O phân tán ET 200SP với bộ điều khiển PLC thông qua mạng PROFINET Industrial Ethernet. Đây là phiên bản Standard (ST), mang đến giải pháp truyền thông hiệu quả, tốc độ cao và dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.
IM 155-6 PN ST đóng vai trò là bộ điều khiển giao tiếp trung tâm của trạm ET 200SP, hỗ trợ kết nối linh hoạt với PLC SIMATIC S7-1200, S7-1500, WinCC SCADA, HMI và các thiết bị công nghiệp khác trong môi trường Industry 4.0.
⚙️ Thiết kế & vận hành
Mô-đun IM 155-6 PN ST được thiết kế nhỏ gọn, tối ưu không gian lắp đặt trong tủ điện công nghiệp.
Đặc điểm nổi bật
- Thiết kế siêu nhỏ gọn của ET 200SP
- Lắp đặt trên Base Unit (BU)
- Đèn LED hiển thị trạng thái hệ thống
- Hỗ trợ tháo lắp nhanh
- Tích hợp switch Ethernet 2 cổng
- Chức năng chẩn đoán lỗi nâng cao
Thiết kế hiện đại giúp giảm diện tích tủ điện và đơn giản hóa công tác bảo trì.
🌐 Kết nối & truyền thông
IM 155-6 PN ST được tích hợp giao diện PROFINET IO Device tốc độ cao.
Giao diện truyền thông
- 2 cổng RJ45 Ethernet tích hợp
- Switch Ethernet tích hợp
- Hỗ trợ Daisy Chain
- Auto Negotiation
- Auto Crossover
Giao thức hỗ trợ
- PROFINET IO Device
- TCP/IP
- SNMP
- LLDP
- MRP Client
- S7 Communication
Tốc độ truyền dữ liệu
- 10/100 Mbps Ethernet
Khả năng kết nối mạnh mẽ giúp thiết bị dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.
🔌 Khả năng mở rộng hệ thống
IM 155-6 PN ST hỗ trợ kết nối nhiều module ET 200SP trên cùng một trạm.
Hỗ trợ module
Digital Modules
- Digital Input (DI)
- Digital Output (DO)
Analog Modules
- Analog Input (AI)
- Analog Output (AO)
Technology Modules
- Counter Module
- PWM Module
- Motion Control
Safety Modules
- F-DI
- F-DO
Kiến trúc mở rộng linh hoạt giúp hệ thống đáp ứng nhiều quy mô ứng dụng khác nhau.
🧠 Hiệu năng & chẩn đoán
IM 155-6 PN ST được trang bị các tính năng chẩn đoán hiện đại:
Chức năng chẩn đoán
- Chẩn đoán lỗi module
- Chẩn đoán mất nguồn
- Chẩn đoán lỗi truyền thông
- Chẩn đoán ngắn mạch
- Chẩn đoán quá tải
Ưu điểm vận hành
- Tăng độ ổn định hệ thống
- Giảm thời gian dừng máy
- Hỗ trợ bảo trì nhanh chóng
- Giám sát trạng thái theo thời gian thực
Các tính năng này giúp nâng cao hiệu quả vận hành và giảm chi phí bảo trì.
💻 Cấu hình & lập trình
IM 155-6 PN ST được cấu hình thông qua:
TIA Portal
Người dùng có thể:
- Cấu hình trạm ET 200SP
- Thiết lập PROFINET Device Name
- Gán địa chỉ IP
- Giám sát trạng thái thiết bị
- Chẩn đoán lỗi trực tuyến
- Quản lý cấu trúc I/O
TIA Portal giúp đơn giản hóa quá trình thiết kế, vận hành và mở rộng hệ thống.
🏭 Ứng dụng thực tế
Siemens 6ES7155-6AU02-0BN0 được sử dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Nhà máy thực phẩm và đồ uống
- Nhà máy điện tử
- Nhà máy ô tô
- Nhà máy xi măng
- Hệ thống xử lý nước
- Hệ thống HVAC
- Nhà máy hóa chất
- Hệ thống băng tải
- Nhà máy thông minh (Smart Factory)
Thiết bị là giải pháp lý tưởng cho các hệ thống I/O phân tán sử dụng PROFINET.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7155-6AU02-0BN0 |
| Tên sản phẩm | ET 200SP, IM 155-6 PN ST |
| Dòng sản phẩm | ET 200SP |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module giao tiếp PROFINET IM 155-6 PN ST |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Chuẩn Ethernet | 100BASE-TX |
| Dung lượng dữ liệu ngõ vào | 288 Byte |
| Dung lượng dữ liệu ngõ ra | 288 Byte |
| Thiết bị I/O hỗ trợ | Module I/O ET 200SP và ET 200AL |
| Giao tiếp | PROFINET IO Device |
| Chức năng truyền thông | Open IE Communication, Media Redundancy (MRP), IRT, PROFIenergy, Prioritized Startup, Shared Device |
| Dự phòng nguồn | 10 ms |
| Kích thước (W × H × D) | 50 × 117 × 74 mm |
| Khối lượng | 120 g (không bao gồm BusAdapter) |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Khả năng mở rộng | Tối đa 32 module ET 200SP và 16 module ET 200AL |
| Tính năng lắp đặt | Multi Hot Swapping, tùy chọn PN Strain Relief |
| Chứng nhận | PROFINET, UL, KC, RCM, EAC, ATEX, IECEx, EU Declaration of Conformity, UK Declaration of Conformity, ABS, BV, DNV, LR, RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
