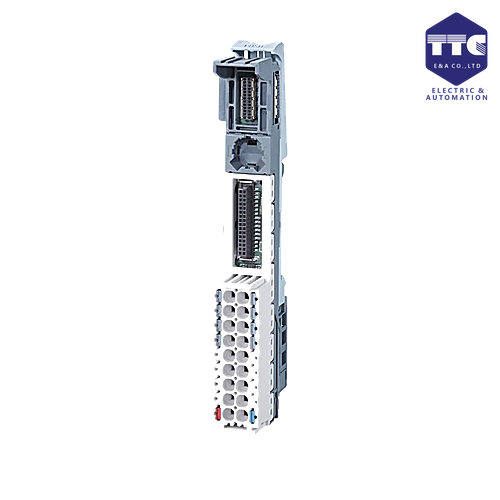

6ES7193-6BP00-0BA0 | BaseUnit Type A0, BU15-P16+A0+2B
SIMATIC ET 200SP, BaseUnit BU15-P16+A0+2B, BU type A0, Push-in terminals, without AUX terminals, bridged to the left, WxH: 15x 117 mm
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7193-6BP00-0BA0 | BaseUnit Type A0, BU15-P16+A0+2B
🔰 Tổng quan
Siemens 6ES7193-6BP00-0BA0 (SIMATIC ET 200SP BaseUnit BU15-P16+A0+2B) là đế lắp (BaseUnit) thuộc hệ thống SIMATIC ET 200SP, được thiết kế để lắp đặt và kết nối các mô-đun I/O ET 200SP với nguồn cấp và tín hiệu điều khiển. BaseUnit đóng vai trò là nền tảng cơ khí và điện, giúp việc lắp đặt, đấu nối và thay thế module trở nên nhanh chóng, an toàn và thuận tiện.
Model BU15-P16+A0+2B sử dụng công nghệ đấu nối PUSH-IN, giúp giảm thời gian thi công, tăng độ tin cậy của kết nối và tối ưu hóa công tác bảo trì trong các hệ thống tự động hóa công nghiệp.
⚙️ Thiết kế & vận hành
BaseUnit BU15-P16+A0+2B được thiết kế theo tiêu chuẩn của dòng SIMATIC ET 200SP, tối ưu không gian lắp đặt trong tủ điện công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm diện tích
- Công nghệ đấu nối PUSH-IN không cần dụng cụ
- Đánh số đầu nối rõ ràng
- Hỗ trợ tháo lắp module nhanh chóng
- Kết cấu chắc chắn, độ bền cao
- Phù hợp với môi trường công nghiệp khắc nghiệt
Thiết kế mô-đun giúp giảm thời gian lắp đặt, bảo trì và mở rộng hệ thống.
🔌 Chức năng kết nối
BaseUnit 6ES7193-6BP00-0BA0 là thành phần trung gian giữa module ET 200SP và hệ thống đấu nối bên ngoài.
Chức năng chính
- Kết nối nguồn cấp 24 VDC
- Kết nối tín hiệu Digital và Analog
- Cố định module ET 200SP trên thanh DIN
- Phân phối nguồn nội bộ giữa các module
- Hỗ trợ thay thế module mà không cần tháo dây đấu nối
Công nghệ đấu nối
- PUSH-IN Technology
- Đấu dây nhanh, không cần tua vít
- Kết nối chắc chắn và ổn định
- Giảm sai sót trong quá trình đấu dây
Công nghệ PUSH-IN giúp rút ngắn thời gian thi công và nâng cao hiệu quả vận hành.
🌐 Khả năng tương thích
BaseUnit BU15-P16+A0+2B tương thích với nhiều mô-đun trong hệ sinh thái SIMATIC ET 200SP.
Module hỗ trợ
- Digital Input (DI)
- Digital Output (DO)
- Analog Input (AI)
- Analog Output (AO)
- Technology Modules (TM)
- Communication Modules (CM)
- Fail-safe Modules (F-Series)
Thiết bị có thể sử dụng cùng:
- Interface Module IM 155-6 PN
- CPU ET 200SP
- Các BaseUnit ET 200SP khác
🧠 Ưu điểm nổi bật
BaseUnit Siemens mang đến nhiều lợi ích trong quá trình triển khai hệ thống.
Lợi ích
- Rút ngắn thời gian đấu nối
- Dễ dàng bảo trì và thay thế module
- Không cần tháo dây khi thay module
- Giảm chi phí lắp đặt
- Tăng độ ổn định của hệ thống
- Hạn chế lỗi đấu nối
Đây là giải pháp tối ưu cho các hệ thống I/O phân tán yêu cầu tính linh hoạt và độ tin cậy cao.
💻 Lắp đặt & cấu hình
BaseUnit không yêu cầu cấu hình bằng phần mềm.
Quy trình sử dụng
- Lắp BaseUnit lên thanh DIN Rail
- Đấu nối nguồn và tín hiệu bằng công nghệ PUSH-IN
- Gắn module ET 200SP lên BaseUnit
- Thực hiện cấu hình module trong TIA Portal
Việc tách riêng BaseUnit và module giúp bảo trì nhanh chóng mà không ảnh hưởng đến hệ thống dây dẫn.
🏭 Ứng dụng thực tế
Siemens 6ES7193-6BP00-0BA0 được sử dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Nhà máy ô tô
- Nhà máy điện tử
- Nhà máy thực phẩm và đồ uống
- Hệ thống xử lý nước
- Hệ thống HVAC
- Robot công nghiệp
- Hệ thống băng tải
- Nhà máy xi măng
- Nhà máy thông minh (Smart Factory)
BaseUnit là thành phần không thể thiếu trong các hệ thống ET 200SP hiện đại.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7193-6BP00-0BA0 |
| Tên sản phẩm | BaseUnit Type A0, BU15-P16+A0+2B |
| Dòng sản phẩm | SIMATIC ET 200SP – BaseUnit BU15-P16+A0+2B |
| Hãng sản xuất | Siemens |
| Loại thiết bị | BaseUnit (Đế lắp module ET 200SP) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 24 V DC |
| Giao tiếp | P1/P2 Bus, Push-in Terminal |
| Kiểu đấu nối | Push-in (không cần dụng cụ) |
| Kích thước (W × H × D) | 15 × 117 × 35 mm |
| Khối lượng | 40 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | Lắp ngang hoặc lắp dọc |
| Chứng nhận | UL, KC, RCM, EAC, ATEX, IECEx, FM, CCC-Ex, EU Declaration of Conformity, UK Declaration of Conformity, China RoHS, ABS, BV, DNV, LR, NK (Nippon Kaiji Kyokai), RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
