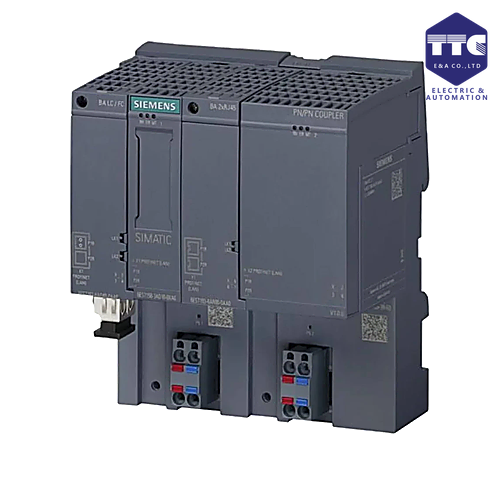

6ES7158-3AD10-0XA0 | SIMATIC PN/PN Coupler
SIMATIC PN/PN Coupler for deterministic data exchange between max.4 PN-Controller per subnet, also from subnet to subnet, PROFIsafe data exchange, I/O-, MSI-, MSO- and data record communication, redundant power supply, PN-connection via SIMATIC BusAdapter (BA), delivery w/o BusAdapter
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7158-3AD10-0XA0 | SIMATIC PN/PN Coupler
🔰 Tổng quan
Siemens 6ES7158-3AD10-0XA0 (SIMATIC PN/PN Coupler) là bộ ghép nối mạng PROFINET (PROFINET/PROFINET Coupler) thuộc dòng SIMATIC NET, được thiết kế để trao đổi dữ liệu giữa hai mạng PROFINET độc lập mà vẫn đảm bảo tính tách biệt về cấu hình và quản lý. Thiết bị đóng vai trò cầu nối truyền thông giữa hai hệ thống điều khiển PLC khác nhau, cho phép chia sẻ dữ liệu theo thời gian thực mà không cần lập trình phức tạp.
PN/PN Coupler là giải pháp lý tưởng trong các ứng dụng tích hợp dây chuyền sản xuất, kết nối giữa nhiều PLC Siemens hoặc giữa PLC Siemens với các hệ thống PROFINET của nhà sản xuất khác, đáp ứng yêu cầu của các nhà máy thông minh và môi trường sản xuất theo tiêu chuẩn Industry 4.0.
⚙️ Thiết kế & vận hành
SIMATIC PN/PN Coupler được thiết kế nhỏ gọn, chắc chắn và phù hợp với môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian tủ điện
- Lắp đặt trên thanh DIN Rail tiêu chuẩn
- Vỏ công nghiệp chắc chắn
- Đèn LED hiển thị trạng thái nguồn, truyền thông và lỗi
- Hoạt động liên tục 24/7 với độ tin cậy cao
- Không cần CPU riêng để thực hiện trao đổi dữ liệu
Thiết bị giúp đơn giản hóa việc kết nối giữa các hệ thống PROFINET và giảm chi phí triển khai.
🌐 Kết nối & truyền thông
PN/PN Coupler được trang bị 2 giao diện PROFINET độc lập, đóng vai trò là IO Device trên mỗi mạng PROFINET.
Giao diện truyền thông
- 2 x PROFINET Interface
- Mỗi giao diện gồm 2 cổng RJ45 tích hợp Switch Ethernet
- Hỗ trợ cấu hình độc lập cho từng mạng
Giao thức hỗ trợ
- PROFINET IO
- Industrial Ethernet
- TCP/IP
- LLDP
- DCP
- SNMP (chẩn đoán)
Thiết bị cho phép truyền dữ liệu chu kỳ giữa hai hệ thống với độ trễ thấp và độ tin cậy cao.
🔄 Chức năng trao đổi dữ liệu
SIMATIC PN/PN Coupler cho phép truyền dữ liệu trực tiếp giữa hai mạng PROFINET mà không cần PLC trung gian.
Chức năng chính
- Trao đổi dữ liệu I/O giữa hai PLC
- Đồng bộ dữ liệu theo chu kỳ
- Tách biệt hoàn toàn hai cấu hình mạng
- Hỗ trợ chẩn đoán lỗi truyền thông
- Giảm tải cho CPU PLC
- Đơn giản hóa việc tích hợp hệ thống
Đây là giải pháp hiệu quả khi cần kết nối hai dây chuyền hoặc hai hệ thống điều khiển độc lập.
💻 Cấu hình & lập trình
Thiết bị được cấu hình thông qua TIA Portal.
Hỗ trợ
- Cấu hình PROFINET IO Device
- Thiết lập vùng dữ liệu trao đổi
- Chẩn đoán trực tuyến
- Theo dõi trạng thái truyền thông
- Tích hợp dễ dàng với PLC SIMATIC
Không cần lập trình phức tạp để truyền dữ liệu giữa hai mạng PROFINET.
🔧 Khả năng tương thích
PN/PN Coupler tương thích với nhiều thiết bị sử dụng chuẩn PROFINET.
Kết nối với
- SIMATIC S7-1200
- SIMATIC S7-1500
- ET 200SP CPU
- ET 200MP
- WinCC
- SCADA
- HMI Siemens
- Thiết bị PROFINET của bên thứ ba (tuân thủ chuẩn PROFINET)
Thiết bị là lựa chọn phù hợp cho các hệ thống đa PLC hoặc tích hợp nhiều dây chuyền sản xuất.
🏭 Ứng dụng thực tế
Siemens 6ES7158-3AD10-0XA0 được ứng dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Nhà máy ô tô
- Nhà máy điện tử
- Nhà máy thực phẩm và đồ uống
- Hệ thống đóng gói
- Hệ thống xử lý nước
- Robot công nghiệp
- Hệ thống SCADA
- Tích hợp máy OEM
- Nhà máy thông minh (Smart Factory)
PN/PN Coupler giúp các hệ thống điều khiển độc lập trao đổi dữ liệu hiệu quả mà vẫn đảm bảo tính bảo mật và tính độc lập của từng mạng.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7158-3AD10-0XA0 |
| Tên sản phẩm | SIMATIC PN/PN Coupler |
| Dòng sản phẩm | SIMATIC PN/PN Coupler |
| Hãng sản xuất | Siemens |
| Loại thiết bị | PN/PN Coupler (Bộ ghép nối PROFINET) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Giao tiếp | PROFINET IO Device, IRT, DFP (Data Flow Protocol), MRP, MRPD, Open IE Communication |
| Web Server | Không |
| Dự phòng nguồn | 10 ms |

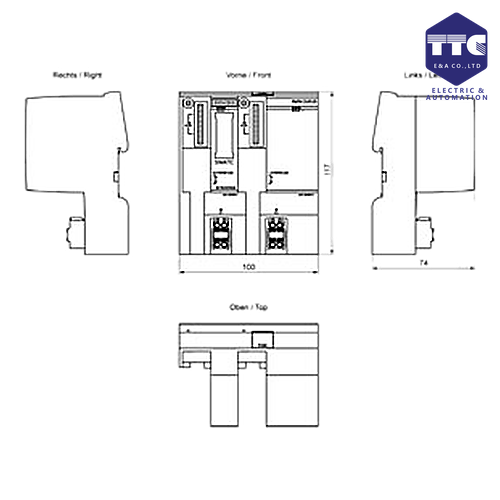

| Kích thước (W × H × D) | 100 × 117 × 74 mm |
| Khối lượng | 200 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | Thanh DIN Rail 7.5 mm và 15 mm |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, UL, RCM, EAC, China RoHS, ATEX, IECEx, FM, CCC-Ex, ABS, BV, DNV, LR, NK (Nippon Kaiji Kyokai), RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
