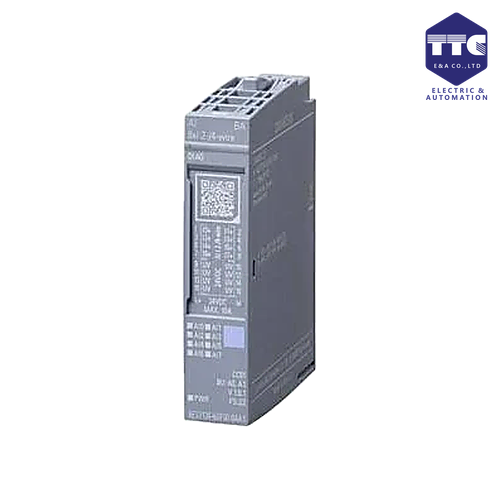

6ES7134-6GF00-0AA1 | ET 200SP AI 8xI 2-/4-wire BA
SIMATIC ET 200SP, Analog input module, AI 8XI 2-/4-wire Basic, suitable for BU type A0, A1, Color code CC01, Module diagnostics, 16 bit
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7134-6GF00-0AA1 | ET 200SP AI 8xI 2-/4-wire BA
🔰 Tổng quan
Siemens 6ES7134-6GF00-0AA1 (SIMATIC ET 200SP AI 8xI 2-/4-wire HF) là module đầu vào Analog (Analog Input Module) thuộc dòng SIMATIC ET 200SP của Siemens, được thiết kế để thu thập tín hiệu dòng điện (Current Input) với độ chính xác cao trong các hệ thống tự động hóa công nghiệp. Module cung cấp 8 kênh đầu vào analog độc lập, hỗ trợ kết nối cảm biến 2 dây (2-wire) và 4 dây (4-wire), phù hợp với các tín hiệu tiêu chuẩn 0–20 mA và 4–20 mA.
Thuộc phiên bản HF (High Feature), 6ES7134-6GF00-0AA1 được trang bị nhiều tính năng nâng cao như độ phân giải cao, khả năng chẩn đoán thông minh theo từng kênh, phát hiện đứt dây và giám sát giới hạn tín hiệu. Đây là giải pháp lý tưởng cho các ứng dụng đo lường, giám sát và điều khiển quá trình trong các nhà máy thông minh theo tiêu chuẩn Industry 4.0.
⚙️ Thiết kế & vận hành
Module AI 8xI 2-/4-wire HF được thiết kế theo tiêu chuẩn của hệ thống SIMATIC ET 200SP, giúp tối ưu hóa không gian lắp đặt và thuận tiện trong việc mở rộng hệ thống.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm diện tích tủ điện
- Lắp đặt trên BaseUnit ET 200SP
- Đấu nối nhanh bằng công nghệ Push-in
- Đèn LED hiển thị trạng thái hoạt động và chẩn đoán
- Hỗ trợ thay thế module nhanh chóng
- Khả năng chống nhiễu cao
- Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt
Thiết kế dạng mô-đun giúp việc lắp đặt, bảo trì và mở rộng hệ thống trở nên nhanh chóng, giảm thời gian dừng máy.
🔌 Khả năng đầu vào Analog
Module cung cấp 8 kênh đầu vào analog độc lập, đáp ứng yêu cầu thu thập nhiều tín hiệu đo lường trong cùng một trạm ET 200SP.
Đầu vào Analog (AI)
- 8 Analog Inputs (AI)
- Hỗ trợ cảm biến 2 dây (2-wire) và 4 dây (4-wire)
- Loại tín hiệu:
- 0...20 mA
- 4...20 mA
- Độ phân giải cao (High Feature)
- Cấu hình độc lập cho từng kênh
- Độ chính xác cao và khả năng chống nhiễu vượt trội
Module phù hợp để kết nối với:
- Cảm biến áp suất
- Cảm biến nhiệt độ (thông qua transmitter)
- Cảm biến lưu lượng
- Cảm biến mức
- Bộ truyền tín hiệu 4–20 mA
- Thiết bị đo lường công nghiệp
🌐 Kết nối & truyền thông
Module hoạt động trong hệ thống SIMATIC ET 200SP thông qua Interface Module (IM).
Khả năng tương thích
- SIMATIC ET 200SP
- PLC Siemens S7-1200
- PLC Siemens S7-1500
- PLC S7-300 (thông qua PROFIBUS/PROFINET Gateway)
- PLC S7-400 (thông qua PROFIBUS/PROFINET Gateway)
- WinCC
- SCADA
- Siemens TIA Portal
Việc truyền dữ liệu được thực hiện thông qua PROFINET hoặc PROFIBUS, tùy thuộc vào Interface Module sử dụng.
🚀 Hiệu năng & độ tin cậy
Phiên bản HF (High Feature) mang lại hiệu suất xử lý và khả năng chẩn đoán vượt trội.
Ưu điểm
- Thu thập tín hiệu với độ chính xác cao
- Độ phân giải cao
- Chẩn đoán lỗi riêng từng kênh
- Phát hiện đứt dây (Wire Break Detection)
- Giám sát quá giới hạn và dưới giới hạn tín hiệu
- Chống nhiễu tốt
- Hoạt động liên tục 24/7
- Độ ổn định và độ tin cậy cao
Các tính năng này giúp giảm thời gian bảo trì và nâng cao hiệu suất vận hành của toàn hệ thống.
💻 Lập trình & cấu hình
Module được cấu hình trực tiếp trên Siemens TIA Portal.
Hỗ trợ
- Cấu hình độc lập từng kênh
- Lựa chọn loại tín hiệu đầu vào
- Thiết lập tham số đo
- Chẩn đoán Online
- Giám sát giá trị analog theo thời gian thực
- Theo dõi trạng thái module
- Tích hợp hoàn toàn với hệ thống ET 200SP
TIA Portal giúp việc triển khai, cấu hình và bảo trì module trở nên nhanh chóng và hiệu quả.
🏭 Ứng dụng thực tế
Siemens 6ES7134-6GF00-0AA1 được ứng dụng rộng rãi trong:
- Hệ thống điều khiển quá trình (Process Automation)
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Nhà máy dược phẩm
- Trạm xử lý nước và nước thải
- Hệ thống HVAC
- Nhà máy điện
- Hệ thống năng lượng
- Dây chuyền sản xuất tự động
- Nhà máy thông minh (Smart Factory)
Module đặc biệt phù hợp với các ứng dụng yêu cầu số lượng lớn tín hiệu analog cùng độ chính xác và độ tin cậy cao.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7134-6GF00-0AA1 |
| Tên sản phẩm | SIMATIC ET 200SP, AI 8xI 2-/4-wire Basic |
| Dòng sản phẩm | SIMATIC ET 200SP – Analog Input Modules |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module đầu vào Analog AI 8×I 2-/4-wire Basic |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Số ngõ vào Analog (AI) | 8 kênh (Single-ended Analog Inputs) |
| Loại ngõ vào | Dòng điện (Current): 0–20 mA, 4–20 mA, ±20 mA |
| Độ phân giải | 16 bit |
| Giao tiếp | PROFIBUS (GSD Revision 3 và 5+), PROFINET (GSDML V2.45) thông qua Interface Module ET 200SP |

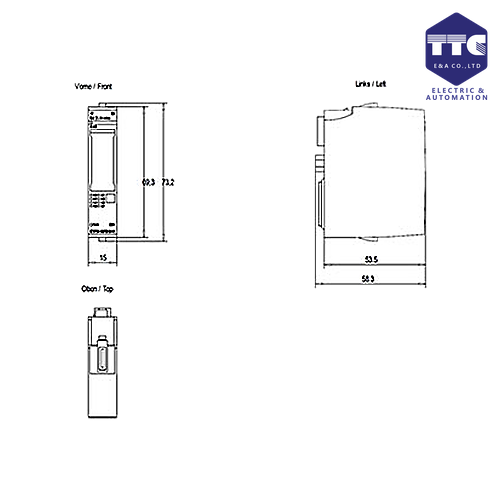

| Kích thước (W × H × D) | 15 × 73 × 58 mm |
| Khối lượng | 31 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +50°C (lắp dọc) |
| Kiểu lắp đặt | BaseUnit loại A0 hoặc A1; độ cao lắp đặt tối đa 5.000 m |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, UL, KC, RCM, EAC, ATEX, IECEx, FM, ABS, BV, DNV, LR, NK, RINA, RMRS, CCS, KR |
| Trạng thái sản phẩm | Active Product |
