6ED1055-1MB00-0BA2 | LOGO! DM8 12/24R
LOGO! DM8 12/24R expansion module, PS/I/O: 12, 24V/12V/24V/relay, 2 MW, 4 DI/4 DO for LOGO! 8
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ED1055-1MB00-0BA2 | LOGO! DM8 12/24R
🔰 Tổng quan
Siemens 6ED1055-1MB00-0BA2 (LOGO! DM8 24R) là module mở rộng Digital I/O thuộc dòng LOGO! 8 của Siemens, được thiết kế để mở rộng số lượng đầu vào và đầu ra số cho LOGO! 8 Logic Module. Module tích hợp 4 đầu vào số (DI) và 4 đầu ra relay (DO), sử dụng nguồn cấp 24 VDC, phù hợp cho các ứng dụng điều khiển máy móc nhỏ, tòa nhà thông minh và hệ thống tự động hóa đơn giản.
Nhờ khả năng mở rộng linh hoạt, cấu hình dễ dàng bằng LOGO! Soft Comfort và độ tin cậy cao, 6ED1055-1MB00-0BA2 là lựa chọn lý tưởng khi cần tăng số lượng I/O cho bộ điều khiển LOGO!.
⚙️ Thiết kế & vận hành
Module được thiết kế để lắp trực tiếp bên phải bộ điều khiển LOGO! 8.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, lắp trên thanh DIN Rail.
- Mở rộng trực tiếp cho LOGO! 8.
- Đèn LED hiển thị trạng thái từng kênh I/O.
- Đầu ra relay phù hợp điều khiển tải AC và DC.
- Hoạt động ổn định trong môi trường công nghiệp.
- Lắp đặt và đấu nối đơn giản.
🔌 Khả năng vào/ra số (Digital I/O)
Đầu vào số (Digital Inputs)
- 4 Digital Inputs (DI)
- Điện áp đầu vào: 24 VDC
Đầu ra số (Digital Outputs)
- 4 Digital Outputs (DO)
- Loại đầu ra: Relay
- Có thể điều khiển:
- Đèn báo
- Relay trung gian
- Contactor
- Van điện từ
- Động cơ nhỏ (qua contactor)
🌐 Khả năng tích hợp
Module tương thích với các bộ điều khiển LOGO! 8.
Hỗ trợ
- Siemens LOGO! 8 Base Module
- LOGO! Soft Comfort
- Màn hình LOGO! TDE
- Kết nối mạng Ethernet (thông qua LOGO! Base có Ethernet)
🚀 Hiệu năng & độ tin cậy
Tính năng nổi bật
- Mở rộng nhanh số lượng I/O.
- Đầu ra relay có tính linh hoạt cao.
- Độ tin cậy và tuổi thọ cao.
- Chống nhiễu tốt.
- Không yêu cầu cấu hình phức tạp.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
Module được nhận dạng tự động khi kết nối với LOGO! 8.
Hỗ trợ
- LOGO! Soft Comfort V8.x
- Online Diagnostics
- Cấu hình I/O mở rộng
- Giám sát trạng thái I/O
🏭 Ứng dụng thực tế
Siemens 6ED1055-1MB00-0BA2 được sử dụng trong:
- Điều khiển chiếu sáng
- Hệ thống bơm nước
- Điều khiển quạt thông gió
- Tủ điều khiển HVAC
- Máy đóng gói nhỏ
- Điều khiển cửa tự động
- Tự động hóa tòa nhà
- Hệ thống tưới tiêu
- Máy móc OEM quy mô nhỏ
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ED1055-1MB00-0BA2 |
| Tên sản phẩm | LOGO! DM8 12/24R Expansion Module, PS/I/O: 12/24 V DC, 4 DI/4 DO Relay |
| Dòng sản phẩm | LOGO! 8 (Module mở rộng) |
| Hãng | Siemens |
| Loại thiết bị | Module mở rộng I/O (DM8) |
| Điện áp cấp | 12 V DC / 24 V DC |
| Dải điện áp hoạt động | 10.8 – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 4 Digital Inputs (DI) |
| Ngõ ra số | 4 Digital Outputs (DO) |
| Loại ngõ vào | Mức logic "0": < 5 V DC; Mức logic "1": > 8.5 V DC |
| Loại ngõ ra | Relay, tải tối đa 5 A (tải thuần trở), 3 A (tải cảm), công suất đóng cắt tối đa 1000 W đối với tải đèn |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có (Module mở rộng, sử dụng bộ nhớ của LOGO! Base Module) |
| Giao tiếp | Kết nối trực tiếp với LOGO! 8 Base Module thông qua bus mở rộng |
| Web server | Không có |
| Power reserve | Không áp dụng |

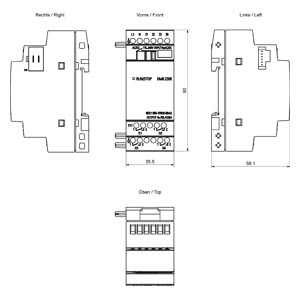

| Kích thước (W × H × D) | 35.5 × 90 × 58 mm |
| Khối l |
