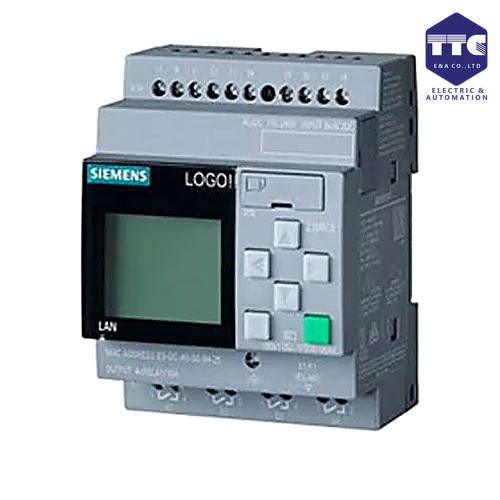

6ED1052-1MD08-0BA2 | LOGO!12/24RCE, 8DI(4AI)/4DO, 400 Blocks
LOGO! 12/24RCE, logic module, display power supply / I/O: 12/ 24 V DC/relay, 8 DI (4 AI)/4 DO, memory 400 blocks, modularly expandable, Ethernet, integrated web server, data log, user-defined web pages, standard microSD card for LOGO! Soft Comfort V8.4 or higher, older projects executable cloud connection, MQTT in all LOGO! 8.4 basic units
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ED1052-1MD08-0BA2 | LOGO!12/24RCE, 8DI(4AI)/4DO, 400 Blocks
🔰 Tổng quan
Siemens 6ED1052-1MD08-0BA2 (LOGO! 12/24RCE) là bộ điều khiển logic lập trình (Logic Module) thuộc thế hệ LOGO! 8.4 của Siemens, được thiết kế cho các ứng dụng điều khiển và tự động hóa quy mô nhỏ đến trung bình. Thiết bị tích hợp màn hình hiển thị, bàn phím lập trình, cổng Ethernet, Web Server và khả năng mở rộng linh hoạt, giúp người dùng dễ dàng xây dựng các hệ thống điều khiển thông minh với chi phí tối ưu.
LOGO! 12/24RCE phù hợp cho các ứng dụng điều khiển máy móc, hệ thống chiếu sáng, HVAC, bơm nước, tòa nhà thông minh, dây chuyền sản xuất nhỏ và nhiều giải pháp tự động hóa khác.
⚙️ Thiết kế & vận hành
LOGO! 12/24RCE có thiết kế nhỏ gọn, hiện đại và được tối ưu cho việc lắp đặt trong tủ điện công nghiệp.
Đặc điểm nổi bật
- Màn hình LCD tích hợp có đèn nền
- Bàn phím điều khiển trực tiếp trên thiết bị
- Thiết kế nhỏ gọn, tiết kiệm không gian
- Lắp đặt trên thanh DIN Rail tiêu chuẩn
- Đèn LED hiển thị trạng thái nguồn, đầu vào và đầu ra
- Hỗ trợ vận hành liên tục 24/7
Người dùng có thể theo dõi trạng thái hệ thống và thực hiện các thao tác cơ bản ngay trên màn hình mà không cần kết nối máy tính.
🔌 Khả năng vào/ra (I/O)
LOGO! 12/24RCE tích hợp sẵn các đầu vào và đầu ra đáp ứng nhiều nhu cầu điều khiển.
Đầu vào
- 8 Digital Inputs (DI)
- Trong đó 4 đầu vào có thể sử dụng làm Analog Input (0–10 VDC)
Đầu ra
- 4 Relay Outputs
- Điều khiển tải AC hoặc DC
- Phù hợp với relay trung gian, contactor, van điện từ, đèn báo, bơm và quạt
Thiết bị hỗ trợ mở rộng thêm nhiều module I/O khi hệ thống cần tăng số lượng tín hiệu.
🌐 Kết nối & truyền thông
LOGO! 12/24RCE được tích hợp sẵn Ethernet, giúp kết nối dễ dàng với các thiết bị khác trong hệ thống.
Giao diện truyền thông
- 1 cổng Ethernet RJ45 (10/100 Mbps)
Chức năng truyền thông
- Ethernet
- TCP/IP
- LOGO! Ethernet Communication
- Modbus TCP (Client/Server)
- Kết nối HMI
- Kết nối PLC Siemens
- Gửi Email thông báo (SMTP)
- Đồng bộ thời gian qua NTP
Thiết bị hỗ trợ truyền thông nhanh và dễ dàng tích hợp vào hệ thống tự động hóa hiện đại.
🌍 Web Server & Giám sát từ xa
Một trong những ưu điểm nổi bật của LOGO! 12/24RCE là Web Server tích hợp.
Chức năng
- Giám sát trạng thái hệ thống qua trình duyệt web
- Điều khiển từ xa
- Hiển thị dữ liệu vận hành
- Tạo trang Web tùy chỉnh (User-defined Web Pages)
- Truy cập từ máy tính, điện thoại hoặc máy tính bảng trong cùng mạng
Tính năng này giúp giảm chi phí triển khai HMI cho các ứng dụng đơn giản.
🚀 Hiệu năng & bộ nhớ
LOGO! 12/24RCE mang lại hiệu năng ổn định và đáp ứng tốt các ứng dụng điều khiển vừa và nhỏ.
Thông số nổi bật
- Bộ nhớ chương trình lên đến 400 Function Blocks
- Đồng hồ thời gian thực (RTC) tích hợp, không cần pin
- Hỗ trợ lưu trữ dữ liệu trên microSD Card
- Data Logging
- Lưu trữ công thức (Recipe)
- Web Server tích hợp
Khả năng lưu trữ và xử lý của thiết bị đáp ứng tốt các ứng dụng tự động hóa hiện đại.
💻 Lập trình & cấu hình
LOGO! 12/24RCE được lập trình bằng phần mềm LOGO! Soft Comfort V8.4 hoặc phiên bản mới hơn.
Hỗ trợ
- Function Block Diagram (FBD)
- Ladder Diagram (LAD)
- Mô phỏng chương trình
- Chẩn đoán trực tuyến
- Quản lý truyền thông Ethernet
- Sao lưu và khôi phục chương trình
Giao diện trực quan giúp người dùng dễ dàng thiết kế và triển khai các ứng dụng điều khiển.
🏭 Ứng dụng thực tế
Siemens 6ED1052-1MD08-0BA2 được ứng dụng rộng rãi trong:
- Điều khiển máy móc
- Điều khiển bơm nước
- Hệ thống HVAC
- Điều khiển chiếu sáng
- Tòa nhà thông minh (Building Automation)
- Hệ thống tưới tiêu tự động
- Máy đóng gói
- Điều khiển băng tải
- Hệ thống năng lượng mặt trời
- Dây chuyền sản xuất quy mô nhỏ và vừa
LOGO! 12/24RCE là giải pháp điều khiển linh hoạt, tiết kiệm và dễ triển khai cho nhiều ngành công nghiệp.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ED1052-1MD08-0BA2 |
| Tên sản phẩm | LOGO! 12/24RCE Logic Module |
| Dòng sản phẩm | LOGO! 12/24RCE |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module điều khiển logic có màn hình (Basic Module cho LOGO! 8) |
| Nguồn cấp | 12 V DC / 24 V DC |
| Điện áp hoạt động | 10.8 V DC đến 28.8 V DC |
| Ngõ vào số (DI) | 8 Digital Inputs (trong đó 4 ngõ có thể sử dụng làm Analog Inputs 0–10 V) |
| Ngõ ra số (DO) | 4 Digital Outputs |
| Loại ngõ ra | Relay Outputs |
| Màn hình hiển thị | Có màn hình LCD tích hợp |
| Bộ nhớ chương trình | 400 Function Blocks |
| Khe cắm thẻ nhớ | Hỗ trợ thẻ nhớ microSD tiêu chuẩn |
| Giao tiếp truyền thông | Ethernet, Web Server, Data Log, User-defined Web Pages, MQTT, Cloud Connection, LOGO! Soft Comfort V8.4 trở lên |
| Web Server | Có (tích hợp sẵn) |
| Thời gian duy trì dữ liệu | 480 giờ |
| Kích thước (W × H × D) | 71.5 × 90 × 60 mm |
| Khối lượng | 0.269 kg |
| Nhiệt độ hoạt động | -20°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Kiểu lắp đặt | Gắn trên thanh DIN Rail 35 mm, chiều rộng 4 Module (4 SU) |
| Chứng nhận | CE, CSA, UL, FM, Marine Approval, EU Declaration of Conformity, UK Declaration of Conformity, RCM, KC |
| Trạng thái sản phẩm | Active Product |
