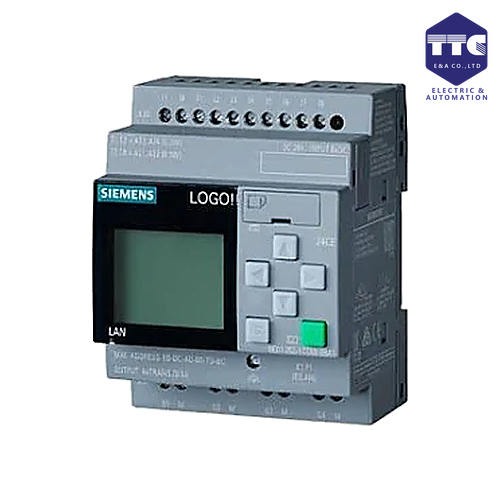

6ED1052-1FB08-0BA2 | LOGO! 230RCE
LOGO! 230RCE,logic module, display power supply / I/O: 115 V/230 V/relay, 8 DI/4 DO, memory 400 blocks, modularly expandable, Ethernet, integrated web server, data log, user-defined web pages, standard microSD card for LOGO! Soft Comfort V8.4 or higher, older projects executable cloud connection, MQTT in all LOGO! 8.4 basic units
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ED1052-1FB08-0BA2 | LOGO! 230RCE
6ES7972-0BB52-0XA0
🔰 Tổng quan
Siemens 6ES7972-0BB52-0XA0 (SIMATIC NET PROFIBUS Bus Connector RS485 FastConnect) là đầu nối truyền thông PROFIBUS DP/MPI thuộc dòng SIMATIC NET, được thiết kế để kết nối các thiết bị tự động hóa Siemens với mạng PROFIBUS thông qua giao diện RS485. Sản phẩm hỗ trợ công nghệ FastConnect, giúp đấu nối cáp nhanh, chính xác và giảm thời gian lắp đặt.
Model 6ES7972-0BB52-0XA0 được tích hợp cổng PG (Programming Device), cho phép kết nối máy tính lập trình hoặc thiết bị chẩn đoán mà không cần ngắt kết nối mạng PROFIBUS hiện hữu, rất thuận tiện cho việc bảo trì và vận hành hệ thống.
⚙️ Thiết kế & vận hành
Đầu nối PROFIBUS được thiết kế chuyên dụng cho môi trường công nghiệp, đảm bảo độ bền và độ tin cậy cao.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn.
- Hỗ trợ công nghệ FastConnect giúp đấu nối nhanh.
- Tích hợp cổng PG để lập trình và chẩn đoán.
- Tích hợp điện trở kết thúc tuyến (Termination Resistor) có thể bật/tắt.
- Góc thoát cáp 90°, thuận tiện lắp đặt trong tủ điện.
- Chống nhiễu điện từ (EMC) tốt.
🔌 Khả năng kết nối
Đầu nối được sử dụng để kết nối các thiết bị trên mạng PROFIBUS.
Giao diện truyền thông
- PROFIBUS DP
- MPI
- Chuẩn vật lý RS485
- Cổng PG tích hợp
Tốc độ truyền
- 9.6 kbps đến 12 Mbps
Kết nối cáp
- Hỗ trợ cáp PROFIBUS FastConnect
- Tương thích với cáp PROFIBUS tiêu chuẩn Siemens
🌐 Khả năng tương thích
Tương thích với hầu hết các thiết bị sử dụng PROFIBUS.
Thiết bị hỗ trợ
- PLC SIMATIC S7-300
- PLC SIMATIC S7-400
- ET 200M
- ET 200S
- SIMATIC HMI
- Biến tần SINAMICS hỗ trợ PROFIBUS
- Thiết bị trường PROFIBUS DP
- Hệ thống SCADA
🚀 Hiệu năng & độ tin cậy
Bus Connector Siemens được thiết kế để đảm bảo truyền thông ổn định trong môi trường công nghiệp.
Tính năng nổi bật
- Hỗ trợ tốc độ truyền lên đến 12 Mbps.
- Kết nối chắc chắn và ổn định.
- Chống nhiễu điện từ cao.
- Đấu nối nhanh bằng công nghệ FastConnect.
- Chẩn đoán và lập trình thuận tiện nhờ cổng PG.
- Hoạt động liên tục 24/7.
💾 Lắp đặt & cấu hình
Đầu nối không yêu cầu cấu hình phần mềm, chỉ cần lắp đặt đúng chuẩn PROFIBUS.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal
- PROFIBUS DP
- MPI
- Chẩn đoán mạng PROFIBUS
🏭 Ứng dụng thực tế
Siemens 6ES7972-0BB52-0XA0 được sử dụng trong:
- Hệ thống PLC SIMATIC S7-300
- Hệ thống PLC SIMATIC S7-400
- ET 200M
- ET 200S
- Dây chuyền sản xuất tự động
- Hệ thống điều khiển quá trình
- Nhà máy xi măng
- Nhà máy hóa chất
- Trạm xử lý nước và nước thải
- Hệ thống SCADA
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ED1052-1FB08-0BA2 |
| Tên sản phẩm | LOGO! 230RCE |
| Dòng sản phẩm | LOGO! 8 |
| Hãng | Siemens |
| Loại thiết bị | Logic module (Basic Module) có màn hình |
| Điện áp cấp | 115/230 V AC/DC |
| Dải điện áp hoạt động | 85...265 V AC (50/60 Hz); 110...250 V DC |
| Tần số | 50/60 Hz |
| Ngõ vào số | 8 DI (115/230 V AC/DC) |
| Ngõ ra số | 4 DO |
| Loại ngõ ra | Relay, 10 A |
| Màn hình | Có màn hình LCD tích hợp có đèn nền |
| Đồng hồ thời gian thực (RTC) | Có |
| Bộ nhớ chương trình | 400 function blocks |
| Giao tiếp | Ethernet (RJ45), LOGO! Soft Comfort V8.3/V8.4 trở lên, S7 Communication, Modbus TCP, Web Server, Data Log, Cloud Connection, MQTT |
| Web server | Có |
| Power reserve | Khoảng 480 giờ (RTC backup) |
| Kích thước (W × H × D) | 72 × 90 × 60 mm |
| Khối lượng | Khoảng 270 g |
| Nhiệt độ hoạt động | -20°C đến +55°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN rail 35 mm, rộng 4 module (4 MW), hỗ trợ mở rộng với các module LOGO! 8 |
| Chứng nhận | CE, CSA, UL, FM, Marine Approval, RCM, KC, EAC, EU Declaration of Conformity, UK Declaration of Conformity |
| Trạng thái sản phẩm | Active Product |
