🔰 Tổng quan

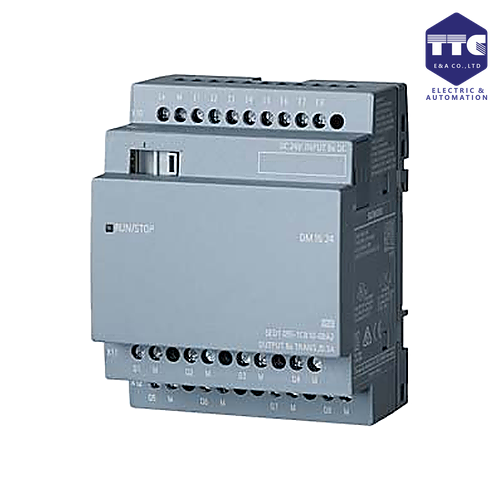

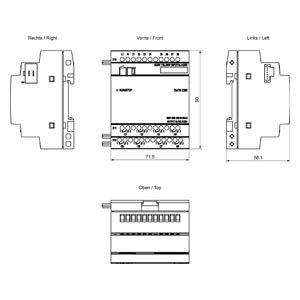

Siemens 6ED1055-1CB10-0BA2 là module mở rộng SIMATIC LOGO! DM16 24R, thuộc dòng SIMATIC LOGO! 8. Module được sử dụng để mở rộng số lượng ngõ vào và ngõ ra Digital cho bộ điều khiển LOGO!.

Thiết bị phù hợp với các hệ thống tự động hóa quy mô nhỏ và vừa, đặc biệt trong các ứng dụng điều khiển chiếu sáng, bơm, quạt, cửa, HVAC, máy móc và hệ thống kỹ thuật tòa nhà.

🔌 Chức năng chính

6ED1055-1CB10-0BA2 có nhiệm vụ:

• Mở rộng số lượng I/O Digital cho LOGO!.
• Nhận tín hiệu từ cảm biến, công tắc và nút nhấn.
• Xuất tín hiệu điều khiển đến các thiết bị chấp hành.
• Tăng khả năng điều khiển của bộ LOGO! mà không cần thay CPU.

Đặc điểm

• Dòng: SIMATIC LOGO!.
• Phiên bản: LOGO! 8.
• Model: DM16 24R.
• Loại: Digital Expansion Module.
• Ngõ vào: 8 DI.
• Ngõ ra: 8 DO Relay.
• Nguồn/tín hiệu: 24 V.

⚡ Ngõ vào Digital

Module cung cấp 8 ngõ vào Digital, dùng để tiếp nhận tín hiệu ON/OFF từ các thiết bị bên ngoài.

Có thể kết nối:

• Nút nhấn.
• Công tắc.
• Cảm biến quang.
• Cảm biến tiệm cận.
• Công tắc hành trình.
• Relay.
• Tín hiệu trạng thái máy.

Mô hình

Cảm biến / Công tắc → DM16 24R → LOGO! → Chương trình điều khiển

LOGO! sẽ xử lý các tín hiệu đầu vào theo chương trình đã được lập trình.

🔧 Ngõ ra Relay

Module có 8 ngõ ra Digital dạng relay, cho phép điều khiển nhiều thiết bị chấp hành.

Có thể sử dụng để điều khiển:

• Đèn.
• Relay trung gian.
• Contactor.
• Van điện từ.
• Bơm.
• Quạt.
• Cơ cấu chấp hành.

Mô hình

LOGO! → DM16 24R → DO Relay → Thiết bị

Ngõ ra relay giúp module có khả năng đóng/cắt nhiều loại tải phù hợp với thông số của tiếp điểm.

⚠️ Đối với động cơ hoặc tải công suất lớn, nên sử dụng contactor/relay trung gian và thiết bị bảo vệ thích hợp.

⚙️ Thiết kế & vận hành

6ED1055-1CB10-0BA2 được sử dụng làm module mở rộng cho bộ điều khiển SIMATIC LOGO! 8.

Mô hình hệ thống

LOGO! Base Module
↓
DM16 24R
↓
8 DI + 8 DO Relay
↓
Cảm biến / Thiết bị chấp hành

Module giúp tăng đáng kể số lượng I/O của hệ thống, phù hợp khi bộ LOGO! cơ bản không còn đủ số lượng điểm điều khiển.

🧩 Khả năng mở rộng

Module có thể kết hợp với các thành phần khác trong hệ thống LOGO!:

• LOGO! 8 Base Module.
• Digital Expansion Module.
• Analog Module.
• Communication Module.
• HMI và các thiết bị điều khiển khác.

Hệ thống có thể được mở rộng tùy theo số lượng tín hiệu và yêu cầu của ứng dụng.

💻 Lập trình & cấu hình

Hệ thống LOGO! được lập trình bằng LOGO! Soft Comfort.

Có thể sử dụng module cho các chức năng:

• Điều khiển ON/OFF.
• Timer.
• Counter.
• Logic AND/OR.
• Điều khiển tuần tự.
• Điều khiển bơm.
• Điều khiển quạt.
• Điều khiển chiếu sáng.
• Điều khiển cửa.
• Liên động thiết bị.

Ví dụ

Cảm biến mức → DI → LOGO! → DO Relay → Contactor → Bơm

Khi mức nước xuống dưới giá trị cài đặt, LOGO! có thể kích ngõ ra để khởi động bơm.

🏭 Ứng dụng thực tế

Siemens 6ED1055-1CB10-0BA2 thường được sử dụng trong:

• Hệ thống chiếu sáng.
• Điều khiển bơm.
• Điều khiển quạt.
• Hệ thống HVAC.
• Cửa tự động.
• Hệ thống cấp thoát nước.
• Máy móc nhỏ.
• Tủ điều khiển.
• Hệ thống kỹ thuật tòa nhà.
• Các ứng dụng tự động hóa quy mô nhỏ.
