🔰 Tổng quan

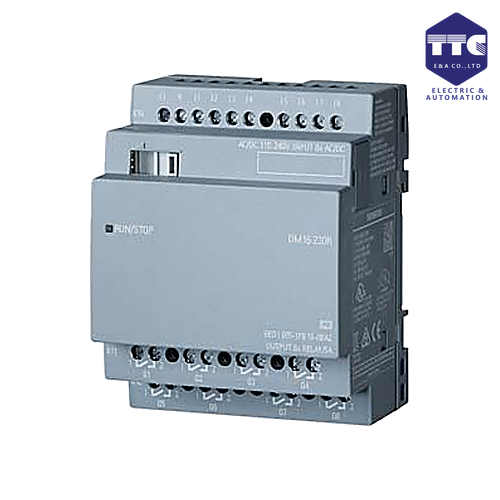

Siemens 6ED1055-1FB10-0BA2 là module mở rộng SIMATIC LOGO! DM8 230R, thuộc dòng SIMATIC LOGO! 8. Đây là module Digital I/O được sử dụng để mở rộng số lượng ngõ vào và ngõ ra cho bộ điều khiển LOGO!.

Module phù hợp với các hệ thống điều khiển nhỏ như chiếu sáng, bơm, quạt, cửa tự động, HVAC và các máy móc đơn giản.

🔌 Chức năng chính

6ED1055-1FB10-0BA2 có nhiệm vụ:

• Mở rộng số lượng I/O cho LOGO!.
• Nhận tín hiệu Digital từ công tắc, cảm biến và thiết bị điều khiển.
• Xuất tín hiệu điều khiển đến relay, contactor, đèn, van...
• Tăng khả năng điều khiển của bộ LOGO! cơ bản.

Đặc điểm

• Dòng: SIMATIC LOGO!.
• Phiên bản: LOGO! 8.
• Model: DM8 230R.
• Loại: Digital Module.
• Ngõ vào: 4 DI.
• Ngõ ra: 4 DO relay.

⚡ Ngõ vào Digital

Module cung cấp 4 ngõ vào Digital, dùng để nhận các tín hiệu ON/OFF từ thiết bị bên ngoài.

Có thể kết nối:

• Nút nhấn.
• Công tắc.
• Công tắc hành trình.
• Cảm biến.
• Relay.
• Tín hiệu trạng thái thiết bị.

Mô hình

Cảm biến / Công tắc → DM8 230R → LOGO! → Chương trình điều khiển

Khi tín hiệu đầu vào thay đổi, LOGO! sẽ xử lý theo chương trình đã lập trình.

🔧 Ngõ ra Relay

Module có 4 ngõ ra relay, dùng để điều khiển các thiết bị bên ngoài.

Có thể sử dụng để điều khiển:

• Đèn.
• Relay trung gian.
• Contactor.
• Van điện từ.
• Quạt.
• Bơm.
• Thiết bị chấp hành khác.

Mô hình

LOGO! → DM8 230R → Relay Output → Thiết bị

Ngõ ra relay có ưu điểm là có thể đóng/cắt các loại tải phù hợp với thông số tiếp điểm.

⚠️ Với động cơ hoặc tải công suất lớn, nên sử dụng contactor và thiết bị bảo vệ phù hợp.

⚙️ Thiết kế & vận hành

6ED1055-1FB10-0BA2 được sử dụng như một module mở rộng cho bộ điều khiển LOGO!.

Mô hình

LOGO! Base Module
↓
DM8 230R
↓
Thiết bị hiện trường

Module được gắn liền với hệ thống LOGO!, giúp tăng số lượng I/O mà không cần sử dụng một bộ điều khiển PLC lớn hơn.

🧩 Khả năng mở rộng

Module có thể được sử dụng để mở rộng hệ thống LOGO! theo nhu cầu thực tế.

Có thể kết hợp với:

• LOGO! 8 Base Module.
• Các Digital Module.
• Analog Module.
• Communication Module.
• Các thiết bị điều khiển và giám sát khác.

Nhờ thiết kế module hóa, hệ thống có thể mở rộng từng bước khi số lượng tín hiệu tăng lên.

💻 Lập trình & cấu hình

Hệ thống LOGO! có thể được lập trình bằng LOGO! Soft Comfort.

Có thể xây dựng các chương trình:

• Điều khiển đèn.
• Điều khiển bơm.
• Điều khiển quạt.
• Điều khiển cửa.
• Timer.
• Counter.
• Logic AND/OR.
• Điều khiển tuần tự.
• Liên động thiết bị.

Ví dụ

Nút nhấn → DI → LOGO! → DO Relay → Contactor → Động cơ

Người dùng có thể thiết lập logic để động cơ hoạt động theo thời gian hoặc điều kiện mong muốn.

🏭 Ứng dụng thực tế

Siemens 6ED1055-1FB10-0BA2 thường được sử dụng trong:

• Điều khiển chiếu sáng.
• Điều khiển bơm.
• Điều khiển quạt.
• Hệ thống HVAC.
• Cửa tự động.
• Máy móc nhỏ.
• Hệ thống cấp thoát nước.
• Tủ điện dân dụng và công nghiệp.
• Các hệ thống tự động hóa quy mô nhỏ.
