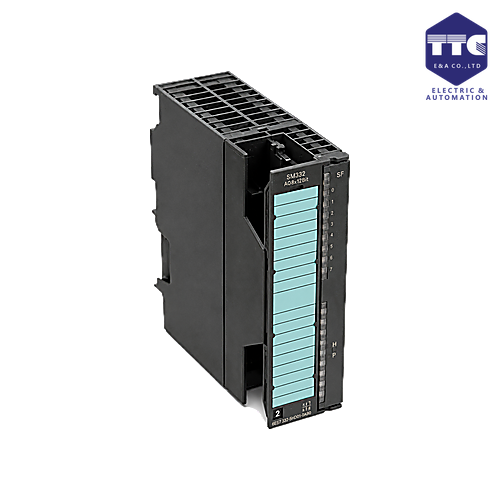

6ES7338-4BC01-0AB0 | MÔ ĐUN POS SM 338
SIMATIC S7-300, Signal module for 3 SSI encoders for reading in the position value with 2 FREEZE inputs, 1x 20-pole Supports isochronous mode
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7338-4BC01-0AB0 | MÔ ĐUN POS SM 338
🔰 Tổng quan
Siemens 6ES7338-4BC01-0AB0 (SIMATIC S7-300 SM 338 Positioning Module) là module định vị (Positioning Module) thuộc dòng SIMATIC S7-300, được thiết kế để điều khiển các trục chuyển động và các ứng dụng định vị chính xác trong hệ thống tự động hóa. Module hỗ trợ điều khiển động cơ bước (Stepper Motor) và động cơ servo thông qua tín hiệu xung tốc độ cao, đáp ứng các yêu cầu về điều khiển vị trí, tốc độ và chuyển động trong máy móc công nghiệp.
Với khả năng xử lý tốc độ cao, tích hợp chặt chẽ với PLC SIMATIC S7-300 và cấu hình dễ dàng bằng STEP 7, 6ES7338-4BC01-0AB0 là giải pháp phù hợp cho các ứng dụng như máy cắt, máy đóng gói, máy dán nhãn, băng tải định vị và các hệ thống điều khiển chuyển động.
⚙️ Thiết kế & vận hành
Module SM 338 được thiết kế dành riêng cho các ứng dụng Motion Control trong môi trường công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn.
- Lắp trực tiếp trên rack SIMATIC S7-300.
- Tích hợp chức năng điều khiển định vị.
- Đèn LED hiển thị trạng thái hoạt động và chẩn đoán lỗi.
- Khả năng chống nhiễu điện từ (EMC) cao.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Khả năng điều khiển
Module hỗ trợ điều khiển chuyển động chính xác thông qua tín hiệu xung.
Chức năng chính
- Điều khiển vị trí (Positioning Control)
- Điều khiển tốc độ (Speed Control)
- Điều khiển chuyển động theo quỹ đạo
- Phát xung tốc độ cao (Pulse Output)
- Đọc tín hiệu Encoder
- Điều khiển động cơ bước và servo
Thiết bị có thể kết nối
- Động cơ Servo
- Động cơ bước (Stepper Motor)
- Bộ khuếch đại Servo (Servo Drive)
- Encoder Incremental
- Công tắc hành trình
- Cảm biến Home Position
- Bộ truyền động tuyến tính
🌐 Khả năng tích hợp
Module tích hợp dễ dàng với hệ thống SIMATIC S7-300.
Hỗ trợ kết nối
- PLC SIMATIC S7-300
- SIMATIC HMI
- WinCC / SCADA
- PROFIBUS DP
- PROFINET (thông qua CPU hoặc module truyền thông)
- Hệ thống ET 200M (qua PLC)
🚀 Hiệu năng & độ tin cậy
SM 338 được thiết kế để đáp ứng các ứng dụng yêu cầu độ chính xác cao.
Tính năng nổi bật
- Điều khiển chuyển động chính xác.
- Hỗ trợ phát xung tốc độ cao.
- Hỗ trợ phản hồi Encoder.
- Đồng bộ hóa chuyển động.
- Chẩn đoán lỗi nhanh.
- Hoạt động liên tục 24/7.
- Độ ổn định và độ tin cậy cao.
💾 Cấu hình & lập trình
Module được cấu hình thông qua phần mềm Siemens.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal (đối với dự án chuyển đổi S7-300)
- Cấu hình Positioning Module
- Chẩn đoán Online
- Theo dõi trạng thái chuyển động theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7338-4BC01-0AB0 được sử dụng trong:
- Máy đóng gói
- Máy cắt
- Máy dán nhãn
- Máy in công nghiệp
- Hệ thống băng tải định vị
- Robot đơn giản
- Máy CNC quy mô nhỏ
- Hệ thống cấp phôi
- Dây chuyền lắp ráp tự động
- Điều khiển cơ cấu tuyến tính
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7338-4BC01-0AB0 |
| Tên sản phẩm | SIMATIC S7-300, SM 338 Positioning Module |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | Module định vị (Positioning Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | 8 Digital Inputs (24 V DC) |
| Ngõ ra số | 8 Digital Outputs (24 V DC) |
| Loại ngõ ra | Transistor (24 V DC) |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có thông tin công bố |
| Giao tiếp | Backplane Bus SIMATIC S7-300; SSI encoder interface; Incremental encoder interface; PROFIBUS DP (thông qua CPU) |
| Web server | Không |
| Power reserve | Không có thông tin công bố |
| Chức năng điều khiển | Điều khiển vị trí 1 trục (single-axis positioning), hỗ trợ điều khiển động cơ bước (Stepper) và servo |
| Encoder hỗ trợ | Incremental encoder (TTL/HTL), SSI absolute encoder |
| Đầu ra xung | Pulse/Direction (PTO), CW/CCW |
| Kích thước (W × H × D) | 80 × 125 × 120 mm |
| Khối lượng | Khoảng 350 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN của hệ thống SIMATIC S7-300 |
| Chứng nhận | CE, cULus (UL/CSA), FM, ATEX, IECEx, RCM, EAC, Marine approvals (ABS, BV, DNV, LR, NK, RINA, CCS) |
| Trạng thái sản phẩm | Active Product |
