6ES7332-5HF00-0AB0 | SM332, 8AA, U/I, 11/12Bit
SIMATIC S7-300, analog output SM 332, isolated, 8 AO, U/I; diagnostics; resolution 11/12 bits, 40-pole, removing and inserting with active backplane bus possible
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7332-5HF00-0AB0 | SM332, 8AA, U/I, 11/12Bit
🔰 Tổng quan

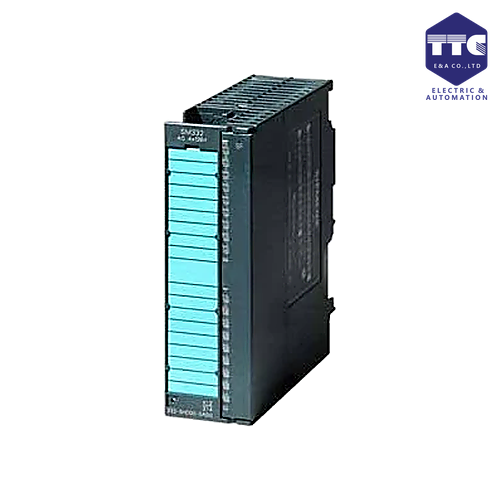

Siemens 6ES7332-5HF00-0AB0 (SIMATIC S7-300 SM 332 Analog Output) là module đầu ra tương tự (Analog Output Module) thuộc dòng SIMATIC S7-300, được thiết kế để mở rộng khả năng xuất tín hiệu analog cho hệ thống PLC. Module cung cấp 8 kênh đầu ra analog (8 AO) với khả năng xuất tín hiệu điện áp (Voltage) hoặc dòng điện (Current) có độ chính xác cao, phù hợp để điều khiển biến tần, van điều khiển, bộ truyền động, bộ điều khiển nhiệt độ và các thiết bị chấp hành analog khác.
Với hiệu suất ổn định, độ phân giải cao và khả năng tích hợp dễ dàng vào hệ thống SIMATIC S7-300, 6ES7332-5HF00-0AB0 được sử dụng rộng rãi trong các hệ thống điều khiển quá trình, dây chuyền sản xuất, xử lý nước, HVAC và nhiều ứng dụng tự động hóa công nghiệp.
⚙️ Thiết kế & vận hành
Module SM 332 được thiết kế chuyên dụng cho môi trường công nghiệp, đảm bảo độ tin cậy và tuổi thọ cao.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn.
- Lắp trực tiếp trên rack SIMATIC S7-300.
- Đèn LED hiển thị trạng thái hoạt động và lỗi.
- Đấu nối thuận tiện bằng Front Connector.
- Khả năng chống nhiễu điện từ (EMC) cao.
- Hoạt động ổn định liên tục 24/7.
🔌 Khả năng đầu ra Analog
Module hỗ trợ nhiều chuẩn tín hiệu analog để đáp ứng đa dạng ứng dụng điều khiển.
Thông số đầu ra
- 8 kênh Analog Output (AO)
- Hỗ trợ tín hiệu điện áp:
- ±10 V
- 0…10 V
- 1…5 V
- Hỗ trợ tín hiệu dòng điện:
- 0…20 mA
- 4…20 mA
- ±20 mA
- Độ phân giải: 12 bit
- Chẩn đoán lỗi và bảo vệ ngắn mạch.
Thiết bị có thể điều khiển
- Biến tần Siemens SINAMICS
- Van điều khiển tuyến tính
- Van tỷ lệ (Proportional Valve)
- Bộ truyền động (Actuator)
- Bộ điều khiển nhiệt độ
- Thiết bị đo lường
- Bộ điều khiển tốc độ
- Các thiết bị nhận tín hiệu analog tiêu chuẩn
🌐 Khả năng tích hợp
Module tương thích với nhiều thành phần trong hệ thống SIMATIC.
Hỗ trợ kết nối
- PLC SIMATIC S7-300
- ET 200M (qua IM 153)
- SIMATIC HMI
- WinCC / SCADA
- PROFIBUS DP
- PROFINET (thông qua CPU hoặc module truyền thông)
🚀 Hiệu năng & độ tin cậy
SM 332 được tối ưu để cung cấp tín hiệu điều khiển analog ổn định và chính xác.
Tính năng nổi bật
- Độ chính xác cao.
- Độ phân giải 12 bit.
- Thời gian cập nhật nhanh.
- Chẩn đoán lỗi từng kênh.
- Chống nhiễu tốt.
- Hoạt động liên tục 24/7.
- Độ ổn định và tuổi thọ cao.
💾 Cấu hình & lập trình
Module được cấu hình và quản lý bằng phần mềm kỹ thuật của Siemens.
Hỗ trợ
- STEP 7
- SIMATIC Manager
- TIA Portal (đối với dự án hỗ trợ S7-300)
- Chẩn đoán Online
- Theo dõi trạng thái đầu ra analog theo thời gian thực
🏭 Ứng dụng thực tế
Siemens 6ES7332-5HF00-0AB0 được sử dụng rộng rãi trong:
- Điều khiển biến tần
- Điều khiển van tuyến tính
- Điều khiển van tỷ lệ
- Dây chuyền sản xuất tự động
- Trạm xử lý nước và nước thải
- Nhà máy hóa chất
- Nhà máy thực phẩm và đồ uống
- Hệ thống HVAC
- Điều khiển nhiệt độ
- Hệ thống SCADA và điều khiển quá trình
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7332-5HF00-0AB0 |
| Tên sản phẩm | SIMATIC S7-300, SM 332 Analog Output 8AO |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | Module đầu ra tương tự (Analog Output Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 V DC – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có |
| Ngõ ra số | 8 Analog Outputs (AO) |
| Loại ngõ ra | Điện áp/Dòng điện (Voltage/Current) |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | Backplane Bus SIMATIC S7-300 |
| Web server | Không |
| Power reserve | Không có thông tin công bố |
| Độ phân giải | 11 bit + dấu (điện áp), 12 bit (dòng điện) |
| Dải tín hiệu đầu ra | ±10 V, 0–10 V, 1–5 V, 0–20 mA, 4–20 mA |
| Thời gian chuyển đổi | Khoảng 0.8 ms/kênh |
| Kích thước (W × H × D) | 80 × 125 × 120 mm |
| Khối lượng | Khoảng 350 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên thanh DIN của hệ thống SIMATIC S7-300 hoặc ET 200M |
| Chứng nhận | CE, cULus (UL/CSA), FM, ATEX, IECEx, RCM, EAC, Marine approvals (ABS, BV, DNV, LR, NK, RINA, CCS) |
| Trạng thái sản phẩm | Active Product |
