🔰 Tổng quan

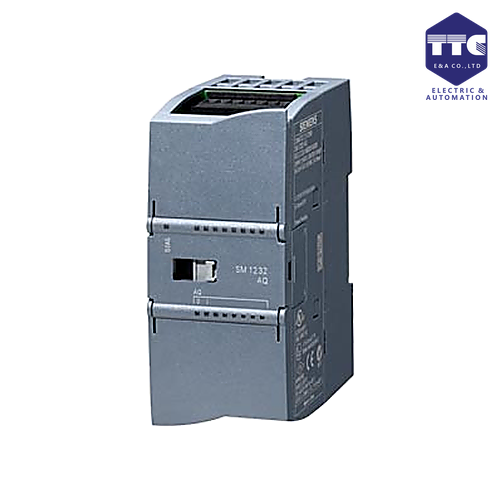

Siemens 6ES7232-4HB32-0XB0 là module tín hiệu Analog Output SM 1232 thuộc dòng SIMATIC S7-1200, được sử dụng để mở rộng ngõ ra analog cho PLC S7-1200.

Module phù hợp với các hệ thống cần xuất tín hiệu analog để điều khiển biến tần, van điều khiển, bộ điều khiển nhiệt độ, thiết bị đo lường và các cơ cấu chấp hành trong tự động hóa công nghiệp.

🔌 Chức năng chính

6ES7232-4HB32-0XB0 có nhiệm vụ:

• Mở rộng ngõ ra Analog cho PLC S7-1200.
• Xuất tín hiệu analog từ chương trình PLC đến thiết bị bên ngoài.
• Điều khiển biến tần theo tốc độ hoặc tần số mong muốn.
• Điều khiển van tuyến tính và các thiết bị chấp hành.
• Xuất tín hiệu đến các bộ điều khiển hoặc thiết bị đo.

Đặc điểm

• Dòng: SIMATIC S7-1200.
• Model: SM 1232.
• Loại: Analog Output Module.
• Số kênh: 2 ngõ ra Analog.
• Tín hiệu: 0–10 V / ±10 V / 0–20 mA / 4–20 mA tùy cấu hình sử dụng.

⚡ Nguyên lý hoạt động

PLC xử lý dữ liệu trong chương trình và gửi giá trị đến module SM 1232.

Module chuyển đổi giá trị số từ PLC thành tín hiệu analog để điều khiển thiết bị bên ngoài.

Mô hình

CPU S7-1200 → 6ES7232-4HB32-0XB0 → Tín hiệu Analog → Thiết bị

Ví dụ:

PLC → AO 0–10 V → Biến tần → Động cơ

Khi giá trị analog thay đổi, thiết bị nhận tín hiệu sẽ thay đổi theo mức điều khiển được lập trình.

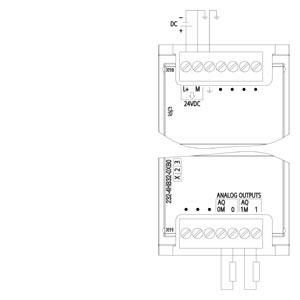

🎛️ Ngõ ra Analog

Module cung cấp 2 kênh Analog Output, có thể sử dụng trong các ứng dụng điều khiển liên tục.

Một số ứng dụng điển hình:

• 0–10 V: Điều khiển tốc độ biến tần.
• 4–20 mA: Điều khiển van tuyến tính.
• 0–20 mA: Xuất tín hiệu điều khiển analog.
• ±10 V: Các ứng dụng điều khiển cần tín hiệu điện áp hai chiều.

Việc lựa chọn kiểu tín hiệu cần phù hợp với thiết bị nhận tín hiệu.

⚙️ Thiết kế & vận hành

Module SM 1232 được lắp mở rộng bên cạnh CPU S7-1200.

Mô hình hệ thống

S7-1200 CPU
↓
SM 1232 Analog Output
↓
0–10 V / 4–20 mA
↓
Biến tần / Van / Bộ điều khiển

Module được cấu hình trong TIA Portal, giúp người dùng thiết lập loại tín hiệu và các thông số liên quan.

🔧 Ứng dụng điều khiển biến tần

Một ứng dụng phổ biến của module là điều khiển tốc độ động cơ thông qua biến tần.

Ví dụ

S7-1200 → 0–10 V → SINAMICS → Động cơ

PLC có thể thay đổi giá trị Analog Output để điều khiển tốc độ động cơ.

Ví dụ:

• 0 V: Tốc độ tối thiểu hoặc dừng, tùy cấu hình.
• 5 V: Mức tốc độ trung gian.
• 10 V: Mức tốc độ tối đa được thiết lập.

Giá trị thực tế phụ thuộc vào cấu hình của biến tần.

🔧 Ứng dụng điều khiển van

Module cũng có thể xuất tín hiệu 4–20 mA đến van điều khiển.

Mô hình

PLC → SM 1232 → 4–20 mA → Van điều khiển

PLC có thể điều chỉnh độ mở van dựa trên:

• Áp suất.
• Lưu lượng.
• Nhiệt độ.
• Mức chất lỏng.
• Giá trị đặt trong chương trình.

💻 Lập trình & cấu hình

6ES7232-4HB32-0XB0 được cấu hình và lập trình trong TIA Portal.

Có thể sử dụng module cho các chức năng:

• Điều khiển tốc độ.
• Điều khiển áp suất.
• Điều khiển lưu lượng.
• Điều khiển nhiệt độ.
• Điều khiển mức.
• Điều khiển PID.
• Xuất tín hiệu analog đến thiết bị bên ngoài.

🏭 Ứng dụng thực tế

Module thường được sử dụng trong:

• Tủ điều khiển PLC.
• Hệ thống điều khiển biến tần.
• Điều khiển động cơ.
• Hệ thống bơm.
• Hệ thống HVAC.
• Điều khiển van.
• Hệ thống xử lý nước.
• Dây chuyền sản xuất.
• Máy đóng gói.
• Hệ thống đo lường và điều khiển quá trình.
