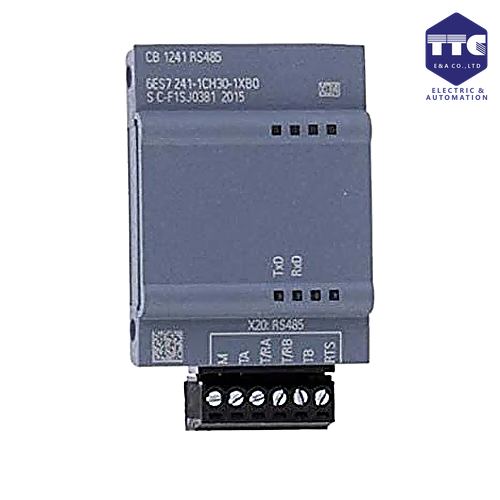

6ES7241-1CH30-1XB0 | Communication Board CB 1241, RS485
SIMATIC S7-1200, Communication Board CB 1241, RS485, terminal block, supports Freeport
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7241-1CH30-1XB0 | Communication Board CB 1241, RS485
🔰 Tổng quan
Siemens 6ES7241-1CH30-1XB0 (SIMATIC S7-1200 CB 1241 RS485) là module truyền thông (Communication Board) thuộc dòng SIMATIC S7-1200, được thiết kế để mở rộng khả năng giao tiếp nối tiếp RS485 cho các CPU PLC S7-1200. Module hỗ trợ nhiều giao thức truyền thông công nghiệp phổ biến như Modbus RTU Master/Slave, USS và Freeport, giúp PLC dễ dàng kết nối với biến tần, HMI, đồng hồ đo điện, cảm biến thông minh và nhiều thiết bị của bên thứ ba.
Với thiết kế gắn trực tiếp lên mặt trước CPU (Communication Board), CB 1241 RS485 không chiếm thêm khe mở rộng bên hông PLC, là giải pháp tối ưu cho các hệ thống điều khiển có không gian lắp đặt hạn chế.
⚙️ Thiết kế & vận hành
CB 1241 RS485 được thiết kế nhỏ gọn, đồng bộ với dòng PLC S7-1200 và dễ dàng lắp đặt.
Đặc điểm nổi bật
- Thiết kế chuyên dụng cho PLC SIMATIC S7-1200
- Gắn trực tiếp vào mặt trước CPU (Communication Board)
- Không sử dụng khe mở rộng Signal Module (SM)
- Kích thước nhỏ gọn, tiết kiệm không gian
- Kết nối chắc chắn, dễ dàng tháo lắp
- Đèn LED hiển thị trạng thái truyền thông
Thiết kế này giúp mở rộng khả năng truyền thông mà vẫn giữ nguyên kích thước tổng thể của hệ thống PLC.
🌐 Kết nối & truyền thông
CB 1241 cung cấp 01 cổng RS485, hỗ trợ truyền dữ liệu ổn định trong môi trường công nghiệp.
Giao diện truyền thông
- 1 x RS485
- Chuẩn vật lý: TIA/EIA-485
- Kết nối đa điểm (Multi-drop)
- Khoảng cách truyền lên đến 1.200 m (tùy tốc độ truyền và cáp sử dụng)
Giao thức hỗ trợ
- Modbus RTU Master
- Modbus RTU Slave
- USS Protocol
- Freeport Communication
- Giao tiếp nối tiếp tùy chỉnh
Nhờ khả năng hỗ trợ nhiều giao thức, CB 1241 có thể tích hợp với nhiều thiết bị tự động hóa của Siemens và các hãng khác.
🔌 Khả năng mở rộng hệ thống
Module 6ES7241-1CH30-1XB0 giúp PLC S7-1200 mở rộng khả năng kết nối với nhiều thiết bị ngoại vi.
Thiết bị có thể kết nối
- Biến tần Siemens SINAMICS
- Khởi động mềm SIRIUS
- Màn hình HMI
- Đồng hồ đo điện
- Cảm biến thông minh
- Bộ điều khiển nhiệt độ
- Thiết bị Modbus RTU
- Thiết bị RS485 của bên thứ ba
Điều này giúp tăng tính linh hoạt trong việc xây dựng các hệ thống tự động hóa.
🚀 Hiệu năng & độ tin cậy
CB 1241 RS485 được tối ưu hóa cho môi trường công nghiệp.
Ưu điểm
- Truyền dữ liệu ổn định
- Khả năng chống nhiễu cao
- Hỗ trợ nhiều tốc độ truyền (Baud Rate)
- Hoạt động liên tục 24/7
- Tích hợp hoàn toàn với CPU S7-1200
- Độ tin cậy cao trong môi trường công nghiệp
Khả năng truyền thông mạnh mẽ giúp PLC trao đổi dữ liệu hiệu quả với các thiết bị trong hệ thống.
💻 Lập trình & cấu hình
Module được cấu hình trực tiếp trong TIA Portal.
Hỗ trợ
- Cấu hình Communication Board
- Thiết lập giao thức Modbus RTU
- Cấu hình USS
- Thiết lập Freeport
- Chẩn đoán trạng thái truyền thông
- Theo dõi dữ liệu trực tuyến
TIA Portal giúp việc cấu hình và quản lý truyền thông trở nên đơn giản và nhanh chóng.
🏭 Ứng dụng thực tế
Siemens 6ES7241-1CH30-1XB0 được ứng dụng rộng rãi trong:
- Điều khiển dây chuyền sản xuất
- Hệ thống băng tải
- Điều khiển biến tần
- Hệ thống HVAC
- Hệ thống xử lý nước
- Máy đóng gói
- Máy CNC
- Đồng hồ đo điện năng
- Hệ thống SCADA
- Nhà máy thông minh (Smart Factory)
Module giúp PLC S7-1200 dễ dàng giao tiếp với các thiết bị RS485 trong nhiều lĩnh vực công nghiệp.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7241-1CH30-1XB0 |
| Tên sản phẩm | Communication Board CB 1241, RS485 |
| Dòng sản phẩm | CB 1241 RS485 |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Bo mạch truyền thông (Communication Board) RS485 |
| Nguồn cấp | 5 V DC (cấp từ Backplane Bus) |
| Điện áp hoạt động | 5 V DC (cấp từ Backplane Bus) |
| Chuẩn kết nối | RS485 Point-to-Point |
| Giao tiếp truyền thông | RS485, Freeport, ASCII, Modbus RTU Master, Modbus RTU Slave (Device), USS Protocol |
| Công suất tiêu thụ | 1.5 W (điển hình) |
| Kích thước (W × H × D) | 38 × 62 × 21 mm |
| Khối lượng | 40 g |
| Nhiệt độ hoạt động | -20°C đến +60°C (lắp ngang); -20°C đến +50°C (lắp dọc) |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Kiểu lắp đặt | Hỗ trợ lắp đặt ngang và dọc |
| CPU tương thích | SIMATIC S7-1200 (gắn trực tiếp trên CPU) |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, Marine Approval, CCC, EAC, EU Declaration of Conformity, UK Declaration of Conformity |
| Trạng thái sản phẩm | Active Product |
