🔰 Tổng quan

Siemens 6ES7221-1BF32-0XB0 là module ngõ vào số SM 1221 DI 8x24 V DC thuộc dòng SIMATIC S7-1200, được sử dụng để nhận tín hiệu ON/OFF từ cảm biến, công tắc và các thiết bị hiện trường đưa về CPU PLC.

Đây là module mở rộng Digital Input phổ biến của S7-1200, phù hợp với các hệ thống cần bổ sung số lượng ngõ vào số bên ngoài CPU.

🔌 Chức năng chính

6ES7221-1BF32-0XB0 có nhiệm vụ:

• Nhận tín hiệu số từ thiết bị bên ngoài.
• Đưa trạng thái ON/OFF về CPU S7-1200.
• Mở rộng số lượng Digital Input của PLC.
• Giám sát trạng thái cảm biến và công tắc.
• Phục vụ các mạch điều khiển tự động.

Ngõ vào

• Loại: Digital Input Module
• Model: SM 1221
• Số ngõ vào: 8 DI
• Điện áp tín hiệu: 24 V DC
• Tín hiệu: Digital ON/OFF

⚙️ Thiết kế & vận hành

Module SM 1221 được lắp trực tiếp bên cạnh CPU S7-1200 để mở rộng hệ thống I/O.

Đặc điểm nổi bật

• 8 ngõ vào số 24 V DC.
• Thiết kế nhỏ gọn.
• Lắp đặt trực tiếp trên hệ thống S7-1200.
• Có LED hiển thị trạng thái từng ngõ vào.
• Dễ dàng mở rộng hệ thống điều khiển.
• Phù hợp với nhiều loại cảm biến và thiết bị đóng cắt.

📡 Nguyên lý hoạt động

Module nhận tín hiệu từ các thiết bị hiện trường và truyền trạng thái về CPU.

Ví dụ:

Cảm biến → 6ES7221-1BF32-0XB0 → CPU S7-1200 → Chương trình PLC

Khi cảm biến phát hiện vật thể và xuất tín hiệu 24 V DC, ngõ vào tương ứng chuyển sang trạng thái ON. CPU sẽ xử lý tín hiệu theo chương trình đã lập trình.

🔌 Thiết bị có thể kết nối

8 ngõ vào số có thể sử dụng để nhận tín hiệu từ:

• Cảm biến quang.
• Cảm biến tiệm cận.
• Công tắc hành trình.
• Nút nhấn.
• Công tắc.
• Cảm biến mức.
• Relay trung gian.
• Tín hiệu trạng thái từ contactor.
• Các thiết bị Digital 24 V DC khác.

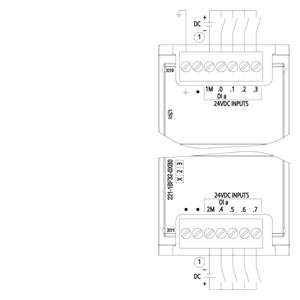

Ví dụ mạch

Cảm biến 24 V DC → DI → SM 1221 → CPU S7-1200

PLC có thể dựa trên trạng thái này để điều khiển:

CPU → DO → Contactor → Động cơ

🧠 Xử lý tín hiệu Digital

Module chỉ nhận các trạng thái số:

• 0 / OFF: Không có tín hiệu hợp lệ.
• 1 / ON: Có tín hiệu 24 V DC hợp lệ.

Ví dụ trong hệ thống băng tải:

Cảm biến → DI → PLC → DO → Contactor → Motor

Khi cảm biến phát hiện sản phẩm, PLC nhận tín hiệu thông qua SM 1221 và thực hiện lệnh điều khiển động cơ hoặc cơ cấu chấp hành.

🧩 Khả năng mở rộng

6ES7221-1BF32-0XB0 có thể kết hợp với các module mở rộng khác của S7-1200 như:

• SM 1221: Digital Input.
• SM 1222: Digital Output.
• SM 1223: Digital Input/Output.
• SM 1231: Analog Input.
• SM 1232: Analog Output.
• SM 1234: Analog Input/Output.

Nhờ đó có thể xây dựng hệ thống PLC phù hợp với số lượng tín hiệu thực tế của máy.

💻 Cấu hình & lập trình

Module được cấu hình trong TIA Portal cùng với CPU S7-1200.

Có thể thực hiện:

• Thêm module SM 1221 vào cấu hình phần cứng.
• Thiết lập địa chỉ I/O.
• Kiểm tra trạng thái Digital Input.
• Giám sát tín hiệu online.
• Chẩn đoán lỗi module.
• Lập trình logic xử lý tín hiệu.

🏭 Ứng dụng thực tế

Siemens 6ES7221-1BF32-0XB0 thường được sử dụng trong:

• Máy đóng gói.
• Máy lắp ráp.
• Băng tải.
• Máy gia công.
• Hệ thống bơm.
• Hệ thống quạt.
• Máy chiết rót.
• Hệ thống xử lý nước.
• Dây chuyền sản xuất.
• Tủ điều khiển PLC S7-1200.
