🔰 Tổng quan

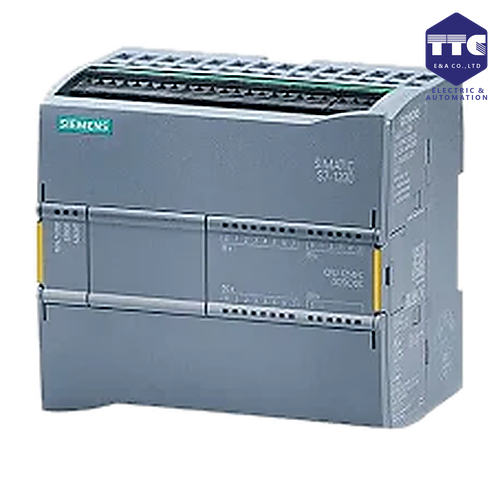

Siemens 6ES7214-1BG40-0XB0 (SIMATIC S7-1200 CPU 1214C DC/DC/DC) là bộ điều khiển lập trình PLC (Programmable Logic Controller) thuộc dòng SIMATIC S7-1200 của Siemens, được thiết kế dành cho các hệ thống tự động hóa công nghiệp yêu cầu hiệu năng xử lý cao, khả năng mở rộng linh hoạt và độ tin cậy vượt trội. CPU tích hợp sẵn 14 đầu vào số (DI), 10 đầu ra số Transistor (DO) cùng 2 đầu vào Analog (AI), đáp ứng hiệu quả nhiều ứng dụng điều khiển từ cơ bản đến phức tạp.

Được trang bị cổng PROFINET, hỗ trợ nhiều giao thức truyền thông hiện đại và lập trình trên TIA Portal, CPU 1214C là giải pháp lý tưởng cho các hệ thống điều khiển máy móc, dây chuyền sản xuất, xử lý nước, HVAC và các nhà máy thông minh theo xu hướng Industry 4.0.

⚙️ Thiết kế & vận hành

CPU 1214C sở hữu thiết kế nhỏ gọn, chắc chắn, phù hợp lắp đặt trong các tủ điện công nghiệp với không gian hạn chế.

Đặc điểm nổi bật

• Thiết kế nhỏ gọn, tiết kiệm diện tích tủ điện
• Lắp đặt trên thanh DIN Rail tiêu chuẩn
• Đèn LED hiển thị trạng thái RUN/STOP, ERROR, I/O và truyền thông
• Khe cắm SIMATIC Memory Card để sao lưu và khôi phục chương trình
• Dễ dàng mở rộng với các module tín hiệu, truyền thông và công nghệ
• Hoạt động ổn định trong môi trường công nghiệp khắc nghiệt

Thiết kế đồng bộ giúp việc lắp đặt, bảo trì và nâng cấp hệ thống trở nên nhanh chóng và thuận tiện.

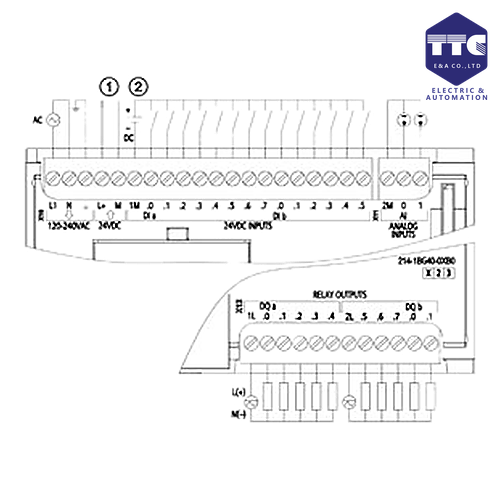

🔌 Khả năng vào/ra (I/O)

CPU 6ES7214-1BG40-0XB0 được tích hợp sẵn hệ thống I/O đáp ứng hầu hết các ứng dụng điều khiển máy độc lập và dây chuyền tự động.

Đầu vào số (Digital Inputs)

• 14 Digital Inputs (DI)
• Điện áp đầu vào: 24 VDC

Đầu ra số (Digital Outputs)

• 10 Digital Outputs (DO)
• Loại đầu ra: Transistor 24 VDC
• Dòng tải tối đa: 0,5 A/kênh

Đầu vào Analog

• 2 Analog Inputs
• Dải tín hiệu: 0–10 VDC

Đầu ra transistor cho phép điều khiển nhanh các tải DC như relay trung gian, van điện từ, đèn báo và nhiều thiết bị chấp hành khác.

🌐 Kết nối & truyền thông

CPU được tích hợp 01 cổng PROFINET (Industrial Ethernet) giúp kết nối nhanh chóng với các thiết bị trong hệ thống tự động hóa.

Giao thức hỗ trợ

• PROFINET
• TCP/IP
• ISO-on-TCP
• S7 Communication
• Modbus TCP
• OPC UA (tùy phiên bản firmware)
• Web Server tích hợp

CPU dễ dàng kết nối với:

• Màn hình HMI Siemens
• Biến tần SINAMICS
• SCADA
• PLC khác
• Remote I/O
• Máy tính công nghiệp
• Hệ thống MES/ERP

🧠 Hiệu năng xử lý

CPU 1214C mang lại khả năng xử lý nhanh và ổn định cho nhiều ứng dụng công nghiệp.

Tính năng nổi bật

• Bộ nhớ chương trình lên đến 100 KB
• Bộ nhớ dữ liệu lớn
• Đồng hồ thời gian thực (RTC)
• Bộ đếm tốc độ cao (High Speed Counter)
• Ngõ ra xung tốc độ cao PTO/PWM
• Điều khiển PID tích hợp
• Hỗ trợ xử lý ngắt (Interrupt)

Nhờ hiệu năng mạnh mẽ, CPU đáp ứng tốt các bài toán điều khiển logic, điều khiển chuyển động đơn giản và thu thập dữ liệu.

💾 Mở rộng & lưu trữ

CPU hỗ trợ mở rộng linh hoạt theo nhu cầu của hệ thống.

Hỗ trợ mở rộng

• Signal Module (SM)
• Signal Board (SB)
• Communication Module (CM)
• Communication Board (CB)

Ngoài ra còn hỗ trợ:

• SIMATIC Memory Card
• Sao lưu chương trình
• Khôi phục dữ liệu nhanh
• Cập nhật firmware

Giải pháp mở rộng giúp tiết kiệm chi phí khi nâng cấp hệ thống trong tương lai.

💻 Lập trình & cấu hình

CPU được lập trình bằng phần mềm TIA Portal (Totally Integrated Automation Portal).

Hỗ trợ

• LAD (Ladder Diagram)
• FBD (Function Block Diagram)
• SCL (Structured Control Language)
• Giám sát Online
• Chẩn đoán lỗi
• Web Server
• Mô phỏng chương trình với PLCSIM

TIA Portal giúp rút ngắn thời gian lập trình và nâng cao hiệu quả triển khai dự án.

🏭 Ứng dụng thực tế

Siemens 6ES7214-1BG40-0XB0 được ứng dụng trong nhiều lĩnh vực như:

• Điều khiển máy đóng gói
• Máy cắt CNC
• Máy ép
• Hệ thống băng tải
• Dây chuyền sản xuất tự động
• Trạm xử lý nước
• Điều khiển HVAC
• Nhà máy thực phẩm và đồ uống
• Nhà máy xi măng
• Ngành năng lượng
• Nhà máy thông minh (Smart Factory)

CPU phù hợp cho cả các dự án mới và nâng cấp hệ thống tự động hóa hiện hữu.
