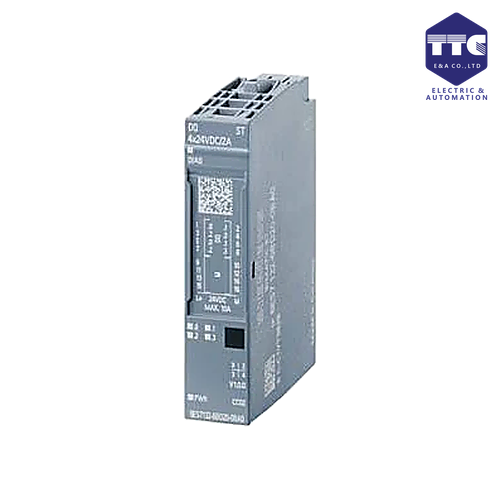

6ES7132-6BD20-0BA0 | ET 200SP DQ 4x 24VDC/2A Standard
SIMATIC ET 200SP, digital output module, DQ 4x 24VDC/2A Standard, suitable for BU type A0, Color code CC02, Module diagnostics
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7132-6BD20-0BA0 | ET 200SP DQ 4x 24VDC/2A Standard
🔰 Tổng quan
Siemens 6ES7132-6BD20-0BA0 là module Digital Output (DQ) SIMATIC ET 200SP, thuộc hệ thống SIMATIC ET 200SP. Module được sử dụng để mở rộng ngõ ra Digital trong các trạm I/O phân tán, cho phép PLC điều khiển các thiết bị chấp hành trong hệ thống tự động hóa công nghiệp.
Thiết bị phù hợp với các ứng dụng điều khiển relay, contactor, van điện từ, đèn báo, còi báo và các cơ cấu chấp hành 24 V DC.
🔌 Chức năng chính
6ES7132-6BD20-0BA0 có nhiệm vụ:
- Mở rộng số lượng ngõ ra Digital cho hệ thống ET 200SP.
- Nhận lệnh điều khiển từ PLC thông qua trạm I/O.
- Xuất tín hiệu ON/OFF đến thiết bị bên ngoài.
- Điều khiển các thiết bị chấp hành 24 V DC.
- Hỗ trợ xây dựng hệ thống I/O phân tán gọn và linh hoạt.
Đặc điểm
- Dòng: SIMATIC ET 200SP.
- Loại: Digital Output Module.
- Ký hiệu: DQ 16x24VDC.
- Số ngõ ra: 16 DO.
- Kiểu ngõ ra: Transistor.
- Điện áp: 24 V DC.
⚡ Ngõ ra Digital
Module cung cấp 16 ngõ ra Digital 24 V DC, cho phép điều khiển nhiều thiết bị cùng lúc.
Có thể sử dụng để điều khiển:
- Relay trung gian.
- Contactor.
- Van điện từ.
- Đèn báo.
- Còi báo.
- Cơ cấu chấp hành.
- Thiết bị Digital 24 V DC.
Mô hình
PLC → ET 200SP → 6ES7132-6BD20-0BA0 → Thiết bị chấp hành
PLC gửi lệnh điều khiển đến trạm ET 200SP, module DQ sau đó xuất tín hiệu tương ứng đến thiết bị bên ngoài.
⚙️ Thiết kế & vận hành
Module được lắp vào BaseUnit của hệ thống ET 200SP.
Mô hình hệ thống
PLC S7-1200 / S7-1500
↓ PROFINET
ET 200SP Interface Module
↓
BaseUnit
↓
6ES7132-6BD20-0BA0
↓
Thiết bị chấp hành
Thiết kế dạng module giúp tiết kiệm không gian trong tủ điện và thuận tiện khi mở rộng hệ thống.
🔧 Ngõ ra Transistor
6ES7132-6BD20-0BA0 sử dụng ngõ ra transistor 24 V DC.
Ưu điểm
- Đóng/cắt nhanh.
- Phù hợp với tín hiệu DC.
- Thích hợp cho các ứng dụng đóng/cắt thường xuyên.
- Có thể điều khiển nhiều thiết bị 24 V DC.
⚠️ Khi điều khiển động cơ hoặc tải công suất lớn, nên sử dụng relay/contactor trung gian và thiết bị bảo vệ phù hợp thay vì đấu trực tiếp vào ngõ ra module.
🧩 Khả năng mở rộng
Module có thể kết hợp với nhiều thành phần của hệ thống SIMATIC ET 200SP, bao gồm:
- Interface Module.
- BaseUnit.
- Digital Input.
- Digital Output.
- Analog Input.
- Analog Output.
- Technology Module.
- Communication Module.
Nhờ cấu trúc module hóa, người dùng có thể lựa chọn số lượng I/O theo yêu cầu của từng máy hoặc dây chuyền.
🔄 Ứng dụng với PLC
ET 200SP thường được sử dụng như một hệ thống I/O phân tán.
Ví dụ:
CPU S7-1500
↓
PROFINET
↓
ET 200SP
↓
DQ 16x24VDC
↓
Van / Relay / Contactor
Điều này giúp đưa I/O đến gần thiết bị hiện trường, giảm số lượng dây kéo về tủ PLC trung tâm.
💻 Cấu hình & lập trình
Module được cấu hình trong TIA Portal cùng với hệ thống ET 200SP.
Có thể sử dụng các ngõ ra để:
- Điều khiển ON/OFF.
- Điều khiển van.
- Điều khiển contactor.
- Điều khiển relay.
- Điều khiển đèn báo.
- Điều khiển bơm/quạt thông qua thiết bị trung gian.
- Thực hiện liên động thiết bị.
🏭 Ứng dụng thực tế
Siemens 6ES7132-6BD20-0BA0 thường được sử dụng trong:
- Tủ điều khiển PLC.
- Hệ thống I/O phân tán.
- Dây chuyền sản xuất.
- Máy đóng gói.
- Máy lắp ráp.
- Băng tải.
- Hệ thống bơm.
- Hệ thống HVAC.
- Máy gia công.
- Nhà máy tự động hóa.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7132-6BD20-0BA0 |
| Tên sản phẩm | SIMATIC ET 200SP, DQ 4x24VDC/2A, 4-channel |
| Dòng sản phẩm | SIMATIC ET 200SP |
| Hãng | Siemens |
| Loại thiết bị | Module ngõ ra số – Digital Output |
| Số ngõ ra | 4 DQ |
| Điện áp ngõ ra | 24 V DC |
| Dòng ngõ ra | 2 A/kênh |
| Loại ngõ ra | Transistor |
| Kiểu ngõ ra | Source (PNP) |
| Nguồn tải | 24 V DC |
| Giao tiếp hệ thống | ET 200SP backplane bus |

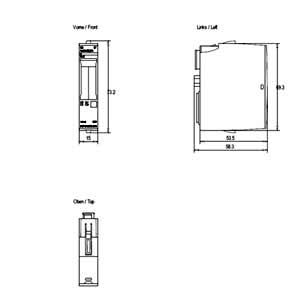

| Kích thước module | Khoảng 15 mm × 73 mm × 58 mm |
| Lắp đặt | Gắn trên BaseUnit ET 200SP |
| Ứng dụng | Điều khiển van điện từ, relay, contactor, đèn báo và cơ cấu chấp hành 24 V DC |
| Hệ thống tương thích | SIMATIC ET 200SP |
| Trạng thái | Active Product |
