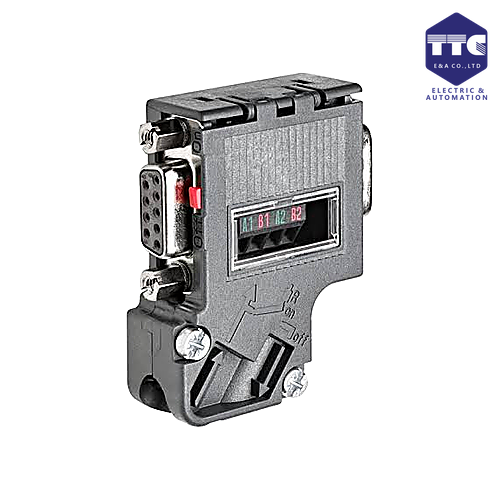

6ES7972-0BB42-0XA0 | Đầu nối SIMATIC DP
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s with inclined cable outlet, 15.8x 54x 39.5 mm (WxHxD), terminating resistor with isolating function, With PG receptacle
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7972-0BB42-0XA0 | Đầu nối SIMATIC DP
🔰 Tổng quan
Siemens 6ES7972-0BB42-0XA0 (PROFIBUS Bus Connector RS485) là đầu nối truyền thông PROFIBUS DP/MPI chính hãng Siemens, được sử dụng để kết nối các thiết bị tự động hóa với mạng PROFIBUS thông qua giao diện RS485. Đây là phụ kiện không thể thiếu trong các hệ thống sử dụng PLC SIMATIC S7-300, S7-400, ET 200 và các thiết bị hỗ trợ PROFIBUS.
Model 6ES7972-0BB42-0XA0 được trang bị cổng PG (Programming Port) tích hợp, cho phép kết nối thiết bị lập trình hoặc máy tính mà không cần tháo rời mạng PROFIBUS hiện có, giúp việc bảo trì và chẩn đoán hệ thống trở nên thuận tiện hơn.
⚙️ Thiết kế & vận hành
Bus Connector được thiết kế chuyên dụng cho môi trường công nghiệp với độ bền và độ tin cậy cao.
Đặc điểm nổi bật
- Đầu nối PROFIBUS chuẩn RS485.
- Tích hợp cổng PG (Programming Device).
- Thiết kế nhỏ gọn, chắc chắn.
- Dễ dàng đấu nối cáp PROFIBUS.
- Tích hợp điện trở kết thúc tuyến (Termination).
- Hỗ trợ lắp đặt nhanh và bảo trì thuận tiện.
🔌 Khả năng kết nối
Thiết bị được sử dụng để kết nối các thiết bị trên mạng PROFIBUS.
Giao diện
- Chuẩn truyền thông: PROFIBUS DP / MPI
- Giao diện vật lý: RS485
- Kết nối cáp PROFIBUS tiêu chuẩn Siemens
- Cổng PG tích hợp để lập trình và chẩn đoán
Tốc độ truyền hỗ trợ
- Từ 9.6 kbps đến 12 Mbps
Góc ra cáp
- Góc cáp 90° (Right-angle connector)
🌐 Khả năng tương thích
Tương thích với nhiều thiết bị Siemens và thiết bị hỗ trợ PROFIBUS.
Thiết bị hỗ trợ
- PLC SIMATIC S7-300
- PLC SIMATIC S7-400
- ET 200M
- ET 200S
- SIMATIC HMI
- Biến tần hỗ trợ PROFIBUS
- Thiết bị đo lường công nghiệp
- Thiết bị trường PROFIBUS DP
🚀 Hiệu năng & độ tin cậy
Bus Connector Siemens được thiết kế để đảm bảo chất lượng truyền thông ổn định.
Tính năng nổi bật
- Hỗ trợ tốc độ truyền lên đến 12 Mbps.
- Truyền dữ liệu ổn định.
- Chống nhiễu điện từ tốt.
- Kết nối chắc chắn và đáng tin cậy.
- Dễ dàng bảo trì nhờ cổng PG tích hợp.
- Hoạt động liên tục trong môi trường công nghiệp.
💾 Lắp đặt & cấu hình
Việc lắp đặt được thực hiện nhanh chóng và không yêu cầu cấu hình phức tạp.
Hỗ trợ
- PROFIBUS DP
- MPI
- STEP 7
- SIMATIC Manager
- TIA Portal (đối với hệ thống hỗ trợ PROFIBUS)
- Chẩn đoán mạng PROFIBUS
🏭 Ứng dụng thực tế
Siemens 6ES7972-0BB42-0XA0 được sử dụng trong:
- Hệ thống PLC SIMATIC S7-300
- Hệ thống PLC SIMATIC S7-400
- Trạm ET 200M
- Dây chuyền sản xuất tự động
- Nhà máy xi măng
- Nhà máy thực phẩm và đồ uống
- Nhà máy hóa chất
- Trạm xử lý nước và nước thải
- Hệ thống SCADA
- Hệ thống điều khiển phân tán PROFIBUS
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7972-0BB42-0XA0 |
| Tên sản phẩm | SIMATIC DP, Bus Connector PROFIBUS, 90° with PG socket |
| Dòng sản phẩm | SIMATIC NET / SIMATIC DP |
| Hãng | Siemens |
| Loại thiết bị | Đầu nối PROFIBUS DP (Bus Connector) |
| Điện áp cấp | Không yêu cầu nguồn cấp |
| Dải điện áp hoạt động | Không áp dụng |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có |
| Ngõ ra số | Không có |
| Loại ngõ ra | Không có |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không có |
| Giao tiếp | PROFIBUS DP (RS-485), cổng PG tích hợp (Programming Device Socket) |
| Web server | Không |
| Power reserve | Không có |
| Tốc độ truyền | 9.6 kbit/s đến 12 Mbit/s |
| Góc đầu nối | 90° |
| Điện trở kết thúc (Termination) | Có, tích hợp công tắc ON/OFF |
| Đầu kết nối cáp | Cáp PROFIBUS chuẩn RS-485, bắt vít |
| Kích thước (W × H × D) | Khoảng 16 × 58 × 39 mm |
| Khối lượng | Khoảng 50 g |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Cắm trực tiếp vào cổng PROFIBUS DB9 của PLC, HMI, biến tần hoặc thiết bị PROFIBUS |
| Chứng nhận | CE, UL, RoHS |
| Trạng thái sản phẩm | Active Product |
