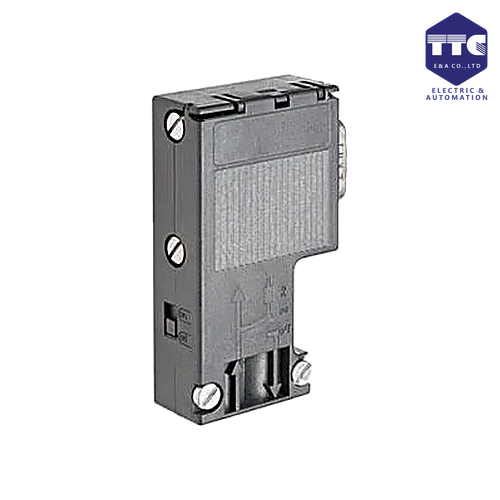

6ES7972-0BA12-0XA0 | ĐẦU NỐI PROFIBUS
SIMATIC DP, Connection plug for PROFIBUS up to 12 Mbit/s 90° cable outlet, 15.8x 64x 35.6 mm (WxHxD), terminating resistor with isolating function, without PG socket
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7972-0BA12-0XA0 | ĐẦU NỐI PROFIBUS
🔰 Tổng quan
Siemens 6ES7972-0BA12-0XA0 là đầu nối bus SIMATIC PROFIBUS DP (PROFIBUS FastConnect) thuộc nhóm phụ kiện SIMATIC S7 / PROFIBUS. Thiết bị dùng để kết nối các thiết bị PROFIBUS DP với cáp bus, thường được sử dụng cùng PLC S7-300, S7-400, ET 200 và các thiết bị Siemens có giao diện PROFIBUS.
Đây là loại PROFIBUS DP connector có đầu ra cáp 90°, giúp đấu nối và bảo trì hệ thống mạng PROFIBUS thuận tiện trong tủ điện.
🔌 Chức năng chính
6ES7972-0BA12-0XA0 có nhiệm vụ:
- Kết nối thiết bị PROFIBUS DP với cáp PROFIBUS.
- Tạo điểm đấu nối chắc chắn trên mạng RS-485.
- Hỗ trợ truyền thông PROFIBUS DP.
- Có công tắc tích hợp để lựa chọn ON/OFF termination.
- Cho phép đấu nối nhanh và thuận tiện trong tủ điện.
Đầu nối
- Chuẩn: PROFIBUS DP
- Giao diện: RS-485
- Đầu nối thiết bị: Sub-D 9 pin
- Hướng cáp: 90°
- Có terminating resistor tích hợp.
⚙️ Thiết kế & vận hành
Đầu nối được thiết kế để sử dụng trong môi trường tự động hóa Siemens.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn.
- Kết nối trực tiếp vào cổng PROFIBUS DP của PLC hoặc thiết bị.
- Có LED báo trạng thái truyền thông.
- Công tắc termination tích hợp.
- Hỗ trợ đấu nối mạng PROFIBUS dạng bus.
- Dễ tháo lắp khi bảo trì.
🌐 Thiết bị tương thích
Đầu nối có thể sử dụng với nhiều thiết bị Siemens hỗ trợ PROFIBUS DP:
- SIMATIC S7-300
- SIMATIC S7-400
- ET 200M
- ET 200S
- SIMATIC HMI
- SIMATIC CP/FM
- SINAMICS
- Các thiết bị PROFIBUS DP của bên thứ ba.
🔧 Termination PROFIBUS
Một trong những chức năng quan trọng của đầu nối là điện trở kết thúc bus (Bus Termination).
Trong mạng PROFIBUS DP:
- Đầu nối ở hai đầu tuyến bus phải bật termination.
- Các đầu nối nằm giữa tuyến bus phải tắt termination.
- Công tắc trên connector giúp thiết lập trạng thái termination nhanh chóng.
⚠️ Việc thiết lập termination đúng rất quan trọng để tránh lỗi truyền thông, đặc biệt khi mạng PROFIBUS có chiều dài cáp lớn hoặc tốc độ truyền cao.
🏭 Ứng dụng thực tế
6ES7972-0BA12-0XA0 thường được sử dụng trong:
- Tủ điều khiển PLC.
- Mạng PROFIBUS DP.
- Dây chuyền sản xuất.
- Máy đóng gói.
- Máy CNC.
- Hệ thống băng tải.
- Trạm ET 200.
- Hệ thống điều khiển động cơ SINAMICS.
- Hệ thống tự động hóa nhà máy.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7972-0BA12-0XA0 |
| Tên sản phẩm | SIMATIC DP PROFIBUS Connector, 90° |
| Dòng sản phẩm | SIMATIC DP |
| Hãng | Siemens |
| Loại thiết bị | Đầu nối PROFIBUS DP, góc cáp 90°, không có PG Socket |
| Giao tiếp | PROFIBUS DP |
| Tốc độ truyền | 9.6 kbit/s – 12 Mbit/s |
| Đầu nối | 1 × 9-pin Sub-D; kết nối cáp PROFIBUS bằng terminal vít |
| Điện trở đầu cuối | Có, tích hợp và điều khiển bằng công tắc trượt |
| Kết nối PG | Không có PG Socket |

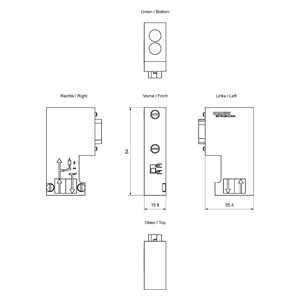

| Kích thước (W × H × D) | 15.8 × 64 × 35.6 mm |
| Khối lượng | 36 g |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt / kết nối | Kết nối bằng vít (Screwed Joint) |
| Chứng nhận | RoHS, UL, CCC, IMQ, cURus, VDE, EAC, S Mark, RCM, ABS, BV, DNV, LR, RINA, EPD |
| Trạng thái sản phẩm | Active Product |
