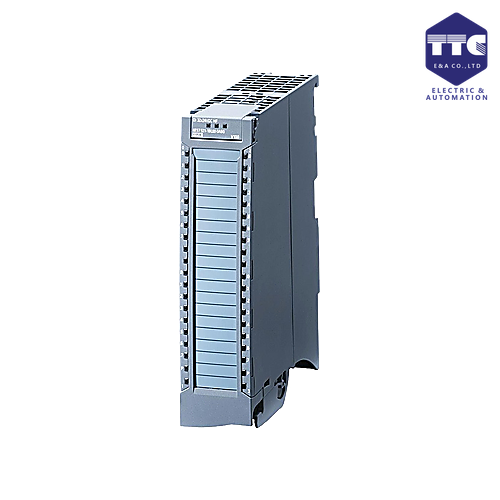

6ES7522-1BL01-0AB0 | S7-1500, DQ 32x24VDC/0.5A HF
SIMATIC S7-1500, digital output module DQ 32x24V DC/0.5A HF; 32 channels in groups of 8; 4 A per group; single-channel diagnostics; substitute value, switching cycle counter for connected actuators. the module supports the safety-oriented shutdown of load groups up to SIL2 according to EN IEC 62061:2021 and Category 3 / PL d according to EN ISO 13849-1:2015. front connector (screw terminals or push-in) to be ordered separately
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7522-1BL01-0AB0 | S7-1500, DQ 32x24VDC/0.5A HF
🔰 Tổng quan
Siemens 6ES7522-1BL01-0AB0 (SIMATIC S7-1500 SM 522 Digital Output Module DQ 32x24V DC/0.5A) là module đầu ra số (Digital Output Module) thuộc dòng SIMATIC S7-1500, được thiết kế để mở rộng khả năng điều khiển đầu ra cho các hệ thống PLC Siemens. Module cung cấp 32 đầu ra số 24 VDC, dòng tải tối đa 0,5 A/kênh, đáp ứng yêu cầu điều khiển các thiết bị như rơ-le trung gian, van điện từ, đèn báo, contactor và các cơ cấu chấp hành trong hệ thống tự động hóa công nghiệp.
Với tốc độ đáp ứng nhanh, độ tin cậy cao và khả năng tích hợp hoàn hảo với SIMATIC S7-1500, ET 200MP cùng phần mềm TIA Portal, 6ES7522-1BL01-0AB0 là lựa chọn tối ưu cho các ứng dụng điều khiển máy móc và dây chuyền sản xuất hiện đại.
⚙️ Thiết kế & vận hành
Module SM 522 DQ 32x24V DC/0.5A được thiết kế theo tiêu chuẩn của dòng SIMATIC S7-1500, đảm bảo độ bền cao và dễ dàng lắp đặt trong tủ điều khiển.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, chắc chắn
- Lắp đặt trên rack SIMATIC S7-1500
- 32 kênh đầu ra số trong một module
- Đèn LED hiển thị trạng thái từng kênh đầu ra
- Thay thế module nhanh chóng
- Khả năng chống nhiễu cao
- Hoạt động ổn định trong môi trường công nghiệp
Thiết kế module giúp tiết kiệm không gian, thuận tiện cho việc mở rộng và bảo trì hệ thống.
🔌 Khả năng đầu ra số (Digital Output)
Module cung cấp 32 đầu ra số (DQ), cho phép điều khiển đồng thời nhiều thiết bị chấp hành.
Đầu ra số
- 32 Digital Outputs (DQ)
- Điện áp đầu ra: 24 VDC
- Dòng tải tối đa: 0,5 A/kênh
- Đầu ra transistor
- Thích hợp điều khiển tải DC
- Cách ly điện giữa các nhóm kênh theo thiết kế của Siemens
Module phù hợp để điều khiển:
- Rơ-le trung gian
- Van điện từ
- Đèn báo tín hiệu
- Contactor DC
- Thiết bị chấp hành
- Băng tải
- Hệ thống điều khiển máy
🌐 Kết nối & truyền thông
Module hoạt động cùng CPU SIMATIC S7-1500 và giao tiếp thông qua backplane bus của rack S7-1500.
Khả năng tương thích
- SIMATIC S7-1500
- ET 200MP
- WinCC
- SCADA
- HMI Siemens
- SINAMICS
- TIA Portal
Module không có cổng truyền thông riêng mà sử dụng giao tiếp nội bộ với CPU để đảm bảo tốc độ truyền dữ liệu cao và độ ổn định.
🚀 Hiệu năng & độ tin cậy
Module SM 522 DQ 32x24V DC/0.5A được tối ưu cho các ứng dụng yêu cầu điều khiển đầu ra nhanh và ổn định.
Ưu điểm
- 32 đầu ra số mật độ cao
- Tốc độ đáp ứng nhanh
- Độ tin cậy cao
- Chẩn đoán lỗi kênh đầu ra
- Chống nhiễu tốt
- Hoạt động liên tục 24/7
- Tuổi thọ cao
Các chức năng chẩn đoán giúp giảm thời gian bảo trì và nâng cao hiệu quả vận hành hệ thống.
💻 Lập trình & cấu hình
Module được cấu hình trực tiếp trong Siemens TIA Portal.
Hỗ trợ
- Cấu hình module tự động
- Gán địa chỉ I/O
- Chẩn đoán Online
- Theo dõi trạng thái từng đầu ra
- Giám sát hệ thống
- Tích hợp hoàn toàn với SIMATIC S7-1500
TIA Portal giúp việc lập trình và quản lý module trở nên đơn giản, trực quan và hiệu quả.
🏭 Ứng dụng thực tế
Siemens 6ES7522-1BL01-0AB0 được sử dụng rộng rãi trong:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Máy lắp ráp
- Hệ thống băng tải
- Nhà máy thực phẩm và đồ uống
- Nhà máy xi măng
- Nhà máy hóa chất
- Trạm xử lý nước và nước thải
- Hệ thống HVAC
- Nhà máy thông minh (Smart Factory)
Module đặc biệt phù hợp với các hệ thống cần số lượng lớn đầu ra số để điều khiển thiết bị chấp hành.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7522-1BL01-0AB0 |
| Tên sản phẩm | SIMATIC S7-1500, DQ 32×24VDC/0.5A HF |
| Dòng sản phẩm | SIMATIC S7-1500 – SM 522 Digital Output Modules |
| Hãng sản xuất | Siemens |
| Loại thiết bị | Module đầu ra số (Digital Output Module) |
| Nguồn cấp | 24 V DC |
| Điện áp hoạt động | 19.2 V DC đến 28.8 V DC |
| Số ngõ ra số (DO) | 32 kênh |
| Loại ngõ ra | Transistor (Current-sourcing/PNP), 0.5 A mỗi kênh |
| Kích thước (W × H × D) | 35 × 147 × 129 mm |
| Khối lượng | 280 g |
| Nhiệt độ hoạt động | -30°C đến +60°C (lắp ngang); -30°C đến +40°C (lắp dọc) |
| Kiểu lắp đặt | 32 kênh chia thành 4 nhóm (8 kênh/nhóm); tối đa 4 A mỗi nhóm, 16 A mỗi module |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, UL, FM, KC, RCM, EAC, ATEX, IECEx, ABS, BV, DNV, LR, NK, RINA, RMRS, CCS, KR, Siemens EcoTech |
| Trạng thái sản phẩm | Active Product |
