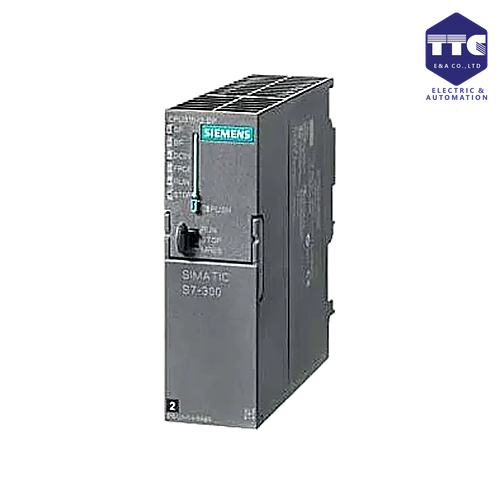

6ES7317-2EK14-0AB0 | CPU 317-2 PN/DP
SIMATIC S7-300 CPU 317-2 PN/DP, Central processing unit with 1 MB work memory, 1st interface MPI/DP 12 Mbit/s, 2nd interface Ethernet PROFINET, with 2-port switch, Micro Memory Card required
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7317-2EK14-0AB0 | CPU 317-2 PN/DP
🔰 Tổng quan
Siemens 6ES7317-2EK14-0AB0 (SIMATIC S7-300 CPU 317-2 PN/DP) là bộ xử lý trung tâm (CPU) hiệu năng cao thuộc dòng SIMATIC S7-300, tích hợp 2 cổng truyền thông PROFINET và 1 cổng PROFIBUS DP, đáp ứng các ứng dụng điều khiển máy móc và dây chuyền sản xuất có yêu cầu xử lý nhanh, số lượng I/O lớn và truyền thông công nghiệp linh hoạt.
CPU hỗ trợ lập trình bằng STEP 7 (SIMATIC Manager) và TIA Portal, tích hợp chức năng chẩn đoán, truyền thông Ethernet công nghiệp và khả năng mở rộng với nhiều module tín hiệu, truyền thông và công nghệ của dòng S7-300.
⚙️ Thiết kế & vận hành
CPU được thiết kế cho các hệ thống tự động hóa công nghiệp có yêu cầu hiệu suất cao.
Đặc điểm nổi bật
- CPU hiệu năng cao thuộc dòng SIMATIC S7-300.
- Tích hợp PROFINET và PROFIBUS DP.
- Hỗ trợ mở rộng với nhiều module S7-300.
- Đèn LED hiển thị trạng thái RUN, STOP, SF, BF và truyền thông.
- Chẩn đoán lỗi phần cứng và phần mềm tích hợp.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Giao tiếp truyền thông
CPU hỗ trợ nhiều chuẩn truyền thông công nghiệp.
Cổng giao tiếp
- 2 × PROFINET / Industrial Ethernet (RJ45, Switch tích hợp)
- 1 × PROFIBUS DP (MPI/DP)
Giao thức hỗ trợ
- PROFINET IO Controller
- PROFINET IO Device
- PROFIBUS DP Master/Slave
- MPI
- TCP/IP
- ISO-on-TCP
- S7 Communication
- Open IE Communication
💾 Bộ nhớ & hiệu năng
CPU đáp ứng tốt các ứng dụng điều khiển quy mô vừa và lớn.
Thông số
- Bộ nhớ làm việc (Work Memory): 1 MB
- Bộ nhớ chương trình lưu trên Micro Memory Card (MMC)
- Tốc độ xử lý lệnh nhanh.
- Hỗ trợ đồng hồ thời gian thực (RTC).
- Hỗ trợ đồng bộ thời gian qua PROFINET.
🌐 Khả năng tích hợp
CPU tương thích với nhiều thiết bị Siemens.
Hỗ trợ
- Module tín hiệu S7-300 (SM)
- Module truyền thông (CP, FM)
- ET 200S
- ET 200M
- ET 200SP (qua PROFINET)
- WinCC
- SCADA
- SINAMICS Drives
- TIA Portal
- STEP 7 (SIMATIC Manager)
🚀 Hiệu năng & độ tin cậy
Tính năng nổi bật
- Hiệu suất xử lý cao.
- Hỗ trợ số lượng lớn I/O và trạm phân tán.
- Chẩn đoán hệ thống toàn diện.
- Truyền thông Ethernet và PROFIBUS đồng thời.
- Khả năng mở rộng linh hoạt.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
CPU được cấu hình bằng phần mềm Siemens.
Hỗ trợ
- STEP 7 Professional (SIMATIC Manager)
- TIA Portal
- Online Diagnostics
- Firmware Update
- Web Diagnostics (tùy cấu hình)
- Motion và Process Functions (tùy ứng dụng)
🏭 Ứng dụng thực tế
Siemens 6ES7317-2EK14-0AB0 phù hợp với:
- Dây chuyền sản xuất tự động
- Máy đóng gói
- Máy lắp ráp
- Ngành ô tô
- Nhà máy xi măng
- Nhà máy thực phẩm và đồ uống
- Hệ thống xử lý nước và nước thải
- Nhà máy hóa chất
- Hệ thống năng lượng
- Các ứng dụng OEM quy mô lớn
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7317-2EK14-0AB0 |
| Tên sản phẩm | SIMATIC S7-300 CPU 317-2 PN/DP |
| Dòng sản phẩm | SIMATIC S7-300 |
| Hãng | Siemens |
| Loại thiết bị | CPU 317-2 PN/DP |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có (tích hợp CPU, cần mở rộng bằng module I/O) |
| Ngõ ra số | Không có (tích hợp CPU, cần mở rộng bằng module I/O) |
| Loại ngõ ra | Không áp dụng |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Có (Hardware Clock, lưu dữ liệu, đồng bộ thời gian, dự phòng khoảng 6 tuần tại 40°C, sai số tối đa 10 giây/ngày) |
| Bộ nhớ chương trình | Work Memory: 1 MB (1024 KB); Load Memory: sử dụng SIMATIC Micro Memory Card, hỗ trợ tối đa 8 MB |
| Giao tiếp | 1 × MPI/PROFIBUS DP (RS485, đến 12 Mbit/s, DP Master/Slave); 1 × PROFINET Ethernet (2 cổng RJ45 tích hợp Switch, 10/100 Mbit/s), PROFINET IO Controller/Device, Open IE (TCP/IP), Media Redundancy (MRP) |
| Web server | Có, hỗ trợ User-defined Web Pages, tối đa 5 HTTP Client |
| Power reserve | Khoảng 6 tuần (RTC Backup tại 40°C) |

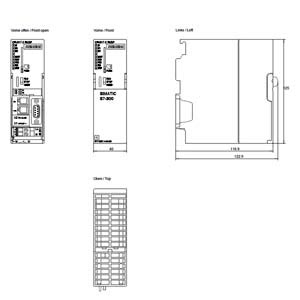

| Kích thước (W × H × D) | 40 × 125 × 130 mm |
| Khối lượng | 340 g |
| Nhiệt độ hoạt động | 0°C đến +60°C |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trên DIN Rail S7-300, yêu cầu SIMATIC Micro Memory Card để vận hành |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, UL, ATEX, IECEx, RCM, EAC, China RoHS, FM, CCC-Ex, ABS, BV, DNV, LR, NK, PRS, RINA, CCS, PROFINET, PROFIBUS |
| Trạng thái sản phẩm | Spare Part – Product Cancellation (Đã ngừng sản xuất, chỉ còn cung cấp dưới dạng phụ tùng thay thế) |
Sản phẩm liên quan
Gợi ý từ danh mục S7-300

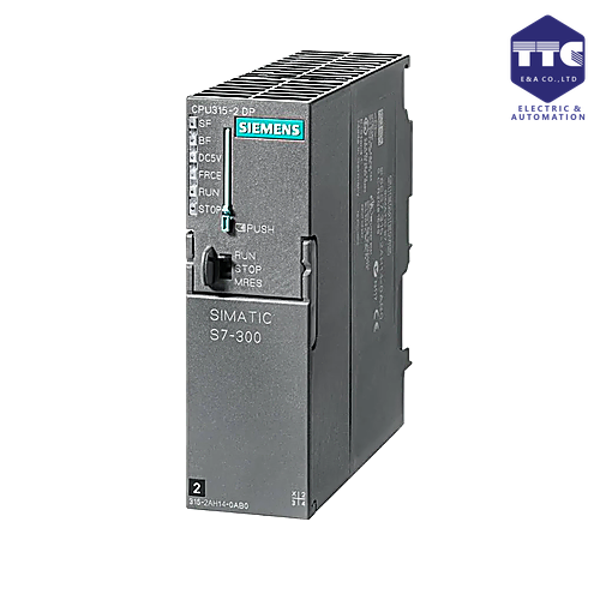

6ES7315-2AH14-0AB0 | S7-300 CPU 315-2DP
SIMATIC S7-300, CPU 315-2DP central processing unit with MPI integrated power supply 24 V DC work memory 256 KB 2nd interface DP master/device Micro Memory Card required

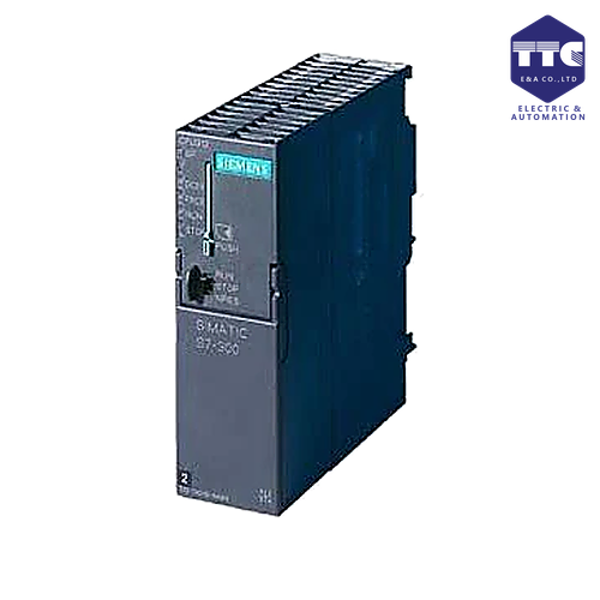

6ES7312-1AE14-0AB0 | S7-300 CPU 312
SIMATIC S7-300, CPU 312 central processing unit with MPI, integrated power supply 24 V DC, work memory 32 KB, Micro Memory Card required

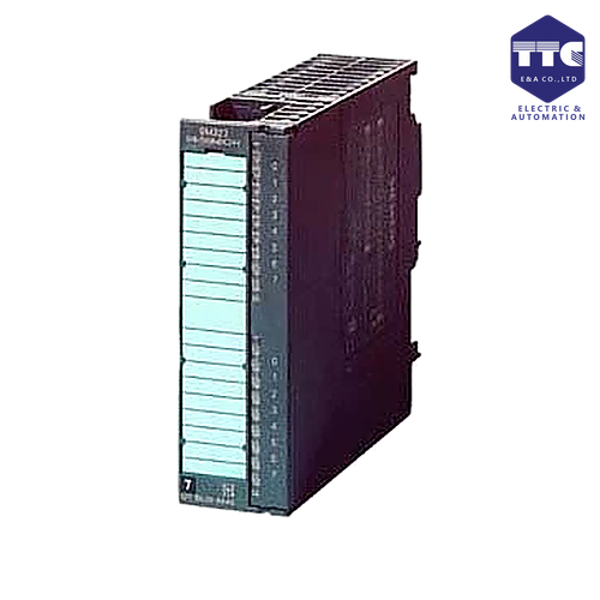

6ES7323-1BL00-0AA0 | Module S7-300 SM 323
SIMATIC S7-300, DIGITAL MODULE SM 323, OPTICALLY ISOLATED, 16 DI AND 16 DO, 24V DC, 0.5A, AGGREGATE CURRENT 4A, 1X40 PIN

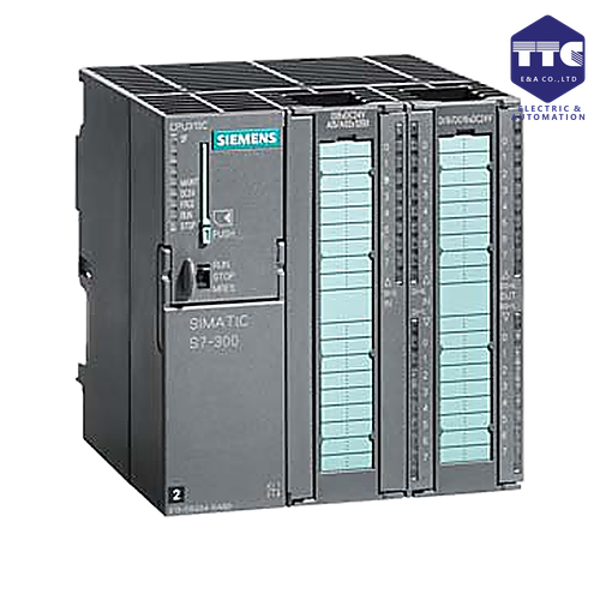

6ES7313-5BG04-0AB0 | CPU313C, 24DI/16DO/5AI/2AO, 128 KB
