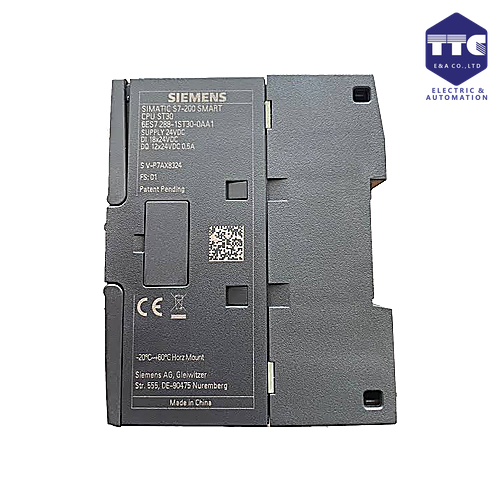

6ES7288-1ST30-0AA1 | SIMATIC S7-200 SMART, CPU ST30
SIMATIC S7-200 SMART, CPU ST30, standard CPU, DC/DC/DC, onboard I/O: 18 DI 24 V DC; 12 DQ 24 V DC; power supply: DC 20.4 – 28.8 V DC, program/data memory 30 KB web server.
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7288-1ST30-0AA1 | SIMATIC S7-200 SMART, CPU ST30
🔰 Tổng quan
Siemens 6ES7288-1ST30-0AA1 (SIMATIC S7-200 SMART CPU ST30 DC/DC/DC) là bộ điều khiển lập trình PLC (Programmable Logic Controller) thuộc dòng SIMATIC S7-200 SMART, được thiết kế dành cho các hệ thống tự động hóa công nghiệp quy mô nhỏ và vừa. CPU sử dụng nguồn cấp 24 VDC, tích hợp 18 đầu vào số (DI), 12 đầu ra transistor (DO) cùng cổng truyền thông Ethernet tốc độ cao, đáp ứng tốt các yêu cầu điều khiển logic, điều khiển chuyển động và giám sát thiết bị trong nhiều lĩnh vực công nghiệp.
Với hiệu năng xử lý nhanh, khả năng mở rộng linh hoạt và hỗ trợ lập trình bằng STEP 7-Micro/WIN SMART, 6ES7288-1ST30-0AA1 là lựa chọn lý tưởng cho các hệ thống điều khiển máy móc, dây chuyền sản xuất, băng tải, máy đóng gói, điều khiển động cơ bước và các ứng dụng tự động hóa hiện đại.
⚙️ Thiết kế & vận hành
CPU S7-200 SMART ST30 có thiết kế nhỏ gọn, chắc chắn và phù hợp với việc lắp đặt trong các tủ điện công nghiệp.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, tiết kiệm không gian.
- Lắp đặt trên thanh DIN Rail.
- Tích hợp đèn LED hiển thị trạng thái nguồn, RUN/STOP, truyền thông và I/O.
- Cổng Ethernet tích hợp giúp kết nối nhanh với HMI, PLC và SCADA.
- Khả năng chống nhiễu tốt, hoạt động ổn định trong môi trường công nghiệp.
- Dễ dàng mở rộng hệ thống bằng các module tín hiệu và truyền thông.
Thiết kế tối ưu giúp giảm thời gian lắp đặt, bảo trì và nâng cấp hệ thống.
🔌 Khả năng vào/ra (I/O)
CPU được tích hợp sẵn số lượng I/O đáp ứng tốt các ứng dụng điều khiển quy mô vừa.
I/O tích hợp
- 18 Digital Inputs (DI) 24 VDC
- 12 Digital Outputs (DO Transistor) 24 VDC
- Đầu ra transistor tốc độ cao phù hợp điều khiển thiết bị đóng cắt nhanh.
- Hỗ trợ mở rộng thêm các module Digital I/O và Analog I/O.
Có thể kết nối với:
- Cảm biến quang
- Cảm biến tiệm cận
- Công tắc hành trình
- Nút nhấn
- Van điện từ
- Động cơ bước
- Servo Driver
- Đèn báo và Relay trung gian
🌐 Kết nối & truyền thông
CPU được trang bị 01 cổng Ethernet 10/100 Mbps hỗ trợ truyền thông công nghiệp tốc độ cao.
Giao thức hỗ trợ
- Ethernet
- S7 Communication
- Modbus TCP
- PPI
- Modbus RTU (thông qua module truyền thông)
Khả năng kết nối
- SIMATIC HMI SMART LINE
- SIMATIC HMI Basic
- WinCC
- SCADA
- Biến tần Siemens
- Thiết bị hỗ trợ Modbus
Khả năng truyền thông mạnh mẽ giúp hệ thống dễ dàng tích hợp với các thiết bị trong nhà máy.
🧠 Hiệu năng xử lý
CPU ST30 được tối ưu cho các ứng dụng điều khiển tốc độ cao và điều khiển chuyển động cơ bản.
Tính năng nổi bật
- Tốc độ xử lý nhanh.
- Bộ đếm tốc độ cao (High-Speed Counter – HSC).
- Phát xung tốc độ cao (PTO/PWM).
- Hỗ trợ Timer và Counter.
- Hỗ trợ ngắt (Interrupt).
- Điều khiển vị trí cơ bản.
- Hoạt động liên tục 24/7 với độ tin cậy cao.
Đầu ra transistor đặc biệt phù hợp với các ứng dụng điều khiển động cơ bước và servo.
💾 Mở rộng & lưu trữ
CPU hỗ trợ mở rộng linh hoạt để đáp ứng nhu cầu phát triển hệ thống.
Hỗ trợ mở rộng
- Module Digital Input
- Module Digital Output
- Module Analog Input
- Module Analog Output
- Module truyền thông (RS485, Ethernet...)
Người dùng có thể mở rộng hệ thống dễ dàng mà không cần thay đổi CPU.
💻 Lập trình & cấu hình
CPU được lập trình bằng phần mềm STEP 7-Micro/WIN SMART.
Chức năng hỗ trợ
- LAD (Ladder Diagram)
- FBD (Function Block Diagram)
- STL (Statement List)
- Cấu hình Ethernet
- Giám sát Online
- Chẩn đoán lỗi
- Theo dõi trạng thái I/O theo thời gian thực
Phần mềm có giao diện trực quan, dễ sử dụng và phù hợp cho cả người mới bắt đầu lẫn kỹ sư tự động hóa.
🏭 Ứng dụng thực tế
Siemens 6ES7288-1ST30-0AA1 được ứng dụng trong nhiều lĩnh vực như:
- Máy đóng gói
- Máy dán nhãn
- Máy cắt
- Máy in công nghiệp
- Điều khiển động cơ bước và servo
- Dây chuyền sản xuất tự động
- Hệ thống băng tải
- Trạm xử lý nước
- Hệ thống HVAC
- Máy móc công nghiệp OEM
Đây là lựa chọn phù hợp cho các hệ thống yêu cầu điều khiển tốc độ cao, nhiều I/O và khả năng mở rộng linh hoạt.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7288-1ST30-0AA1 |
| Tên sản phẩm | SIMATIC S7-200 SMART, CPU ST30 DC/DC/DC |
| Dòng sản phẩm | SIMATIC S7-200 SMART CPU |
| Hãng | Siemens |
| Loại thiết bị | CPU tích hợp I/O (Compact CPU) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Ngõ vào số (Digital Input) | 18 DI 24 V DC (6 ngõ vào có thể sử dụng làm HSC) |
| Ngõ ra số (Digital Output) | 12 DO 24 V DC |
| Loại ngõ ra | Transistor DC, 0.5 A/kênh, 3 ngõ ra tốc độ cao 100 kHz |
| Đồng hồ thời gian thực (RTC) | Có (Hardware Clock, lưu thời gian đến 7 ngày) |
| Bộ nhớ chương trình | 18 KB Program Memory |
| Bộ nhớ dữ liệu | 12 KB User Data Memory |
| Giao tiếp truyền thông | PROFINET IO Controller/I-Device (RJ45 10/100 Mbps), RS485, TCP/IP, S7 Communication |
| Web Server | Có |
| Kích thước (R × C × S) | 110 × 100 × 81 mm |
| Khối lượng | 375 g |
| Nhiệt độ hoạt động | -20°C đến 60°C (lắp ngang); -20°C đến 50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến 70°C |
| Lắp đặt | Gắn thanh DIN; hỗ trợ 6 bộ đếm tốc độ cao HSC (5 × 200 kHz, 1 × 30 kHz), 3 ngõ ra xung PTO/PWM 100 kHz, 8 vòng điều khiển PID |
| Chứng nhận | EU Declaration of Conformity, UK Declaration of Conformity, CE, EAC (Eurasian Conformity), China RoHS |
| Trạng thái sản phẩm | Active Product |
