6ES7241-1CH32-0XB0 | MÔ ĐUN CM 1241 RS422/485

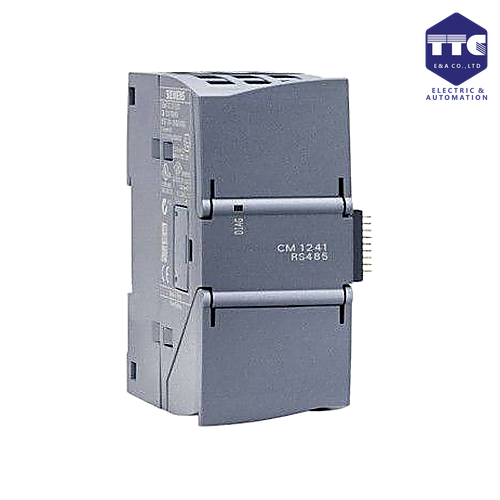

SIMATIC S7-1200, Communication module CM 1241, RS422/485, 9-pole D-sub (socket) supports Freeport
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7241-1CH32-0XB0 | MÔ ĐUN CM 1241 RS422/485
🔰 Tổng quan
Siemens 6ES7241-1CH32-0XB0 (SIMATIC S7-1200 CM 1241 RS422/RS485) là module truyền thông (Communication Module) thuộc dòng SIMATIC S7-1200, được thiết kế để mở rộng khả năng giao tiếp nối tiếp RS422/RS485 cho PLC S7-1200. Module hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép PLC kết nối với các thiết bị như biến tần, HMI, cân điện tử, đầu đọc mã vạch, đầu đọc RFID và các thiết bị điều khiển của bên thứ ba.
Với khả năng tích hợp hoàn toàn trong TIA Portal, cấu hình linh hoạt và truyền thông ổn định, 6ES7241-1CH32-0XB0 là giải pháp lý tưởng cho các hệ thống tự động hóa cần mở rộng giao tiếp nối tiếp.
⚙️ Thiết kế & vận hành
Module được thiết kế chuyên dụng cho dòng SIMATIC S7-1200.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn, lắp trực tiếp bên trái CPU S7-1200.
- Hỗ trợ chuẩn truyền thông RS422/RS485.
- Đèn LED hiển thị trạng thái hoạt động và truyền dữ liệu.
- Chẩn đoán lỗi tích hợp.
- Khả năng chống nhiễu điện từ (EMC) cao.
- Hoạt động ổn định trong môi trường công nghiệp.
🔌 Giao tiếp truyền thông
Module hỗ trợ truyền thông nối tiếp tốc độ cao.
Giao diện
- 1 × RS422/RS485
Giao thức hỗ trợ
- Freeport
- ASCII
- USS
- Modbus RTU Master
- Modbus RTU Slave
- Các giao thức người dùng tự xây dựng (User-defined Protocol)
Tốc độ truyền
- Có thể cấu hình nhiều mức baud rate, lên đến 115.2 kbps (tùy giao thức và thiết bị kết nối).
🌐 Khả năng tích hợp
Module tương thích hoàn toàn với hệ thống SIMATIC S7-1200.
Hỗ trợ kết nối
- PLC SIMATIC S7-1200
- TIA Portal
- HMI Siemens
- WinCC Runtime
- SCADA
- Biến tần SINAMICS
- Cân điện tử
- Máy quét mã vạch
- Đầu đọc RFID
- Đồng hồ đo điện
- Thiết bị hỗ trợ RS422/RS485
🚀 Hiệu năng & độ tin cậy
Module được tối ưu cho các ứng dụng truyền thông công nghiệp.
Tính năng nổi bật
- Truyền dữ liệu ổn định.
- Hỗ trợ nhiều giao thức nối tiếp.
- Chẩn đoán lỗi trực tuyến.
- Dễ dàng cấu hình trong TIA Portal.
- Độ tin cậy cao.
- Hoạt động liên tục 24/7.
💾 Cấu hình & lập trình
Module được cấu hình trực tiếp trong TIA Portal.
Hỗ trợ
- TIA Portal
- STEP 7 Basic
- STEP 7 Professional
- Online Diagnostics
- Firmware Update
- Thư viện Modbus RTU Siemens
- Các khối lệnh truyền thông nối tiếp
🏭 Ứng dụng thực tế
Siemens 6ES7241-1CH32-0XB0 được sử dụng rộng rãi trong:
- Điều khiển biến tần
- Hệ thống xử lý nước
- Máy đóng gói
- Máy dán nhãn
- Máy CNC
- Dây chuyền sản xuất
- Hệ thống cân điện tử
- Đầu đọc RFID
- Đầu đọc mã vạch
- Các ứng dụng OEM
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7241-1CH32-0XB0 |
| Tên sản phẩm | SIMATIC S7-1200, Communication Module CM 1241, RS422/485 |
| Dòng sản phẩm | CM 1241 Communications Module |
| Hãng | Siemens |
| Loại thiết bị | Module truyền thông (Communication Module) |
| Điện áp cấp | 24 V DC |
| Dải điện áp hoạt động | 20.4 – 28.8 V DC |
| Tần số | Không áp dụng |
| Ngõ vào số | Không có |
| Ngõ ra số | Không có |
| Loại ngõ ra | Không áp dụng |
| Màn hình | Không có |
| Đồng hồ thời gian thực (RTC) | Không có |
| Bộ nhớ chương trình | Không áp dụng |
| Giao tiếp | RS-422/RS-485 (cổng D-sub 9 chân), hỗ trợ Freeport, ASCII, Modbus RTU Master/Slave, USS, 3964(R), khoảng cách truyền tối đa 1.000 m (tùy tốc độ và cáp) |
| Web server | Không có |
| Power reserve | Không áp dụng |
| Kích thước (W × H × D) | 30 × 100 × 75 mm |
| Khối lượng | 155 g |
| Nhiệt độ hoạt động | -20°C đến +60°C (lắp ngang); -20°C đến +50°C (lắp dọc) |
| Nhiệt độ lưu kho | -40°C đến +70°C |
| Lắp đặt | Gắn trực tiếp bên hông CPU S7-1200, cấp bảo vệ IP20 |
| Chứng nhận | CE, CSA, UL, cULus, FM, RCM, KC, CCC, ATEX, IECEx, Marine (BV, DNV, NK, RINA, RMRS, CCS) |
| Trạng thái sản phẩm | Active Product |
