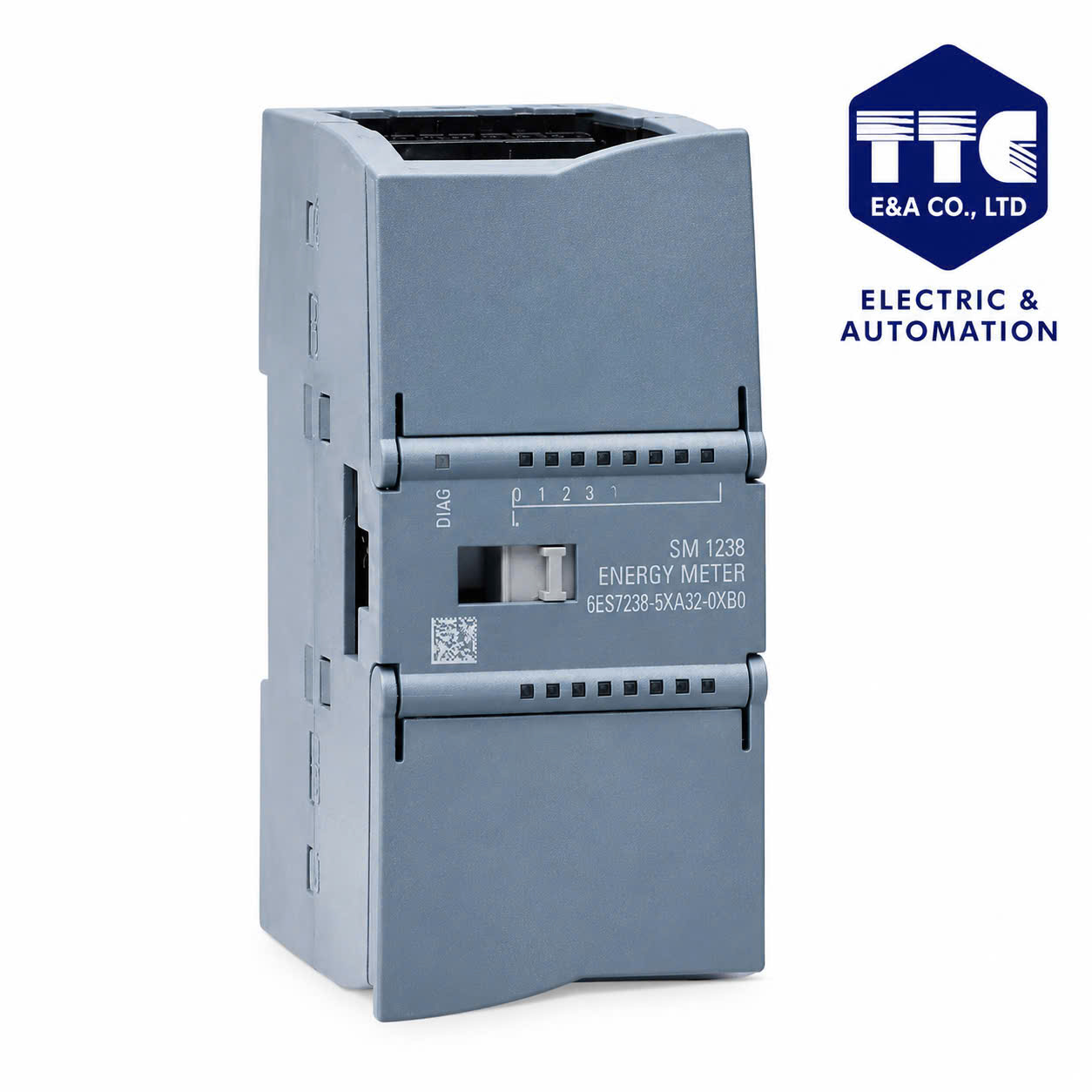

6ES7238-5XA32-0XB0 | MÔ ĐUN SM 1238 ENREGY METER
SIMATIC S7-1200, Analog input, SM 1238 Energy Meter 480 V AC, power measurement module for data acquisition in 1- and 3-phase supply systems (TN, TT) up to 480 V AC; Current range: 1 A, 5A; acquisition of voltage, current, phase angles, power, energy values, frequencies; Channel diagnostics
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6ES7238-5XA32-0XB0 | MÔ ĐUN SM 1238 ENREGY METER
🔰 Tổng quan
6ES7238-5XA32-0XB0 là Siemens SIMATIC S7-1200 SM 1238 Energy Meter, module đo năng lượng điện dùng để giám sát các thông số điện trong hệ thống tự động hóa.
Module được sử dụng để đo và giám sát năng lượng, công suất và các đại lượng điện trong tủ điện, máy móc và dây chuyền sản xuất.
⚙️ Chức năng chính
- Đo các thông số điện của hệ thống.
- Giám sát điện năng tiêu thụ.
- Theo dõi công suất và tình trạng nguồn điện.
- Cung cấp dữ liệu đo cho CPU S7-1200.
- Hỗ trợ quản lý và tối ưu hóa mức tiêu thụ năng lượng.
- Có thể sử dụng cho các ứng dụng Energy Management trong nhà máy.
Đặc điểm
- Hãng: Siemens
- Dòng sản phẩm: SIMATIC S7-1200
- Module: SM 1238 Energy Meter
- Mã sản phẩm: 6ES7238-5XA32-0XB0
- Chức năng: Đo và giám sát năng lượng điện
- Ứng dụng: Energy Monitoring / Energy Management
🌐 Giao tiếp & tích hợp
Module được tích hợp vào hệ thống SIMATIC S7-1200, truyền dữ liệu đo về CPU để xử lý và giám sát.
Dữ liệu có thể được sử dụng trong chương trình PLC và hệ thống HMI/SCADA để theo dõi tình trạng tiêu thụ điện của máy hoặc dây chuyền.
🧠 Khả năng giám sát
6ES7238-5XA32-0XB0 hỗ trợ thu thập dữ liệu điện năng phục vụ:
- Theo dõi điện năng tiêu thụ.
- Giám sát công suất tải.
- Phân tích mức tiêu thụ năng lượng.
- Phát hiện xu hướng tiêu thụ bất thường.
- Xây dựng hệ thống quản lý năng lượng trong nhà máy.
💻 Lập trình
Module có thể được cấu hình và tích hợp trong môi trường:
Siemens TIA Portal
Dữ liệu đo có thể được CPU xử lý để hiển thị trên SIMATIC HMI hoặc đưa lên hệ thống SCADA.
🖥️ Kết nối HMI
Khi kết hợp với HMI Siemens, người vận hành có thể xây dựng màn hình hiển thị:
- Điện năng tiêu thụ.
- Công suất.
- Các giá trị điện được đo.
- Trạng thái hệ thống điện.
- Thống kê và giám sát năng lượng.
🏭 Ứng dụng thực tế
1. Nhà máy sản xuất
Theo dõi mức tiêu thụ điện của từng máy hoặc từng khu vực.
2. Tủ điện công nghiệp
Đo và giám sát các thông số điện trong hệ thống phân phối.
3. Dây chuyền tự động hóa
Thu thập dữ liệu năng lượng để đánh giá hiệu suất vận hành.
4. Hệ thống quản lý năng lượng
Kết hợp PLC + HMI/SCADA để xây dựng hệ thống Energy Management.
5. Máy móc công nghiệp
Theo dõi lượng điện sử dụng của máy nhằm tối ưu chi phí vận hành.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6ES7238-5XA32-0XB0 |
| Tên sản phẩm | SM 1238 Energy Meter 480 V AC |
| Dòng sản phẩm | SIMATIC S7-1200 |
| Hãng | Siemens |
| Loại thiết bị | Module đo năng lượng / Energy Meter |
| Điện áp đo | Tối đa 480 V AC |
| Số pha | Hệ thống 1 pha và 3 pha |
| Đại lượng đo | Điện áp, dòng điện, công suất, năng lượng và các thông số điện liên quan |
| Đo dòng điện | Thông qua biến dòng CT |
| Giao tiếp với PLC | Qua backplane của S7-1200 |
| Ứng dụng | Giám sát năng lượng, quản lý điện năng, đo tải |
| Dòng PLC tương thích | SIMATIC S7-1200 |
| Lắp đặt | Gắn trực tiếp trên hệ thống S7-1200 |
