🔰 Tổng quan

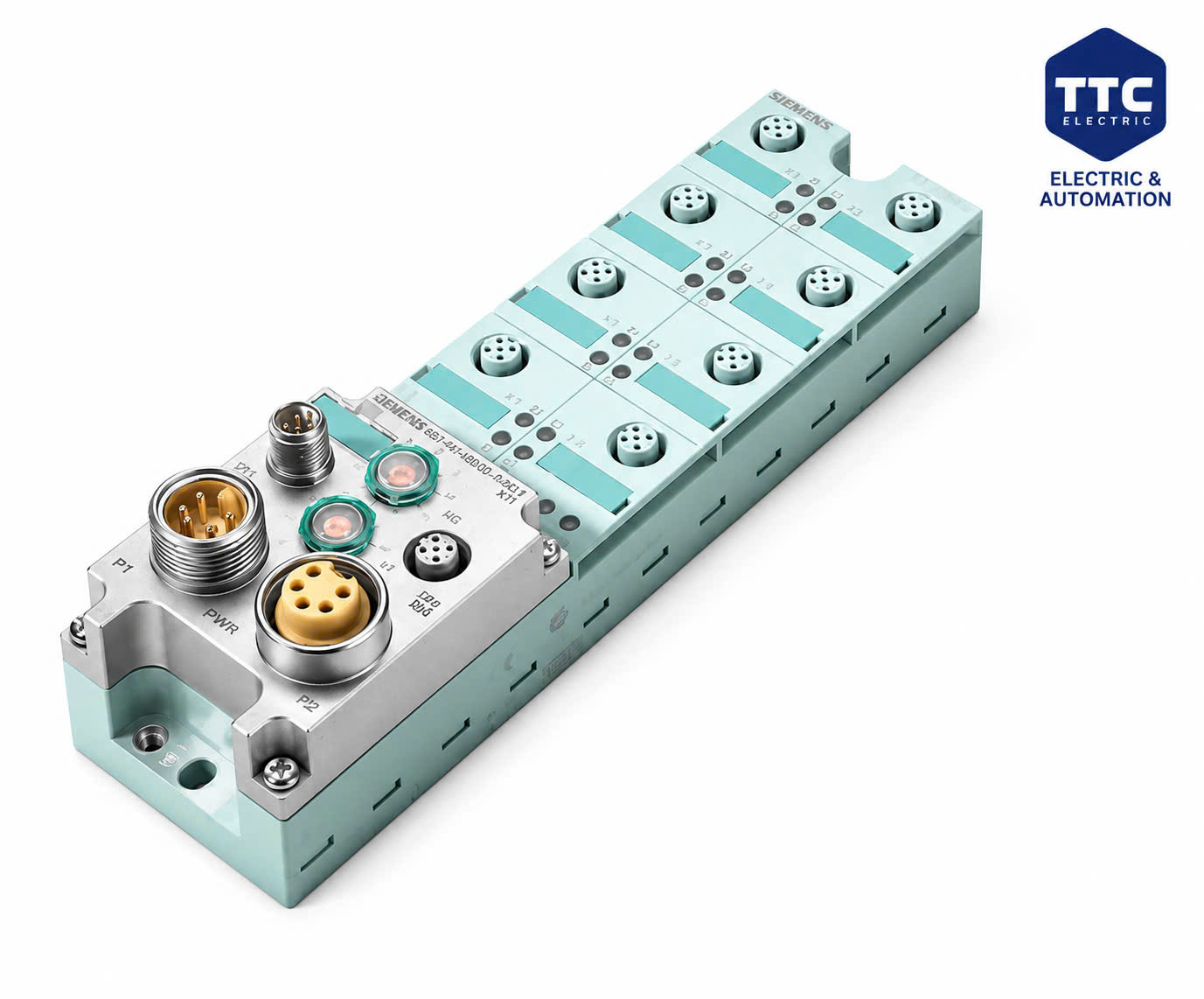

Siemens 6ES7141-3BF00-0XA0 là module Digital Input (DI) thuộc hệ thống SIMATIC ET 200S, được sử dụng để thu thập các tín hiệu số từ cảm biến và thiết bị hiện trường đưa về hệ thống điều khiển PLC.

Module phù hợp với các hệ thống tự động hóa phân tán, trong đó các tín hiệu Digital được đặt gần máy móc hoặc thiết bị hiện trường nhằm giảm dây dẫn về tủ PLC trung tâm.

🔌 Chức năng chính

6ES7141-3BF00-0XA0 có nhiệm vụ:

• Nhận tín hiệu ON/OFF từ thiết bị hiện trường.
• Chuyển trạng thái tín hiệu thành dữ liệu Digital.
• Truyền dữ liệu về PLC thông qua hệ thống ET 200S.
• Mở rộng số lượng ngõ vào Digital.
• Thu thập tín hiệu từ cảm biến, công tắc và thiết bị điều khiển.

Đặc điểm

• Hãng: Siemens.
• Dòng: SIMATIC ET 200S.
• Loại: Digital Input Module.
• Số ngõ vào: 4 DI.
• Điện áp tín hiệu: 24 V DC.
• Ứng dụng: Thu thập tín hiệu Digital trong hệ thống I/O phân tán.

⚡ Ngõ vào Digital

Module cung cấp 4 ngõ vào Digital 24 V DC.

Có thể kết nối với:

• Cảm biến tiệm cận.
• Cảm biến quang.
• Công tắc hành trình.
• Nút nhấn.
• Công tắc.
• Relay.
• Tín hiệu trạng thái từ máy móc.

Nguyên lý

Cảm biến → 6ES7141-3BF00-0XA0 → ET 200S → PLC

Khi cảm biến chuyển trạng thái, module nhận tín hiệu và truyền trạng thái về CPU để PLC xử lý.

🏭 Hệ thống I/O phân tán ET 200S

Một trong những ưu điểm của ET 200S là có thể đặt module I/O gần thiết bị hiện trường.

Mô hình

Cảm biến
↓
ET 200S – 6ES7141-3BF00-0XA0
↓
Interface Module
↓
PROFIBUS/PROFINET
↓
CPU SIMATIC

Điều này giúp giảm chiều dài dây tín hiệu và thuận tiện cho việc mở rộng hệ thống.

🧠 Ứng dụng trong PLC

Ví dụ hệ thống băng tải:

Cảm biến sản phẩm
↓
DI ET 200S
↓
PLC S7-300/S7-400
↓
DO
↓
Contactor / Biến tần
↓
Motor

PLC nhận tín hiệu cảm biến thông qua ET 200S và thực hiện điều khiển theo chương trình.

⚙️ Ưu điểm của ET 200S

1. I/O phân tán

Có thể bố trí module gần máy móc thay vì kéo toàn bộ dây tín hiệu về tủ PLC.

2. Tiết kiệm dây dẫn

Giúp giảm chiều dài cáp điều khiển và đơn giản hóa việc đấu nối.

3. Thiết kế module hóa

Có thể mở rộng thêm các module DI, DO, AI, AO và module công nghệ tùy cấu hình.

4. Phù hợp hệ thống công nghiệp

ET 200S được sử dụng rộng rãi trong các hệ thống tự động hóa Siemens.

💻 Cấu hình & lập trình

Module được sử dụng trong cấu hình phần cứng của hệ thống SIMATIC ET 200S.

Tùy cấu hình hệ thống, dữ liệu Digital Input có thể được đưa về PLC thông qua:

• PROFIBUS DP.
• PROFINET với cấu hình ET 200S tương ứng.

PLC có thể sử dụng các tín hiệu này để:

• Start/Stop máy.
• Phát hiện sản phẩm.
• Đếm sản phẩm.
• Xác định vị trí.
• Giám sát trạng thái.
• Điều khiển liên động.
