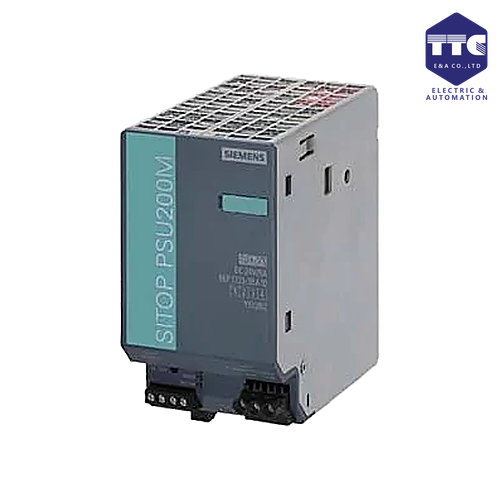

6EP1333-3BA10 | SITOP PSU200M 5 A power supply
SITOP PSU200M 5 A stabilized power supply input: 120/230-500 V AC output: 24 V DC/5 A *Ex approval no longer available*
Câu hỏi thường gặp (FAQ)
Những thắc mắc phổ biến về 6EP1333-3BA10 | SITOP PSU200M 5 A power supply
🔰 Tổng quan
Siemens 6EP1333-3BA10 là bộ nguồn SITOP PSU100C thuộc dòng SITOP, được thiết kế để cung cấp nguồn 24 V DC ổn định cho các hệ thống tự động hóa và điều khiển công nghiệp.
Thiết bị có thiết kế nhỏ gọn, phù hợp lắp đặt trong tủ điện và các máy móc công nghiệp. Với công suất phù hợp cho các mạch điều khiển, SITOP PSU100C thường được sử dụng để cấp nguồn cho PLC, HMI, module I/O, cảm biến, relay, contactor và các thiết bị điện tử 24 V DC.
🔌 Chức năng chính
6EP1333-3BA10 có nhiệm vụ:
- Chuyển đổi nguồn AC thành 24 V DC.
- Cung cấp điện áp DC ổn định cho hệ thống điều khiển.
- Đáp ứng nhu cầu cấp nguồn liên tục cho các thiết bị tự động hóa.
- Bảo vệ hệ thống trước tình trạng quá tải và ngắn mạch.
- Cấp nguồn cho các thiết bị 24 V DC trong tủ điện.
Đầu vào
- Nguồn cấp: AC
- Thiết kế phù hợp với hệ thống điện công nghiệp.
Đầu ra
- Điện áp: 24 V DC
- Dòng điện: 5 A
- Công suất: khoảng 120 W
⚙️ Thiết kế & vận hành
SITOP PSU100C được thiết kế theo hướng nhỏ gọn, kinh tế và dễ lắp đặt, phù hợp với các tủ điều khiển có không gian hạn chế.
Đặc điểm nổi bật
- Thiết kế nhỏ gọn.
- Công suất 120 W.
- Dòng đầu ra 5 A.
- Điện áp đầu ra ổn định 24 V DC.
- Hiệu suất cao.
- Bảo vệ quá tải.
- Bảo vệ ngắn mạch.
- Phù hợp vận hành liên tục.
- Lắp đặt thuận tiện trong tủ điện.
⚡ Nguồn 24 V DC cho tự động hóa
Nguồn 24 V DC là nguồn điều khiển phổ biến trong hệ thống tự động hóa.
6EP1333-3BA10 có thể cấp nguồn cho:
- PLC SIMATIC.
- HMI.
- Module I/O.
- Cảm biến.
- Relay trung gian.
- Contactor.
- Van điện từ.
- Thiết bị truyền thông.
- Mạch điều khiển 24 V DC.
Nguồn SITOP giúp cung cấp điện áp ổn định, góp phần đảm bảo các thiết bị điều khiển hoạt động đáng tin cậy.
🛡️ Chức năng bảo vệ
Bộ nguồn được trang bị các chức năng bảo vệ cơ bản:
- Bảo vệ quá tải.
- Bảo vệ ngắn mạch.
- Giới hạn dòng điện khi tải vượt mức.
- Bảo vệ thiết bị khi xảy ra sự cố trên đường nguồn.
Các chức năng này giúp hạn chế ảnh hưởng của sự cố nguồn đến PLC và các thiết bị điện tử được cấp nguồn.
🌐 Khả năng tích hợp
6EP1333-3BA10 có thể sử dụng trong nhiều hệ thống tự động hóa:
- SIMATIC S7-1200
- SIMATIC S7-1500
- SIMATIC ET 200
- SIMATIC HMI
- SCALANCE
- SINAMICS
- Cảm biến công nghiệp
- Relay và contactor
- Thiết bị đo lường
Đây là lựa chọn phù hợp cho các hệ thống có nhu cầu nguồn 24 V DC / 5 A.
🏭 Ứng dụng thực tế
Siemens 6EP1333-3BA10 thường được sử dụng trong:
- Tủ điều khiển PLC.
- Máy đóng gói.
- Máy lắp ráp.
- Dây chuyền băng tải.
- Máy công nghiệp.
- Hệ thống HVAC.
- Hệ thống xử lý nước.
- Tủ điều khiển máy.
- Dây chuyền sản xuất tự động.
- Các hệ thống điều khiển sử dụng nguồn 24 V DC.
| Thuộc tính | Giá trị |
|---|---|
| Model (MLFB) | 6EP1333-3BA10 |
| Tên sản phẩm | SITOP PSU200M / 1-2AC / 24V DC / 5A |
| Dòng sản phẩm | SITOP PSU200M |
| Hãng | Siemens |
| Loại thiết bị | Bộ nguồn ổn áp công nghiệp, đầu vào AC, đầu ra 24 V DC / 5 A |
| Điện áp đầu vào | 120–230 V AC / 230–500 V AC |
| Chế độ đầu vào | Chọn dải điện áp bằng công tắc trên thiết bị |
| Dải điện áp hoạt động | 85–264 V AC / 176–550 V AC |
| Tần số đầu vào | 50/60 Hz, dải 47–63 Hz |
| Điện áp đầu ra | 24 V DC |
| Dòng điện đầu ra | 5 A |
| Công suất đầu ra | Khoảng 120 W |
| Dải điều chỉnh điện áp đầu ra | 24–28.8 V DC |
| Tín hiệu giám sát | Relay “24 V OK”, tiếp điểm NO, tối đa 30 V DC / 0.1 A |
| Loại ngõ ra | DC ổn áp, cách ly |

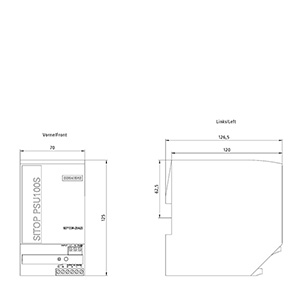

| Kích thước (W × H × D) | 70 × 125 × 121 mm |
| Khối lượng | 0.6 kg |
| Nhiệt độ hoạt động | -25°C đến +70°C; có thể khởi động từ -40°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Làm mát | Đối lưu tự nhiên |
| Lắp đặt | Thanh ray DIN EN 60715 35 × 7.5/15 mm |
| Chứng nhận | CE, UL (cULus), UKCA, EAC, RCM, BIS, CB Certificate, ABS, DNV |
| Trạng thái sản phẩm | Active Product |
