🔰 Tổng quan

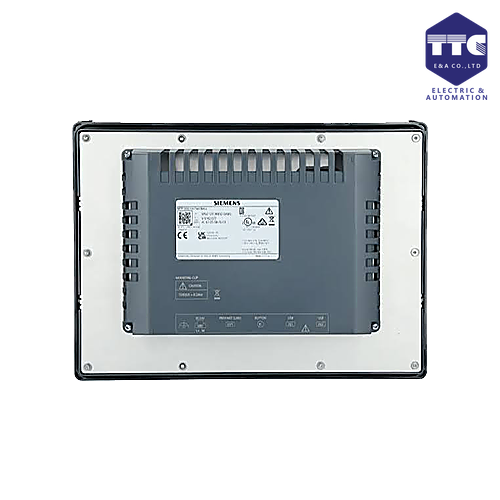

Siemens 6AV2123-3KB32-0AW0 là màn hình HMI SIMATIC KTP700 Basic PN thuộc dòng SIMATIC HMI Basic Panels. Thiết bị được sử dụng để giám sát, vận hành và điều khiển máy móc, dây chuyền sản xuất thông qua giao diện cảm ứng.

HMI phù hợp với các hệ thống tự động hóa sử dụng PLC SIMATIC S7-1200, S7-1500 và các thiết bị hỗ trợ PROFINET.

🖥️ Chức năng chính

6AV2123-3KB32-0AW0 có nhiệm vụ:

• Hiển thị trạng thái hoạt động của máy.
• Hiển thị dữ liệu từ PLC và cảm biến.
• Cho phép người vận hành điều khiển máy.
• Hiển thị cảnh báo và thông báo lỗi.
• Nhập và thay đổi các thông số vận hành.
• Giám sát quá trình sản xuất theo thời gian thực.

Đặc điểm

• Dòng: SIMATIC HMI Basic Panels.
• Model: KTP700 Basic PN.
• Loại: HMI Touch Panel.
• Kích thước: 7 inch.
• Độ phân giải: 800 × 480 pixel.
• Giao tiếp: PROFINET / Ethernet.
• Màn hình: TFT màu.
• Phần mềm: TIA Portal.

🔌 Giao tiếp PROFINET

KTP700 Basic PN sử dụng PROFINET để giao tiếp với PLC và các thiết bị tự động hóa.

Mô hình kết nối

PLC S7-1200 / S7-1500 → PROFINET → KTP700 Basic PN

HMI có thể:

• Đọc dữ liệu từ PLC.
• Gửi lệnh điều khiển đến PLC.
• Hiển thị trạng thái I/O.
• Hiển thị giá trị cảm biến.
• Thay đổi giá trị đặt.
• Hiển thị cảnh báo.
• Giám sát quá trình sản xuất.

🖐️ Màn hình & vận hành

Màn hình 7 inch cung cấp không gian hiển thị lớn hơn các dòng KTP400, phù hợp với các máy có nhiều thông số cần theo dõi.

Người vận hành có thể thao tác trực tiếp trên màn hình cảm ứng để:

• Start/Stop máy.
• Điều chỉnh tốc độ.
• Thiết lập thời gian.
• Thay đổi thông số.
• Theo dõi trạng thái thiết bị.
• Xem cảnh báo.
• Kiểm tra tình trạng máy.

Ví dụ giao diện

Màn hình chính → Điều khiển → Thông số → Cảnh báo → Chẩn đoán

⚙️ Thiết kế & vận hành

KTP700 Basic PN được thiết kế dành cho các ứng dụng HMI trong môi trường tự động hóa công nghiệp.

Đặc điểm nổi bật

• Màn hình màu 7 inch.
• Điều khiển cảm ứng.
• Thiết kế nhỏ gọn.
• Giao tiếp PROFINET.
• Có thể lắp trên mặt tủ điện.
• Phù hợp với máy móc và dây chuyền tự động hóa.
• Tích hợp cấu hình trong TIA Portal.

💻 Cấu hình & lập trình

HMI được cấu hình bằng TIA Portal.

Người dùng có thể thiết kế:

• Màn hình điều khiển.
• Nút nhấn Start/Stop.
• Hiển thị giá trị Analog.
• Thanh trạng thái.
• Biểu đồ.
• Danh sách cảnh báo.
• Trường nhập dữ liệu.
• Màn hình chẩn đoán.
• Hiển thị trạng thái thiết bị.

Ví dụ

KTP700 → PROFINET → S7-1200 → SINAMICS

Người vận hành nhập giá trị tốc độ trên HMI → PLC xử lý → biến tần điều khiển động cơ theo giá trị cài đặt.

🚨 Chức năng cảnh báo

HMI có thể hiển thị các cảnh báo và lỗi do PLC hoặc thiết bị trong hệ thống phát sinh.

Ví dụ:

• Động cơ quá tải.
• Áp suất cao.
• Mức chất lỏng thấp.
• Lỗi cảm biến.
• Lỗi biến tần.
• Mất truyền thông.
• Dừng khẩn cấp.

Việc hiển thị cảnh báo trực tiếp trên HMI giúp người vận hành nhanh chóng phát hiện và xử lý sự cố.

🧩 Khả năng kết hợp

6AV2123-3KB32-0AW0 có thể kết hợp với các thiết bị Siemens hỗ trợ PROFINET như:

• SIMATIC S7-1200
• SIMATIC S7-1500
• ET 200SP.
• SINAMICS.
• SCALANCE.
• Các thiết bị PROFINET tương thích.

Đặc biệt, KTP700 Basic PN thường được sử dụng cùng S7-1200 trong các máy tự động hóa nhỏ và vừa.

🏭 Ứng dụng thực tế

Siemens 6AV2123-3KB32-0AW0 thường được sử dụng trong:

• Máy đóng gói.
• Máy lắp ráp.
• Dây chuyền băng tải.
• Máy gia công.
• Hệ thống bơm.
• Hệ thống HVAC.
• Máy sản xuất thực phẩm.
• Hệ thống xử lý nước.
• Dây chuyền sản xuất.
• Tủ điều khiển PLC
