🔰 Tổng quan

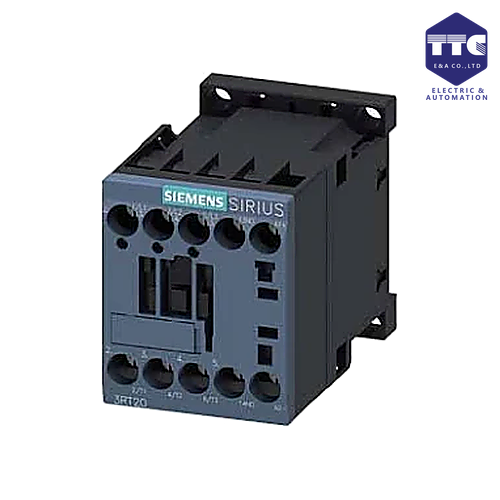

Siemens 3RT2015-1BB41 là khởi động từ (Contactor) SIRIUS thuộc dòng SIRIUS 3RT20, được sử dụng để đóng cắt và điều khiển động cơ điện trong các hệ thống tự động hóa công nghiệp.

Thiết bị có thiết kế nhỏ gọn, phù hợp cho các tủ điện điều khiển động cơ, máy móc và dây chuyền sản xuất. Contactor có thể kết hợp với rơ le quá tải SIRIUS để xây dựng bộ khởi động động cơ hoàn chỉnh.

⚡ Chức năng chính

3RT2015-1BB41 có nhiệm vụ:

• Đóng/cắt nguồn cho động cơ.
• Điều khiển động cơ ON/OFF.
• Nhận tín hiệu điều khiển từ PLC hoặc mạch điều khiển.
• Điều khiển các tải điện công nghiệp.
• Kết hợp với thiết bị bảo vệ quá tải để bảo vệ động cơ.

Tiếp điểm

• Loại: Contactor 3 cực.
• Dòng sản phẩm: SIRIUS 3RT20.
• Cuộn hút: 24 V DC.
• Tiếp điểm phụ: 1NO + 1NC.

🔌 Nguyên lý hoạt động

Khi cuộn hút được cấp 24 V DC, contactor sẽ hút và đóng các tiếp điểm chính.

Mạch hoạt động cơ bản:

Nguồn 3 pha → 3RT2015 → Rơ le quá tải → Động cơ

Khi PLC hoặc nút nhấn gửi tín hiệu điều khiển đến cuộn hút, contactor đóng và cấp nguồn cho động cơ.

Khi tín hiệu điều khiển bị ngắt, contactor nhả và động cơ dừng.

⚙️ Thiết kế & vận hành

3RT2015-1BB41 thuộc dòng SIRIUS 3RT20, được thiết kế chuyên dụng cho các ứng dụng đóng cắt động cơ.

Đặc điểm nổi bật

• Contactor 3 cực.
• Cuộn hút 24 V DC.
• Có tiếp điểm phụ.
• Kích thước nhỏ gọn.
• Dễ lắp đặt trong tủ điện.
• Phù hợp đóng/cắt động cơ thường xuyên.
• Có thể kết hợp với rơ le quá tải SIRIUS.

🔧 Khả năng kết hợp bảo vệ

Contactor chủ yếu đảm nhiệm đóng/cắt, không thay thế hoàn toàn thiết bị bảo vệ ngắn mạch và quá tải.

Một bộ khởi động động cơ điển hình:

MCB/MCCB → Contactor 3RT2015 → Rơ le quá tải → Động cơ

Trong đó:

• MCB/MCCB: Bảo vệ ngắn mạch.
• 3RT2015: Đóng/cắt động cơ.
• Rơ le quá tải: Bảo vệ quá tải.
• Động cơ: Tải được điều khiển.

🧠 Điều khiển bằng PLC

Contactor có thể được điều khiển trực tiếp thông qua mạch điều khiển phù hợp.

Ví dụ:

PLC → Tín hiệu 24 V DC → Cuộn hút 3RT2015 → Động cơ

PLC có thể thực hiện:

• Start động cơ.
• Stop động cơ.
• Điều khiển theo thời gian.
• Điều khiển theo cảm biến.
• Liên động nhiều động cơ.
• Điều khiển tự động theo chương trình.

Điều này giúp contactor SIRIUS dễ dàng tích hợp vào các hệ thống tự động hóa Siemens.

🏭 Ứng dụng thực tế

Siemens 3RT2015-1BB41 thường được sử dụng trong:

• Máy bơm.
• Quạt công nghiệp.
• Băng tải.
• Máy nén.
• Máy đóng gói.
• Máy gia công.
• Hệ thống HVAC.
• Dây chuyền sản xuất.
• Tủ điều khiển động cơ.
• Hệ thống tự động hóa công nghiệp.
